Нефелометры FD12/FD12P
| Номер в ГРСИ РФ: | 15160-13 |
|---|---|
| Категория: | Нефелометры |
| Производитель / заявитель: | Фирма "Vaisala Oy", Финляндия |
Для автоматических измерений метеорологической оптической дальности ее обработки, отображения на дисплее, регистрации и архивации, область применения: службы содержания автомобильных дорог и взлетно-посадочных полос аэропортов, с целью обеспечения безопасности дорожного движения и обеспечения безопасности полетов воздушных судов в неблагоприятных метеорологических условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 15160-13 |
| Действует | по 09.01.2018 |
| Наименование | Нефелометры |
| Модель | FD12/FD12P |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cdc86871-b6e1-22cd-6eb2-b4b3dcb9dd77 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 37 |
| Год регистрации | 2013 |
| Страна-производитель | Финляндия |
| Примечание | 09.01.2013 утвержден вместо 15160-06 |
| Информация о сертификате | |
| Срок действия сертификата | 09.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1 п. 16 от 09.01.201311 от 28.09.06 п.148 |
Производитель / Заявитель
Фирма "Vaisala Oyj", ФИНЛЯНДИЯ
Финляндия
P.O.Box 26, FIN-00421 Helsinki, FINLAND, тел. +3589 89491, факс +358 9 8949227 www.vaisala.com
Поверка
| Методика поверки / информация о поверке | МП 2551-0089-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 358 (98%) |
| Неуспешных поверок (СИ непригодно) | 6 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
15160-13: Описание типа
2013-15160-13.pdf
|
Скачать | 76.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нефелометры FD12/FD12P предназначены для автоматических измерений метеорологической оптической дальности (далее МОД).
Описание
Принцип действия нефелометров FD12/FD12P основан на оценке показателя ослабления светового потока в атмосфере.
Конструктивно нефелометры FD12/FD12P представляют собой оптический прибор, в котором излучатель и приемник крепятся на кронштейне напротив друг друга так, чтобы их оптические оси были направлены под углом 33 градуса к горизонтальной плоскости. Кронштейн крепится на мачте высотой 2.5 м, которая устанавливается на бетонном фундаменте. Внешний вид нефелометров представлен на рис.1.
Нефелометры FD12/FD12P состоят из излучателя FDT12B, приемника FDR12, контроллера, кронштейна, мачты.
Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна. Приемник состоит из фотодиода типа PIN 6 DI, усилителя, фильтра, A/D конвертера, стабилизатора интенсивности фотодиода, контроллера, схемы контроля и компенсации загрязненности окна. В излучателе и приемнике линзы защищены от осадков козырьками. Линзы и козырьки, оборудованы встроенным обогревом. Интенсивность принятых импульсов светового потока измеряется и преобразуется в данные МОД с помощью запатентованного алгоритма фирмы «Vaisala Oyj». Нефелометры FD12/FD12P управляются контроллером типа Intel 8031 и имеют набор встроенных команд и последовательных тестов для корректировки конфигурации и контроля функций для проверки системных параметров.
В нефелометрах FD12/FD12P может быть дополнительно установлен блок LM11 определяющий яркость фона, дающий информацию о режиме работы день/ночь.
Нефелометры FD12/FD12P выпускаются в двух исполнениях FD12, FD12P. В исполнении FD12P установлен детектор дождя типа RAINCAP, который в совокупности с измерением МОД дают информацию о типе погоды в кодированном виде (например 00 - ясно, 04 - мгла или дым, или пыль, взвешенная в воздухе).
Нефелометры FD12/FD12P работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеются последовательные интерфейсы RS-232, RS-485. При использовании модемов нефелометры FD12/FD12P могут быть удалены от обслуживающего терминала или ПК на расстояние до 10 км.

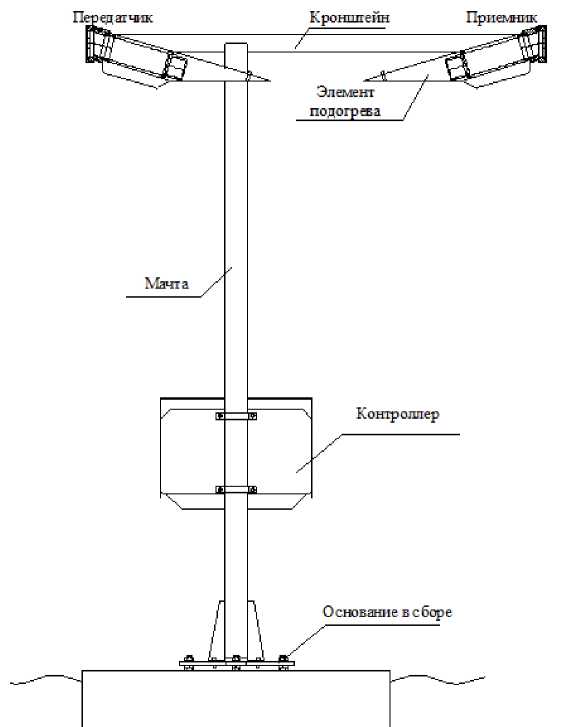

Рисунок 1. Нефелометры FD12/FD12P
Рисунок 2. Схема пломбирования нефелометров FD12/FD12P.
1 - пломбы.
Программное обеспечение
Программное обеспечение нефелометров FD12/FD12P «FD12» является встроенным ПО. Встроенное ПО («Pr_FD12.hex») обеспечивает управление работой, проверку состояния, сбор данных, обработку, передачу данных от нефелометров FD12/FD12P.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«FD12» |
«Pr_FD12.hex» |
1.92 |
B630C2EF |
CRC32 |
Таблица 1
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО «FD12» учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значения характеристики | |||
|
FD12/FD12P | ||||
|
Диапазон измерений эквивалентной МОД, м |
0т 10 до 50000 | |||
|
Пределы допускаемой относительной погрешности измерений эквивалентной МОД,% - в диапазоне от 10 м до 10000 м - в диапазоне от более 10000 м до 50000 м |
±10 ±20 | |||
|
Электрическое питание от сети переменного тока -напряжение, В -частота, Гц |
115/220±20% 50±10% | |||
|
Максимальная потребляемая мощность, ВА -без обогрева козырьков -с обогревом козырьков |
30 130 | |||
|
Средняя наработка на отказ, ч |
8000 | |||
|
Срок службы, лет |
10 | |||
|
Г абаритные размеры, масса |
высота, мм |
ширина, мм |
глубина, мм |
масса, |
|
2100 |
1530 |
380 |
49,00 | |
|
Условия эксплуатации - температура воздуха,оС; - относительная влажность воздуха,%; - атмосферное давление, гПа |
минус 50 - 60 0 - 100 800 - 1100 | |||
Знак утверждения типа
наносится на титульный лист формуляра и на пластину, закрепленную на приемнике нефелометра, типографским методом.
Комплектность
1. Нефелометры FD12/FD12P 1 шт.
2. Формуляр 1 шт.
3. Методика поверки МП 2551-0089-2012 1 шт.
Поверка
осуществляется по документу МП 2551-0089-2012 «Нефелометры FD12/FD12P», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 02.07.2012 г.
Перечень эталонов, применяемых при поверке:
- трансмиссометр LT31, диапазон от 0% до 100%, пг±0,215%.
- комплект поверочный FDA12, диапазон (10, 30, 50000) м, пг±3%.
Сведения о методах измерений
приведены в формуляре «Нефелометры FD12/FD12P».
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 20,0 мкм».
3. Техническая документация фирмы «Vaisala Oyj», Финляндия.
Рекомендации к применению
осуществление деятельности в области гидрометеорологии.
