Милливольтметры многопредельные переносные М1105

Назначение

Милливольтметр Ml 105 предназначен Для измерения напряжения в.цепях постоянного тока и рассчитан для применения при температуре окружающего воздуха от +10 до +35°С и относительной влажности до 80%, что по условиям эксплуатации соответствует группе А по ГОСТ 1845......-59.                           “                    ;

I

Описание

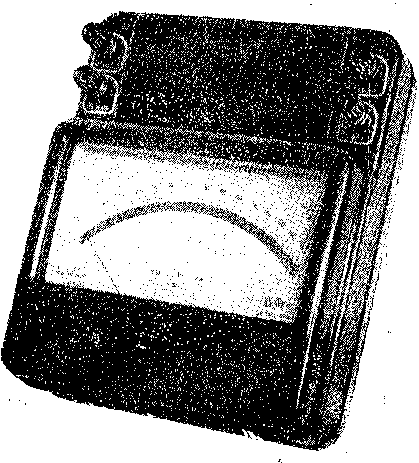

Милливольтметры Ml 105 представляют собой приборы магнитоэлектрической системы со стрелочным указателем и зеркальной шкалой. В приборах применен измерительный механизм с внутрирайонным магнитом и подвижной частью, закрепленной на растяжках из платино-серебряного сплава. Корпус прибора пластмассовый. ■

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Милливольтметры Ml 105 изготовляются в соответствии с ГОСТ 8711—60 и относятся: по точности — к классу 0,2;

по степени защищенности от внешних магнитных полей —к категории I.

Изменения показаний под влиянием внешнего магнитного поля напряженностью 400 а/м не превышают ±0,5% от конечного значения шкалы.

Верхние пределы измерения: 45; 75 мв (на концах калиброванных проводов); Зе.

Время успокоения подвижной части прибора не превышает 3 сек.

Испытательное напряжение изоляции 4 кв.

Габаритные размеры: 195X242X102 чьи.

Вес 3 кг.

Милливольтметры Ml 105 утверждены и допущены к выпуску в обращение в СССР 10 августа 1961 г.

Из Выпуска 46 1962 г.

Стр. 2

-         МЕТОДЫ ПОВЕРКИ

Поверка милливольтметров Ml 105 проводится в соответствии с ГОСТ.8711........-60«Амперметры и вольтметры. Технические требования» и инструкцией 184............54 «По поверке амперметров, вольтметров и ваттметров».                      i

Комплектность

К милливольтметрам All 105 прилагаются:

1) калиброванные соединительные провода сопротивлением 0,0.35±0,001 олц

2) футляр;

3) описание и правила пользования;

4) выпускной аттестат.

Испытания проводи.'! liceconxsni.iii iiaynio--псс.чсдi>вте. n.cKiiii институт метрологии им. Д. II. Менделеева.
