Устройства контроля авторежимов УКАР
| Номер в ГРСИ РФ: | 15283-13 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Тормо", г.Екатеринбург |
Для автоматического задания и измерения давления сжатого воздуха и временных интервалов для проверки технических характеристик авторежимов типа 265А-1, для автоматизации контрольно-измерительных операций при приемо-сдаточных испытаниях на заводе-изготовителе авторежимов и послеремонтных - в деповских условиях на железнодорожном транспорте.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 15283-13 |
| Действует | по 08.02.2018 |
| Наименование | Устройства контроля авторежимов |
| Модель | УКАР |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a3fedd72-d82c-60dd-7870-db15aacbb4dc |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 08.02.2013 утвержден вместо 15283-96 |
| Информация о сертификате | |
| Срок действия сертификата | 08.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 95 п. 28 от 08.02.201311 от 28.09.06 п.16910 от 26.06.01 п.269 |
Производитель / Заявитель
ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), РОССИЯ, г.Екатеринбург
Россия
620034, ул.Бабеля, 114, (3432) 58-55-44, факс 45-52-59 (620034, ул.Колмогорова, 66 Б; 620034, ул.Одинарка, 6, тел. 245-34-14, факс 372-92-10) 620010, ул.Многостаночников, д.15а, к.12, E-mail: tormo@mail.ru
Поверка
| Методика поверки / информация о поверке | 008.00.00 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 457 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
15283-13: Описание типа
2013-15283-13.pdf
|
Скачать | 120.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Устройства контроля авторежимов УКАР (далее по тексту - устройство УКАР) предназначены для формирования и измерения давления сжатого воздуха в камерах авторежимов грузовых вагонов при проверке их технических характеристик на заводе-изготовителе и по-слеремонтных испытаниях в деповских условиях на железнодорожном транспорте.
Описание
Устройство УКАР создает и контролирует давление сжатого воздуха в камерах авторежима. Установка давления производится автоматически посредством пневматического распределителя по заданной программе. В зависимости от технического состояния узлов и деталей авторежима в его камерах и каналах возникают различные величины давлений и их изменения за фиксированные промежутки времени. Измерение давления в камерах производится с помощью тензорезистивных датчиков давления. Электрические сигналы датчиков преобразуются в нормированные электрические сигналы и поступают в блок управления устройством. Блок управления выполняет анализ измерительной информации, определяя при этом наличие или отсутствие неисправностей проверяемого авторежима, и индицирует техническое состояния авторежима отображением информации на дисплее и высвечиванием светодиодных индикаторов на индикаторной линейке.
Конструктивно устройство УКАР состоит из следующих узлов:
- блок питания;
- блок управления;
- блок электропневматический.
Проверка функционирования блока управления и электропневматического блока автоматизирована.
У стройства УКАР выпускаются в исполнениях: УКАР-2М, УКАР-2М-4 и УКАРД.
У стройства отличаются габаритными размерами и присоединительными размерами под устанавливаемый для проверки авторежим.
Для ограничения несанкционированного доступа к блоку управления (БУ) на два верхних крепёжных винта задней крышки БУ устанавливаются пломбировочные чашки, которые заполняются специальной мастикой и ставится оттиск пломбировочного клейма.
Условия эксплуатации устройств УКАР в вагонных депо не обеспечивают сохранности поверительных клейм, нанесенных на корпус стендов, в течении межповерочного интервала. Результаты поверки оформляются выдачей свидетельства о поверке, где ставится оттиск поверительного клейма и наносится знак поверки в виде наклейки.

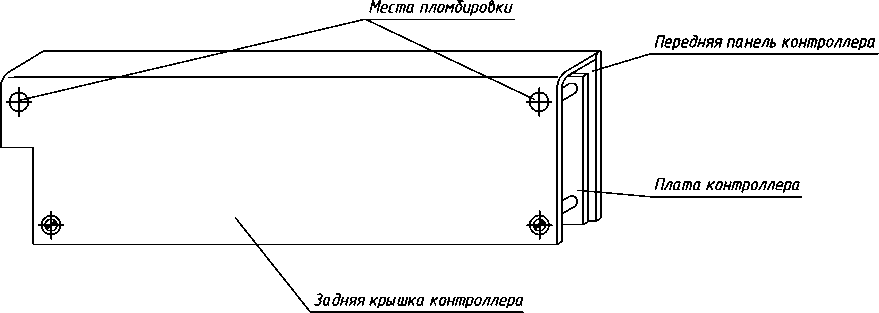

Схема пломбировки блока управления

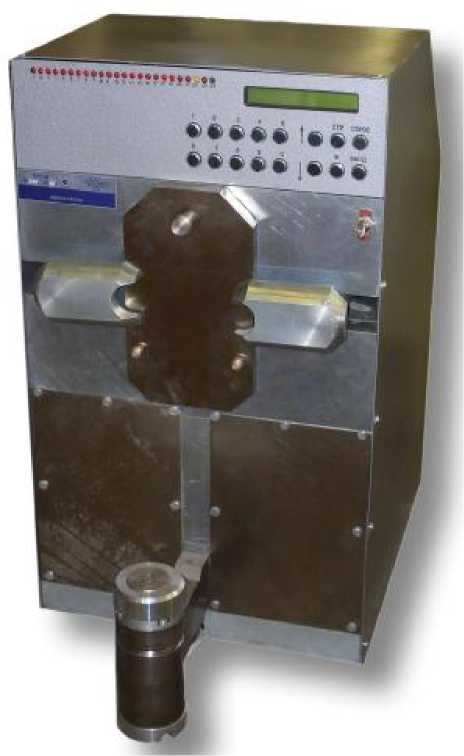

Фотография общего вида
исполнения УКАР-2М, УКАР-2М-4

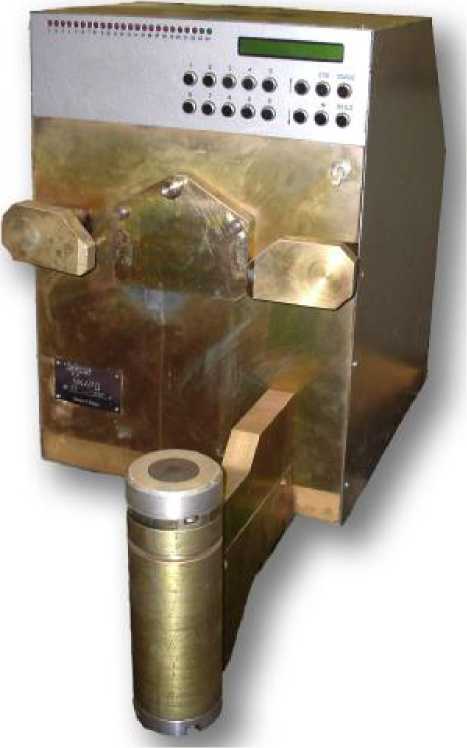

исполнение УКАРД
Программное обеспечение
Устройство УКАР содержит программное обеспечение, состоящее из одной программы, записываемой в постоянную память микросхемы микроконтроллера блока управления. Варианты исполнения УКАР-2М и УКАР-2М-4 отличаются программой от варианта исполнения УКАРД. Программа имеет следующие основные функции:
- преобразование измерительной информации, поступающей от первичных датчиков;
- сравнение полученных результатов измерения с нормированными значениями;
- визуализация результатов измерений и сравнения;
- управление работой составных частей устройств;
- организация интерфейса с оператором.
Программное обеспечение вычисляет непосредственный результат измерения. При этом аппаратная и программная части устройств, работая совместно, обеспечивают заявленные точности результатов измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.
Идентификация программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
Программа УКАР-2М |
УКАР-2М или УКАР-2М-4 |
02 |
27E9 |
CRC16 |
|
Программа УКАРД |
УКАРД |
04 |
411A |
CRC16 |
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения давления, МПа (кгс/см2) |
от 0,0 до 0,5 (от 0 до 5) |
|
Пределы допускаемой абсолютной погрешности измерения давления, МПа (кгс/см2) |
±0,005 (0,05) |
|
Диапазон формирования временных интервалов, с |
от 1 до 70 |
|
Пределы допускаемого значения относительной погрешности формирования временных интервалов, % |
±0,3 |
|
Давление сжатого воздуха в питающей магистрали, МПа (кгс/см2) |
от 0,65 до 0,90 (от 6,5 до 9,0) |
|
Электропитание от сети переменного тока: - напряжением, В - частотой, Гц |
от 187 до 242 50 |
|
Потребляемая мощность, В •А, не более |
100 |
|
Габаритные размеры (ширинахглубинахвысота), мм, не более: - УКАР-2М, УКАР-2М-4 -УКАРД |
360x620x810 360x740x750 |
|
Масса, кг, не более |
120 |
|
Диапазон рабочих температур, °С |
от 10 до 35 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на шильдике, устанавливаемом на корпус устройства, фотохимическим способом.
Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Вариант исполнения УКАР-2М, УКАР-2М-4 | ||
|
Устройство контроля авторежимов УКАР-2М или Устройство контроля авторежимов УКАР-2М-4 |
УКАР2М.008сб50 УКАР2М4.00.000 |
1 1 |
|
Заглушка |
УКАР2М.008сб79 | |
|
Манометр |
МПТИ |
1 |
|
Паспорт |
УКАР.00.000.ПС |
1 |
|
Руководство по эксплуатации |
УКАР.00.000.РЭ |
1 |
|
Методика поверки |
008.00.00 МП |
1 |
|
Вариант исполнения УКАРД | ||
|
Устройство контроля авторежимов УКАРД |
УКАРД.00.000 |
1 |
|
Заглушка |
УКАРД.00.800 | |
|
Манометр |
МПТИ |
1 |
|
Наименование |
Обозначение |
Количество, шт. |
|
Вариант исполнения УКАР-2М, УКАР-2М-4 | ||
|
Паспорт |
УКАРД.00.00.ПС |
1 |
|
Руководство по эксплуатации |
УКАРД.00.000.РЭ |
1 |
|
Методика поверки |
008.00.00 МП |
1 |
Поверка
осуществляется по документу 008.00.00 МП "Устройства контроля авторежимов УКАР. Методика поверки", утверждённому ГЦИ СИ ФБУ "УРАЛТЕСТ" 22 октября 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- манометр цифровой ДМ5002, диапазон измерения избыточного давления от 0 до 1,0 МПа (10 кгс/см2), пределы допускаемой приведённой погрешности измерения давления ±0,1 %;
- частотомер электронно-счетный Ч3-63/1, диапазон измерения периода 104 с, пределы допускаемого относительного отклонения частоты кварцевого генератора за 12 месяцев работы ±5.10-7.
Сведения о методах измерений
1) УКАР.00.000РЭ "Устройства контроля авторежимов УКАР-2М. Руководство по эксплуатации"
2) УКАРД.00.000РЭ "Устройства контроля авторежимов УКАРД. Руководство по эксплуатации"
Нормативные документы
ТУ 3185-021-16632558-96 "Устройства контроля авторежимов УКАР-2М,
УКАР-2М-4 УКАРД. Технические условия"
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
