Спектрометры энергий гамма-излучения сцинтилляционные Гамма-1С

ALL-Pribors default picture
Номер в ГРСИ РФ: 15294-08
Категория: Спектрометры
Производитель / заявитель: АО НПЦ "Аспект", г.Дубна
Скачать
15294-08: Описание типа СИ Скачать 322.8 КБ
Заказать
Поставщик: АССА Лабораторные системы
Спектрометры энергий гамма-излучения сцинтилляционные Гамма-1С поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения энергетического распределения гамма-квантов, для проведения качественного и количественного анализа проб окружающей среды (продукты питания, строительные материалы, сырье и пр.) на содержание гамма-излучающих радионуклидов. Области применения - радиохимические лаборатории для контроля технологических процессов, лаборатории служб внешней дозиметрии, радиологические лаборатории Госсанэпиднадзора, ветеринарных и сельскохозяйственных служб; ядерно-физические центры.

Информация по Госреестру

Основные данные
Номер по Госреестру 15294-08
Наименование Спектрометры энергий гамма-излучения сцинтилляционные
Модель Гамма-1С
Технические условия на выпуск ТУ 6240-001-23521658-96 (ДЦКИ.412131.001 ТУ)
Класс СИ 38.01
Год регистрации 2008
Страна-производитель  Россия
Примечание 04.03.2014 продлен срок свидетельстваВзамен № 15294-96
Центр сертификации СИ
Наименование центра ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ)
Адрес центра 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Руководитель центра Завьялов Николай Вениаминович
Телефон (8*095) 535-92-43
Факс 535-92-43, 535-24-21
Информация о сертификате
Срок действия сертификата 04.03.2019
Номер сертификата 34297
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 241 п. 11 от 04.03.201414д от 25.12.08 п.348
Производитель / Заявитель

ЗАО НПЦ "Аспект", г.Дубна, Московская обл.

 Россия

141980, Московская обл., ул.Жолио-Кюри (ул.Векслера), 6, тел./факс (49621) 6-51-08 Тел. 8-49621 6-52-72

Поверка

Методика поверки / информация о поверке ДЦКИ.412131.001 РЭ, раздел 5
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 228
Найдено поверителей 17
Успешных поверок (СИ пригодно) 224 (98%)
Неуспешных поверок (СИ непригодно) 4 (2%)
Актуальность информации 22.12.2024

Поверители

Скачать

15294-08: Описание типа СИ Скачать 322.8 КБ

Описание типа

Назначение

Спектрометры энергий гамма-излучения сцинтилляционные «Гамма-1С» (далее по тексту -спектрометры) предназначены для измерения энергии испускаемых радионуклидами фотонов гамма-излучения, измерений удельной активности гамма-излучающих радионуклидов.

Описание

Конструктивно спектрометры состоят из устройства детектирования типа УДС-ГЦ, свинцовой защиты для повышения чувствительности за счет снижения уровня внешнего гамма-фона, IBM PC совместимого компьютера.

В комплект поставки спектрометров может входить или устройство детектирования (далее - УД) типа УДС-ГЦ, или блок детектирования (далее - БД) БДС-Г с преобразователем АЦП-1К-В1. В базовый комплект поставки входит УД типа УДС-ГЦ.

Принцип действия спектрометров основан на преобразовании энергии гамма-квантов в чувствительном объеме детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и обработкой многоканальным амплитудным анализатором.

Обработка результатов измерений, управление процессами регистрации и накопления спектров гамма-излучения обеспечиваются компьютером с соответствующим программным обеспечением.

Спектрометры могут быть использованы для проведения качественного и количественного анализа проб окружающей среды (продукты питания, строительные материалы, сырье и пр.) на содержание гамма-излучающих радионуклидов. Области применения спектрометров -радиохимические лаборатории для контроля технологических процессов, лаборатории служб внешней дозиметрии, радиологические лаборатории службы по надзору в сфере защиты прав потребителей и благополучия человека, ветеринарные и сельскохозяйственные службы; ядерно-физические центры.

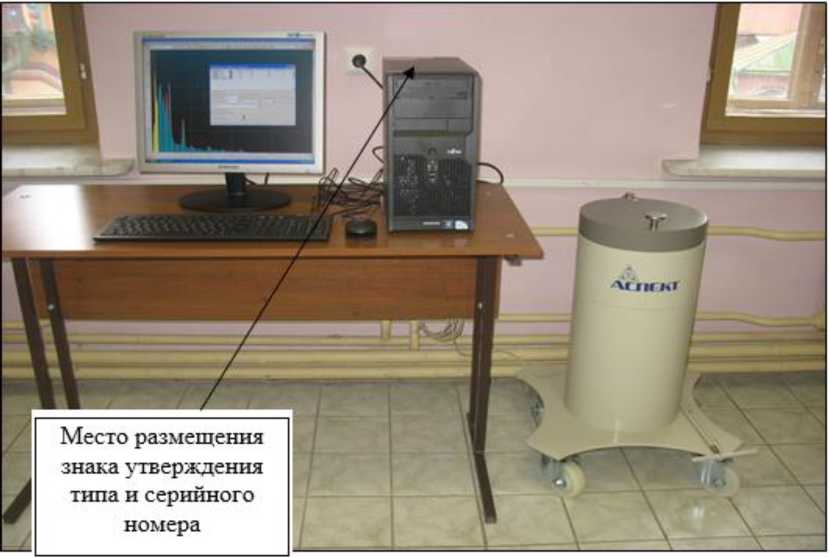

Внешний вид спектрометров и схема пломбировки приведены на рисунке 1.

Рисунок 1 - Внешний вид спектрометров энергий гамма-излучения сцинтилляционных «Гамма-1С».

Программное обеспечение

Спектрометры оснащены программным обеспечением (далее - ПО). SpectraLineBG.

ПО SpectraLineBG предназначено для накопления и сохранения спектров, обработки полученных спектров, определения радионуклидного состава и расчета удельной активности анализируемой пробы, создания рабочей библиотеки радионуклидов, получения отчетов (протоколов) измерений.

ПО защищено электронным ключом от несанкционированного доступа к настройкам.

Идентификационные данные ПО приведены в таблице 1. Таблица 1

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

«ГАММА-1С»

SpectraLineBG

1.5.2924

54b5cc70

CRC32

При комплектации ПО с номером версии выше 1.5.2924 в сопроводительной документации должны быть указаны идентификационные данные ПО для последующего метрологического обслуживания.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики установок приведены в таблице 2. Таблица 2

Наименование характеристики

Значение

Диапазон регистрируемых энергий гамма-излучающих радионуклидов, кэВ

от 50 до 3000

Относительное энергетическое разрешение по линии гамма-излучения с энергией 661,6 кэВ (Cs-137), %, не более

8

Пределы допускаемой относительной погрешности измерений характеристики преобразования (интегральная нелинейность) в диапазоне измеряемых энергий,%

± 1

Диапазон измерений удельной активности в геометрии измерений сосуд Маринелли 1 л, плотность 1,0 г/см3, для гамма-излучающих радионуклидов, Бк/кг 1

Cs-137

от 1,5 до 105

Ra-226

от 3 до 105

Th-232

от 3 до 105

K-40

от 25 до 105

Наименование характеристики

Значение

Допускаемая относительная погрешность измерений удельной активности в геометрии измерений сосуд Маринелли 1 л, плотность 1,0 г/см3, %

от ± 10 до ± 50

Относительная эффективность регистрации в пике полного поглощения линии с энергией 662 кэВ (Cs-137) в геометрии точечного источника на расстоянии 25 см от поверхности крышки детектора, %, не менее

0,1

Пределы допускаемой относительной погрешности эффективности регистрации в пике полного поглощения линии с энергией 662 кэВ (Cs-137) в геометрии точечного источника на расстоянии 25 см от поверхности крышки детектора, %

± 10

Минимальная измеряемая активность (МИА) для геометрии измерений - сосуд Маринелли 1 л, плотность 1,0 г/см3, за время измерения 2 ч, для гамма-излучающих радионуклидов, Бк/кг:

Cs-137

1,5

Ra-226

3

Th-232

3

K-40

25

Число каналов спектрометра

от 900 до 1024

Максимальная входная статистическая загрузка, имп/с, не менее: - с БДС-Г и АЦП-1К-В1

- с УДС-ГЦ

5'104 1,5'105

Время установления рабочего режима, мин, не более

45

Время непрерывной работы, ч, не менее

24

Нестабильность за время непрерывной работы, %

± 1

Масса составных частей спектрометра, кг, не более

экран-защита

БД БДС-Г

УД УДС-ГЦ

компьютер (с платой АЦП-1К-В1) и принтером

180

2,1

2,3

30

Габаритные размеры составных частей спектрометра, мм, не более:

экран-защита (длина х ширина х высота)

БД БДС-Г 2,3 (диаметр х высота)

УД УДС-ГЦ 2,3 (диаметр х высота)

компьютер (с платой АЦП-1К-В1) (длина х ширина х высота) принтер (длина х ширина х высота)

560 х 595 х 772

88 х 330

88 х 345

400 х 400 х 600

400 х 400 х 200

Наименование характеристики

Значение

Питание осуществляется от:

- сети переменного тока

напряжение, В

от 187 до 262

частота, Гц

от 49 до 51

Потребляемая мощность, В •А, не более:

250

Средняя наработка на отказ, ч, не менее

4000

Средний срок службы, лет, не менее

8

Рабочие условия эксплуатации:

температура окружающего воздуха, °С

относительная влажность при температуре окружающего воздуха 30 °С, %

атмосферное давление, кПа

от 10 до 35

до 75

от 84 до 106.7

Условия эксплуатации - для приборов группы В1 по ГОСТ Р 52931-2008.

Знак утверждения типа

наносится графически или специальным штемпелем на титульном листе паспорта и руководства по эксплуатации и методом сеткографии на боковой поверхности экрана-защиты «Экран-1СГ».

Комплектность

В комплект поставки спектрометров указан в таблице 3. Таблица 3

Обозначение

Наименование

Кол.

Примечание

ДЦКИ.412131.001

Спектрометр энергий гамма-излучения сцинтилляционный Гамма-1С в составе:

1

ДЦКИ.305179.038

Экран-защита

1

ДЦКИ.418223.029

Блок детектирования сцинтилляционный БДС-Г

1

2)

ДЦКИ.411619.0

Преобразователь амплитудно-цифровой спектрометрический

АЦП-1К

1

1), 2)

ДЦКИ.418223.074

Устройство детектирования гамма-излучения сцинтилляционное

УДС-ГЦ

1

2)

Компьютер типа IBM PC (монитор и процессорный блок)

1

2)

Принтер в комплекте с кабелем интерфейсным

1

2)

Программное обеспечение LSRM

1

3)

ДЦКИ.412131.001 ВЭ

Комплект эксплуатационных документов согласно ведомости

1

ДЦКИ.412131.001 ВЭ

Ведомость эксплуатационных документов

1

ДЦКИ.412915.003

Упаковка

1

Примечания:

1)- согласуется при заказе.

2)- по согласованию с заказчиком на этапе оформления договора (контракта) на поставку спектро

метра.

3) Программное обеспечение установлено на жестком диске компьютера и продублировано на CD.

Поверка

осуществляется в соответствии с разделом 5 «Методика поверки» документа ДЦКИ.412131.001 РЭ «Руководство по эксплуатации спектрометра энергий гамма-излучений сцинтилляционного Гам-ма-1С», согласованным ГЦИ СИ ФГУ «Менделеевский ЦСМ» (Центральное отделение) в декабре 2008 г.

Основные средства поверки:

- источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г (Регистрационный № 44591-10), активность от 102 до 104 Бк, пределы допускаемой относительной погрешности воспроизведения активности ± 3 %.

Проверка программного обеспечения осуществляется в соответствии с документом «Спектрометр энергий гамма-излучений сцинтилляционный Гамма-1С. Руководство по эксплуатации ДЦКИ.412131.001РЭ».

Сведения о методах измерений

Спектрометр энергий гамма-излучений сцинтилляционный Гамма-1С. Руководство по эксплуатации. ДЦКИ.412131.001 РЭ.

Нормативные документы

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».

ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».

ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».

Спектрометр энергий гамма-излучения сцинтилляционный «Гамма-1С». Технические условия. ТУ 6240-001-23521658-96.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды;

- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
