Измерители длины длинномерных материалов ИД-2
| Номер в ГРСИ РФ: | 15481-07 |
|---|---|
| Производитель / заявитель: | ЗАО "АВТС", г.С.-Петербург |
|
15481-07: Описание типа
2013-15481-07.pdf
|
Скачать | 78.9 КБ |
Для: измерения длины нитей, проволоки, ленты, сетки, канатов; подачи сигналов на исполнительные механизмы станков; учета количества мотков, бобин и т.д. Область применения: предприятия электротехнической, бумажной и химической промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 15481-07 |
| Действует | по 01.02.2018 |
| Наименование | Измерители длины длинномерных материалов |
| Модель | ИД-2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 13f48276-25fd-e4c3-f26b-4707a388a3e1 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ-13-02806-1-96 |
| Класс СИ | 27.01 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 01.02.2013 продлен срок свидетельстваВзамен № 15481-96 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2018 |
| Номер сертификата | 29519 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 60 п. 17 от 01.02.201312 от 11.10.07 п.181 |
Производитель / Заявитель
ЗАО "АВТС", РОССИЯ, г.С.-Петербург
Россия
191026, ул.Правды, д.8Б. Т./ф. (812) 315-97-89, 712-51-55
Поверка
| Методика поверки / информация о поверке | МП 15481-07 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1870
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1824 (98%) |
| Неуспешных поверок (СИ непригодно) | 46 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
15481-07: Описание типа
2013-15481-07.pdf
|
Скачать | 78.9 КБ |
Описание типа
Назначение
Измерители длины длинномерных материалов ИД-2 (далее - измерители) предназначены для: - измерения длины нитей, проволоки, ленты, сетки, канатов; - подачи сигналов на исполнительные механизмы станков;
- учета количества мотков, бобин и т.д.
Описание
В состав измерителей входят:
- измеритель ИД;
- индукционный датчик БВИ 035-00.
Измеритель ИД состоит из центрального устройства, блока сопряжения с датчиком, блока индикации, кнопок установки задания и сброса, блока источника питания и блока формирования сигнала «Останов стана».
Сигнал с датчика БВИ-035-00 поступает на блок сопряжения и центральное устройство, которое осуществляет подсчет импульсов и пересчет в «метры». Кнопками установки задания набирается необходимое значение длины, при достижении которого центральное устройство выдает сигнал «останов стана» в блок формирования сигнала.
Конструктивно измеритель выполнен в виде настольного прибора. Датчик БВИ 035-00 крепится на валу (шпинделя) станка.
Программное обеспечение отсутствует.

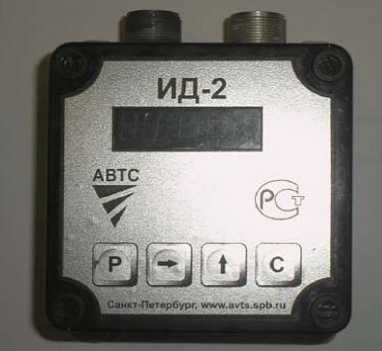

Рис.1 Измеритель длины длинномерных материалов ИД-2.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений длины, м |
От 1 до 100000 |
|
Пределы допускаемой относительной погрешности измерений длины, % |
±0,05 |
|
Дискретность отсчета, мм |
1 |
|
Напряжение питающей сети, В |
220+22-33 |
|
Потребляемая мощность, В •А, не более |
1,75 |
|
Г абаритные размеры, мм. не более - измеритель ИД - индукционный датчик БВИ 035-00 |
110x85x130 012x40 |
|
Наименование характеристики |
Значение характеристики |
|
Масса, кг, не более - измеритель ИД - индукционный датчик БВИ 035-00 |
1 0,15 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность воздуха, %, не более |
от 1 до 40 80 |
Знак утверждения типа
Знак утверждения типа наносится на титульном лист руководства по эксплуатации и на боковую поверхность измерителя ИД.
Комплектность
1. Измеритель длины длинномерных материалов ИД-2 - 1 шт.
В составе:
- измеритель ИД - 1 шт.
- индукционный счетчик - 1 шт.
- ответные части разъемов для соединения исполнительных механизмов станков и
датчиков - 1 компл.
2. Руководство по эксплуатации - 1 экз.
3. Методика поверки - 1 экз.
Поверка
осуществляется по документу МП 15481-07 «Измеритель длины длинномерных материалов ИД-
2. Методика поверки», утвержденным ГЦИ СИ «ВНИИМ им.Д.М.Менделеева» в апреле 1996 г.
Основные средства поверки: мегаомметр, генератор Г5-72, частотомер-хронометр Ф5080, электросекундомер ПВ-53Л.
Сведения о методах измерений
Методика измерений изложена в руководстве по эксплуатации.
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’6 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Технические условия ТУ-13-02806-1-96.
Рекомендации к применению
Осуществление торговли и товарообменных операций,выполнение работ по расфасовки товаров.
