Контроллеры универсальные программируемые промышленные серии ЭК-2000
| Номер в ГРСИ РФ: | 15483-10 |
|---|---|
| Производитель / заявитель: | ЗАО "Эмикон", г.Москва |
Для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сопротивления, для воспроизведения аналоговых сигналов напряжения и силы постоянного тока, а также а также для приема и обработки дискретных сигналов, формирования управляющих воздействий, используются в системах автоматизации производства и технологических процессов на нефтяных и газовых промыслах, при транспортировке и хранении нефти и газа, водо-, газо-, теплоснабжении, в металлургии, машиностроении, пищевой, химической промышленности, коммунальном хозяйстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 15483-10 |
| Действует | по 29.06.2030 |
| Наименование | Контроллеры универсальные программируемые промышленные |
| Модель | серии ЭК-2000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d8764030-0e79-7574-9c0b-be23b630bf8f |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4013-001-11361066-98 (АЛГВ.420609.001 ТУ), ТУ 4217-003-11361066-98 (АЛГВ.420609.003 ТУ), ТУ 4217-004-11361066-00 (АЛГВ.426431.023 ТУ), АЛГВ.426431.072 ТУ, АЛГВ.426435.010 ТУ, АЛГВ.426431.075 ТУ |
| Класс СИ | 34.01.05 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 15483-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40061 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д3 от 25.03.10 п.314 |
Производитель / Заявитель
Акционерное общество «ЭМИКОН» (АО «ЭМИКОН»),г. Москва
Россия
107241, а/я 15, 107497, Щелковское шоссе, д.77 Тел. (495) 460-38-44 Факс 785-51-82
Поверка
| Методика поверки / информация о поверке | АЛГВ.420609.001 И1 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 498 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
15483-10: Описание типа
2020-15483-10.pdf
|
Скачать | 325.5 КБ | |
|
15483-10: Методика поверки
2022-mp15483-10.pdf
|
Скачать | 75 КБ |
Описание типа
Назначение
Контроллеры универсальные программируемые промышленные серии ЭК-2000 предназначены для измерений и измерительных преобразований сигналов силы и напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления, воспроизведение сигналов силы и напряжения постоянного тока.
Описание
Контроллеры универсальные программируемые промышленные серии ЭК-2000 (далее -контроллеры) представляют собой модульно-компонуемые устройства и в зависимости от модификации выпускаются в однокорпусном, двухкорпусном или бескорпусном исполнении. В зависимости от конфигурации контроллера, а также при объединении нескольких контроллеров в локальную сеть, обеспечивается необходимое количество входов/выходов.
Контроллеры обеспечивают:
- восприятие и обработку измерительной информации, представленной сигналами напряжения и силы постоянного тока, термопар и термопреобразователей сопротивлений с номинальными статическими характеристиками преобразования по ГОСТ Р 8.625-2006,
- преобразование кодированных дискретных электрических сигналов в аналоговые сигналы напряжения и силы постоянного тока,
- восприятие и обработку кодированных дискретных электрических сигналов,
- выработку управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов,
- взрывозащиту «искробезопасная электрическая цепь i» с маркировкой [Exib]IIC X (модуль AI-07-Ex).
Универсальные программируемые промышленные контроллеры серии ЭК-2000 предназначены для использования в системах автоматизации производства и технологических процессов и применяются на нефтяных и газовых промыслах, при транспортировке и хранении нефти и газа, водо-, газо-, теплоснабжении, в металлургии, машиностроении, пищевой, химической промышленности, коммунальном хозяйстве.

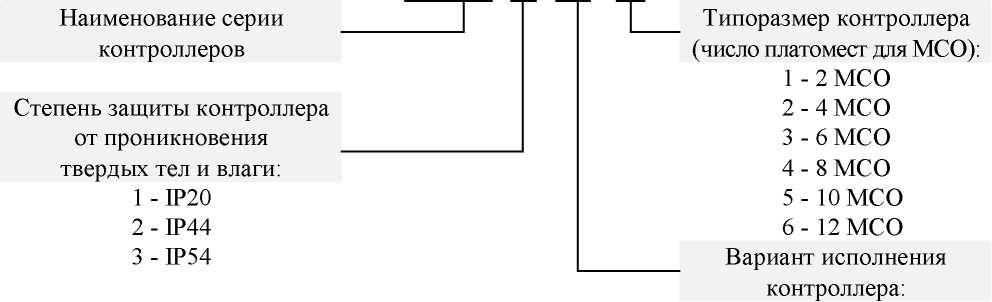

Серия контроллеров ЭК-2000 включает в себя следующие исполнения:
ЭК - 2 0 0 0
0 - бескорпусной
1 - однокорпусной
2 - двухкорпусной
Фото общего вида контроллера, а также модулей контроллера приведены на рисунках с 1 по 4.
Рисунок 1 - Общий вид контроллера серии ЭК-2000

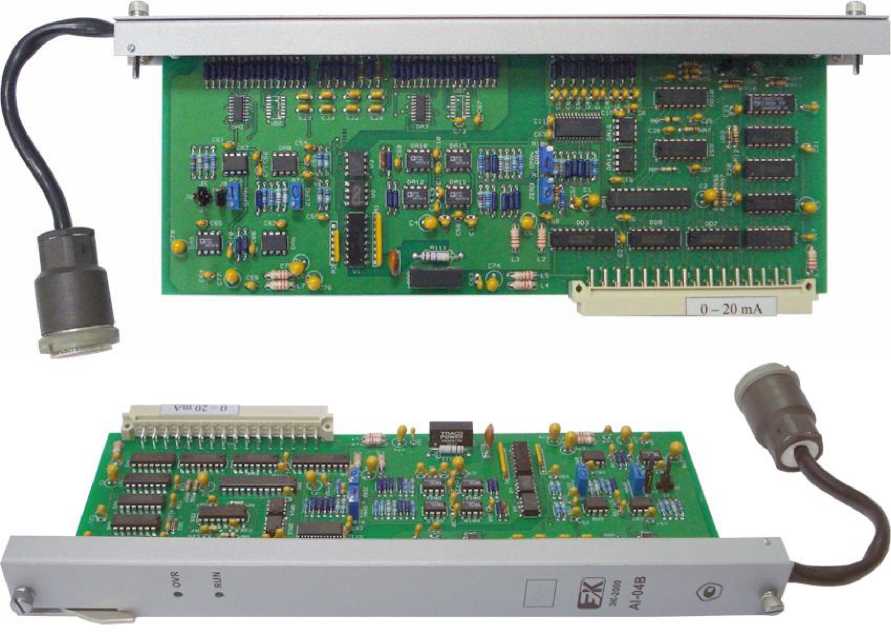

Рисунок 2 - Модуль ввода аналоговых сигналов AI-04B контроллера серии ЭК-2000

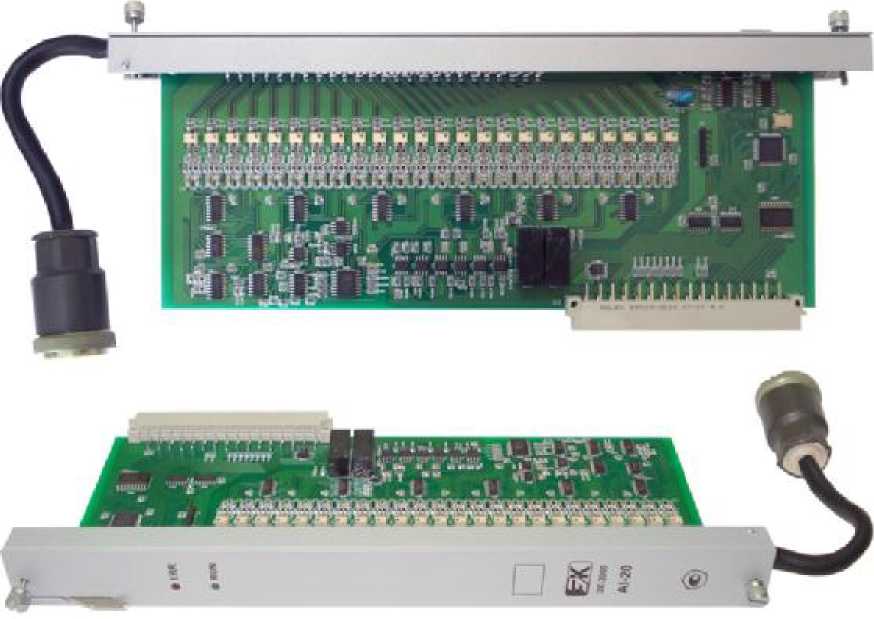

Рисунок 3 - Модуль ввода аналоговых сигналов AI-20 контроллера серии ЭК-2000
Рисунок 4 - Процессорный модуль контроллера серии ЭК-2000
Пломбирование контроллеров не предусмотрено.
Программное обеспечение
Модули ввода-вывода контроллера не имеют собственного (встроенного) программного обеспечения. Встроенное программное обеспечение (операционная система) процессорного модуля контроллера не является метрологически значимым, так как в нем отсутствуют механизмы влияния на измерительную информацию. Метрологически значимыми являются стандартные библиотеки функций, которые входят в состав прикладного программного обеспечения (ППО) «Интегрированная система разработки прикладного программного обеспечения CONT-Designer for Windows», защищены контрольной суммой и не могут быть модифицированы с сохранением работоспособности прикладной программы (класс защиты от непреднамеренных и преднамеренных изменений «высокий» по Р.50.2.077-2014).
ППО «Пакет прикладных программ тестирования контроллеров ЭК-2000, DCS-2000 и DCS-2001» служит для организации доступа к памяти данных контроллера, не имеет механизмов влияния на измерительную информацию и не является метрологически значимым.
Номера версий и идентификационное наименование ППО приведены в таблице 1.
Таблица 1 - Идентификационные данные ППО
|
Идентификационные данные (признаки) |
Значение | |
|
ППО «Интегрированная система разработки прикладного программного обеспечения CONT-Designer for Windows» |
ППО «Пакет прикладных программ тестирования контроллеров ЭК-2000, DCS-2000 и DCS-2001» | |
|
Идентификационное наименование ПО |
WinCont.exe |
emitst32.exe |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.76 |
не ниже 1.57 |
|
Цифровой идентификатор ПО |
По номеру версии | |
|
Алгоритм вычисления цифрового идентификатора |
Не используется | |
Технические характеристики
Метрологические характеристики универсальных программируемых промышленных контроллеров серии ЭК-2000 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики модулей аналогового ввода
|
Модуль |
Сигналы |
Пределы допускаемой основной приведённой к диапазону измерений погрешности, % | |
|
на входе |
на выходе | ||
|
AI-03A модуль ввода аналоговых сигналов |
8 каналов 6 диапазонов: ±12,5/ 25/ 50/ 100/ 200/ 400 мВ 6 диапазонов: от 0 до 25/ 50/ 100/ 200/ 400/ 800 мВ в диапазоне от 0 до 250 Ом 17 поддиапазонов: от 0 до 25/ 50/ 100/ 200 Ом от 25 до 50/ 75/ 125/ 225 Ом от 50 до 75/ 100/ 150/ 250 Ом от 100 до 125/ 150/ 200 Ом от 200 до 225/ 250 Ом 9 каналов неизолированных для подключения модулей расширения |
12 бит |
±0,5/ 0,4/ 0,4/ 0,3/ 0,3/ 0,3 ±0,5/ 0,4/ 0,4/ 0,3/ 0,3/ 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 ±0,4/ 0,3 |
|
ЕА1-03А модуль расширения ввода аналоговых сигналов |
15 каналов 6 диапазонов: ±12,5/ 25/ 50/ 100/ 200/ 400 мВ 6 диапазонов: от 0 до 25/ 50/ 100/ 200/ 400/ 800 мВ в диапазоне от 0 до 250 Ом 17 поддиапазонов: от 0 до 25/ 50/ 100/ 200 Ом от 25 до 50/ 75/ 125/ 225 Ом от 50 до 75/ 100/ 150/ 250 Ом от 100 до 125/ 150/ 200 Ом от 200 до 225/ 250 Ом |
12 бит |
±0,5/ 0,4/ 0,4/ 0,3/ 0,3/ 0,3 ±0,5/ 0,4/ 0,4/ 0,3/ 0,3/ 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 / 0,3 ±0,4/ 0,3 / 0,3 ±0,4/ 0,3 |
|
AI-04A модуль ввода аналоговых сигналов |
8 каналов 4 диапазона: ±1,25/ 2,5/ 5/ 10 В 3 диапазона: от 0 до 2,5/ 5/ 10 В 9 каналов неизолированных для подключения модулей расширения |
12 бит |
±0,4/ 0,4/ 0,3/ 0,3 ±0,4/ 0,4/ 0,3 |
|
EAI-04A модуль расширения ввода аналоговых сигналов |
22 канала 4 диапазона: ±1,25/ 2,5/ 5/ 10 В 3 диапазона: от 0 до 2,5/ 5/ 10 В |
12 бит |
±0,4/ 0,4/ 0,3/ 0,3 ±0,4/ 0,4/ 0,3 |
|
AI-04B модуль ввода аналоговых сигналов |
8 каналов 3 диапазона: от 0 до 5/ 10/ 20 мА 4 диапазона: ±2,5/ 5/ 10/ 20 мА 9 каналов неизолированных для подключения модулей расширения |
12 бит |
±0,4/ 0,4/ 0,25 ±0,4/ 0,4/ 0,25/ 0,25 |
Продолжение таблицы 2
|
Модуль |
Сигналы |
Пределы допускаемой основной приведённой к диапазону измерений погрешности, % | |
|
на входе |
на выходе | ||
|
EAI-04B модуль расширения ввода аналоговых сигналов |
22 канала 3 диапазона: от 0 до 5/ 10/ 20 мА 4 диапазона: ±2,5/ 5/ 10/ 20 мА |
12 бит |
±0,4/ 0,4/ 0,25 ±0,4/ 0,4/ 0,25/ 0,25 |
|
AI-07-Ех модуль ввода аналоговых сигналов |
12 каналов 3 диапазона: от 0 до 50/ 100/ 200 Ом 3 диапазона: от 50 до 100/150/200 Ом 2 диапазона: от 100 до 150/200 Ом |
12 бит |
±0,3 |
|
AI-20 модуль ввода аналоговых сигналов |
24 канала диапазон: от 0 до 20 мА |
12 бит |
±0,15 |
|
AI-21 модуль ввода аналоговых сигналов |
12 каналов 2 диапазона: от 40 до 90 Ом от 80 до 180 Ом |
12 бит |
±0,2 |
Таблица 3 - Метрологические характеристики модулей аналогового вывода
|
Модуль |
Сигналы |
Пределы допускаемой основной приведённой к диапазону измерений погрешности, % | |
|
на входе |
на выходе | ||
|
АО-01 А модуль вывода аналоговых сигналов |
12 бит |
4 канала 3 диапазона: от 0 до 5/ 10/ 20 В 2 диапазона: ±5/ 10 В |
±0,1 |
|
АО-01В модуль вывода аналого вых сигналов |
12 бит |
4 канала 3 диапазона: от 0 до 5/ 10/ 20 мА 5 диапазонов: от 1 до 5 мА от 4 до 20 мА ±5/ 10/ 20 мА |
±0,15 |
|
АО-03А модуль вывода аналоговых сигналов |
12 бит |
12 каналов диапазон: от 0 до 5 мА |
±0,15 |
|
АО-03В модуль вывода аналого вых сигналов |
12 бит |
12 каналов диапазон: от 0 до 20 мА |
±0,15 |
|
АО-03С модуль вывода аналоговых сигналов |
12 бит |
12 каналов диапазон: от 4 до 20 мА |
±0,15 |
Продолжение таблицы 3__________________________________________________________
Примечания
1 Если не указано иное, измерительные каналы изолированы от цепей питания и системных цепей контроллера.
2 Предел допускаемой дополнительной приведенной погрешности измерительных модулей контроллера составляет 1/2 от предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры окружающей среды в пределах рабочих условий применения.
3 Значение предела допускаемой основной приведенной погрешности зависит от диапазона измерения.
4 Сигнал на выходе модулей расширения EAI приведен для случая совместной работы с модулями AI.
5 Значения пределов допускаемой основной и дополнительной приведенной погрешностей модулей расширения EAI приведены для всего канала измерения, включая цепи преобразования модуля AI.
Таблица 4 - Технические характеристики контроллеров
|
Наименования характеристики |
Значения | |
|
Напряжение питания модулей: - от сети переменного тока при использовании блока питания SU-06, В - частота, Гц - от сети постоянного тока, В |
220+44 50+1 27+8 | |
|
Мощность, потребляемая контроллером, В • А, не более |
100 | |
|
Нормальные условия применения |
температура окружающей среды, °С |
от +15 до +35 |
|
относительная влажность без конденсации, % |
от 45 до 80 | |
|
атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Рабочие условия применения |
температура окружающей среды, °С - для исполнений IP44, IP54 - для исполнений IP20 |
от -10 до +50 от 0 до +60 |
|
относительная влажность, % - для исполнений IP44, IP54 при температуре +35 °С - для исполнений IP20 при температуре +25 °С |
от 40 до 95 от 40 до 80 | |
|
атмосферное давление, кПа |
от 84,0 до 107,0 | |
|
- синусоидальные вибрации: частота, Гц амплитуда, мм ускорение, м/с2 |
от 10 до 150 0,15 19,6 (2g) | |
|
Температура транспортирования, °С |
от -50 до +50 | |
|
Габаритные размеры, мм, не более: бескорпусное исполнение однокорпусное исполнение двухкорпусное исполнение |
380 х 350 х 150 540 х 1125 х 165 492 х 442 х 165, 540 х 1125 х 165 | |
Продолжение таблицы 4
|
Наименования характеристики |
Значения |
|
Масса, кг, не более: | |
|
бескорпусное исполнение |
10 |
|
однокорпусное исполнение |
45 |
|
двухкорпусное исполнение |
55 |
Знак утверждения типа
наносится на лицевую панель измерительных модулей методом наклейки или шелкографии или на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер |
ЭК-2ххх |
в соответствии со спецификацией заказа |
|
Руководство по эксплуатации |
АЛГВ.42643х.ххх РЭ | |
|
Паспорт |
АЛГВ. 42643x.xxx ПС | |
|
Методика поверки |
АЛГВ.420609.001 И1 |
1 шт. |
Поверка
осуществляется по документу АЛГВ.420609.001 И1 «Измерительные каналы универсальных программируемых промышленных контроллеров серии ЭК-2000. Методика поверки», утвержденному ФГУП ВНИИМС в апреле 2010 г.
Основные средства поверки:
- калибратор-вольтметр универсальный В1-18, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 10759-86;
- магазин сопротивления измерительный МСР-60М, регистрационный номер 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в руководствах по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
