Амперметры и вольтметры щитовые М4200, М4202, М4203, М4230 и М4231

Назначение

Амперметры и вольтметры М4200, М4202, М4203 предназначены для измерения напряжения и силы тока в цепях постоянного тока.

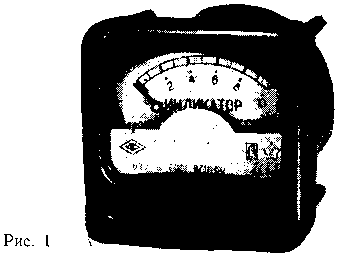

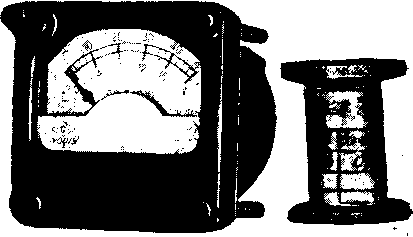

Приборы М4230 и М4231 (рис. 1 и 2) применяют для комплектации различной аппаратуры и установок.

Приборы работают при температуре окружающего воздуха от —40 до +50°С или от —50 до +60°С (различные модификации) и относительной влажности до 95% (при температуре + 35°С), что по условиям эксплуатации соответствует группе В] или Вг по ГОСТ 1845—59.

Описание

Амперметры и вольтметры М4200, М4202, М4203, М4230 и М4231 являются щитовыми приборами магнитоэлектрической системы с подвижной рамкой на кернах и внутрирайонным магнитом.

Измерительный механизм унифицирован для всех габаритных размеров и пределов измерения. Магнитная система приборов состоит из обоймы и магнитопровода. Обойма представляет собой литой узел, состоящий из магнита с полюсными накладками и силуминовых приливов, служащих для крепления измерительного механизма к цоколю и шкале. Магнитопровод представляет собой кольцо из стали, крепящееся к обойме двумя винтами.

Приборы М4200, М4202 и М4203 отличаются друг от друга только габаритными размерами.

Прибор М4230 отличается от прибора М4203 тем, что у прибора М4230 использовано кнопочное переключение пределов измерения.

Утверждены Комитетом стандартов, мер              Выпуск

и измерительных приборов при Совете Министров СССР разрешен 9/IX 1965 г.                               до 1/1V 1967 г.

№ 1580—65 Стр. 12

Приборы М4230 и М4231 в отличие от прибора М4203 не имеют корректора. Корпуса этих приборов пыле- и брызгозащищенные и обеспечивают высокую герметичность. В приборах М4230 и М4231 предусмотрены двухпредельные модификации. Корпус приборов—трехзажимный.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Приборы изготовляют в соответствии с ГОСТ 8711—60 и относят:

по точности — к классам 1,5 или 2,5 (две модификации приборов М4200 и М4202); 2,5 или 4 (две модификации прибора М4203); 4,0 (приборы М4230 и М4231);

по условиям эксплуатации — к группам В] (приборы М4230 и М4231) и Bi или В2 (остальные типы приборов) по ГОСТ 1845—59;

по степени защищенности от внешних магнитных влияний— к категории I по ГОСТ 1845—59;

№ 1580—65 Стр. 13

по устойчивости к механическим воздействиям — к вибро-прочным приборам группы 3 и тряскопрочным приборам группы 5 по ГОСТ 1845—59.                          .

Конечные значения односторонней или двухсторонней рабочей части шкалы приборов:

однопредельных миллиамперметров М4200, М4202 и М4203 — 1; 5; 10; 15; 30; 50; 100; 150; 300; 500; 600 ма-

двухпредельных милливольтметров — 3/30; 3/50; 5/50 ма-, однопредельных амперметров М4200, М4202 и М4203—1; 2; 3; 5; 10; 20; 30; 50; 75; 150; 250; 300; 500; 750; 1000; 1500; 2000; 4000; 6000 ма-, 200—0—750 а;

трехпредельных амперметров М4200— 1/5/50 а;

однопредельных вольтметров М4200, М4202 и М4203—2; 3; 7,5; 10; 15; 30; 50; 75; 150; 250; 300; 500; 600; 1000; 1500; 3000 в;

двух- и трехпредельных вольтметров М4200 и М4202 — 0,3/15; 3/30; 3/90; 3/300; 7,5/300; 8/300; 15/150; 15/300; 30/300; 10/100; 15/1500 и 15/150/1500 в;

ампервольтметров М4200 и М4202— 15е/500лш; 30е/50а; 50в/50а и 3000в/1а.

Миниатюрные приборы М4230 изготовляют девяти (М4230.1 — М4230.9), а приборы М4231 — 54 модификаций (М4231.1—М4231.54). Они отличаются от приборов М4203 другим выполнением шкалы в связи со специфическими условиями их применения в составе различных аппаратов и установок (отдельные знаки нанесены светящейся краской, имеются дополнительные надписи, секторы различного цвета и др.). Кроме того, приборы М4230 дополнены кнопкой и контактными пластинами для кратковременного включения однопредельных приборов или переключения пределов у двухпредельных приборов.

Габаритные размеры и вес приборов указаны в таблице.

Время успокоения подвижной части не превышает 3 сек.

Комплектность

К прибору прилагают паспорт, описание с правилами пользования, гайки и шайбы для подключения и крепления прибора.

№ 1580—65 Стр. 14

Поверка

Поверку приборов М4200, М4202, М4203, М4230 и М4231 проводят в соответствии с ГОСТ 8711—60 и инструкцией 184—62 «По поверке амперметров, вольтметров, ваттметров и варметров».

’ Испытания проводила Чувашская государственная контрольная лаборатория по измерительной технике. Результаты испытаний рассматривал Всесоюзный научно-исследовательский институт Комитета стандартов, мер и измерительных приборов при Совете Министров СССР (ВНИИК).
