Сопротивления добавочные Р4201
| Номер в ГРСИ РФ: | 15929-97 |
|---|---|
| Производитель / заявитель: | ОАО "Электроприбор", г.Чебоксары |
Спецраздел. Для расширения пределов измерений по напряжению электроизмерительных приборов в цепях постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 15929-97 |
| Действует | по 28.10.2019 |
| Наименование | Сопротивления добавочные |
| Модель | Р4201 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a1c117a7-c493-dbd3-9106-5eece6a9c2e7 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Источник информации | 129-97г с.05, CD 1997г, CD 2002г |
| Технические условия на выпуск | ГОСТ 8042-93, ГОСТ 22261-94 и ТУ 25-7504.115-96 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 28.10.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | Чувашский ЦСМ |
| Адрес центра | 428038, г.Чебоксары, ул.Энтузиастов, 42 |
| Руководитель центра | Иванов Александр Николаевич |
| Телефон | (8*835*0) 20-87-90 |
| Информация о сертификате | |
| Срок действия сертификата | 28.10.2019 |
| Номер сертификата | 2573/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1725 п. 36 от 28.10.201409 от 17.09.09 п.32114 от 10.12.02 п.143 |
Производитель / Заявитель
ОАО "Электpопpибоp", РОССИЯ, г.Чебоксаpы
Россия
428000, пр.И.Яковлева, 3. тел. (8352) 39-99-12; 39-98-22; факс 55-50-02; 56-25-62 www.elpribor.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.497-83 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1482
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1482 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
15929-97: Методика поверки
2021-mp15929-97.pdf
|
Скачать | 655.9 КБ | |
|
15929-97: Описание типа
2021-15929-97.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Сопротивления добавочные Р4201 (далее - ДС) предназначены для расширения пределов измерений по напряжению электроизмерительных приборов в цепях постоянного тока.
Описание
Конструктивно ДС состоят из основания, на котором устанавливаются панель с резисторами, токоподводы с токопроводящими винтами и крышки. Основание и крышка выполнены из фенопласта и имеют пазы и отверстия для охлаждения резисторов.
Принцип действия основан на реализации закона Ома для замкнутой цепи.
Электрическое сопротивление набирается из резисторов, спаянных последовательно. Количество резисторов зависит от диапазона измерений.
По условию эксплуатации ДС соответствует группе 6 по ГОСТ 22291-94 и группе 1.1 климатического исполнения УХЛ по ГОСТ РВ 20.39.304-98.
Фотографии, общий вид приборов, места нанесения маркировки и клейм показаны на рисунках 1,2.
Рисунок 1 - Внешний вид ДС
(/л?) L®

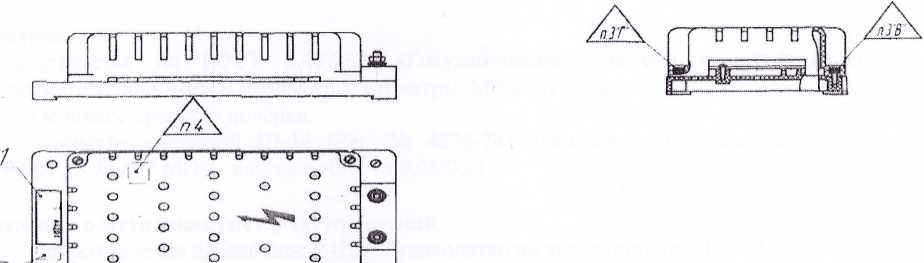

1 - этикетка; 2 - дата выпуска (краска штемпельная),
3 в - клеймо ОТК и доверительное клеймо (место клеймения заполняется мастикой),
3 г - клеймо с номером бригады (место клеймения заполняется мастикой), 4 - клеймо ВП (краска штемпельная).
Рисунок 2 -Маркировка, клеймение ДС
Технические характеристики
Значения номинальных токов и напряжений приведены в таблице 1.
Таблица 1
|
Номинальный ток, мА |
Номинальное напряжение, В |
|
1 или 5 ± 0,5 % |
1000 ±0,5 % |
|
5 ± 0,5 % |
1500 ± 0,5 % |
|
1 ± 0,5 % |
2500 ± 0,5 % |
|
5 ± 0,5 % |
3000 ± 0,5 % |
|
1 ± 0,5 % |
4000 ± 0,5 % |
Пределы допускаемой основной приведенной погрешности, %..................................± 0,5.
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной, на каждые 10 °C изменения температуры, %................................................................................................................± 0,25.
Масса, кг, не более
Габаритные размеры (высота х ширина х глубина), мм, не более.................180x90x45.
Рабочие условия эксплуатации:
- температура окружающего воздуха, °C....................................от минус 60 до 60;
- относительна влажность при температуре 40 °C, %
Средняя наработка на отказ, ч, не менее......................................................99000.
Срок службы, лет, не менее
Знак утверждения типа
наносится на паспорт ДС и титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки ДС включает:
- сопротивление добавочное Р4201 - 1 шт.;
- паспорт-1 экз.
- руководство по эксплуатации на партию ДС (по согласованию с заказчиком) - 1 экз.;
Поверка
осуществляется по ГОСТ 8.497-83. «Государственная система единства измерений.
Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основное средство поверки:
- омметр цифровой Щ-34 (Per. № 4274-74) диапазон измеряемых сопротивлений от 0,001 до 999,90 МОм, класса точности 0,05/0,01.
Сведения о методах измерений
Сопротивление добавочное Р4201. Руководство по эксплуатации. ЗПЧ.475.000.
Нормативные документы
1. ГОСТ РВ 20.39.304-98.
2. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
3. ТУ 25-7504.115-96. Сопротивление добавочное Р4201. Технические условия.
Лист № 3
Всего листов_3
Рекомендации к применению
Осуществление деятельности в области обороны и безопасности государства.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
