Газосигнализаторы ТГС-3

Назначение

Газосигнализаторы ТГС-3 предназначены для комплексного контроля содержания трех газов - метана СН4 (и других углеводородных газов), кислорода O2 и оксида углерода CO и выдачи световой и звуковой сигнализации по двум уровням концентрации каждого из контролируемых веществ.

Описание

ТГС-3 реализованы на основе трех газовых сенсоров (датчиков), предназначенных для измерения метана СН4 (и других углеводородных газов), кислорода O2 и оксида углерода CO. Конструктивно приборы состоят из следующих основных узлов: корпуса, измерительной камеры с датчиками, микрокомпрессора, измерительной платы, отсека питания, зонда-трубки с фильтром. Возможны исполнения приборов на основе одного или двух из указанных сенсоров по заявке Заказчика.

В качестве чувствительных элементов концентрации кислорода O2 и оксида углерода CO используются электрохимические сенсоры. В качестве чувствительных элементов концентрации метана CH4 применены полупроводниковые сенсоры на основе двуокиси олова.

Газосигнализаторы ТГС-3 изготавливаются в различных модификациях с сетевым и аккумуляторным питанием.

ТГС-3 - портативный трехкомпонентный газосигнализатор, выполняющий следующие функции:

- звуковая и световая сигнализация по трем газам: метану СН4 (и другим углеводородных газам), кислороду O2 и оксиду углерода CO по двум порогам.

ТГС-3 И - портативный трехкомпонентный газосигнализатор, выполняющий следующие функции:

- звуковая и световая сигнализация по трем газам: метану СН4 (и другим углеводородных газам), кислороду O2 и оксиду углерода CO по двум порогам;

- контроль и индикация содержания метана СН4, кислорода O2 и оксида углерода CO.

ТГС-3 С-И - сетевой трехкомпонентный газосигнализатор, выполняющий следующие функции:

- звуковая и световая сигнализация по трем газам: метану СН4 (и другим углеводородных газам), кислороду O2 и оксиду углерода CO по двум порогам;

- контроль и индикация содержания метана СН4, кислорода O2 и оксида углерода CO;

- управление исполнительными устройствами.

Общий вид газосигнализаторов представлен на рисунках 1 - 3.

Схема пломбирования корпуса газосигнализаторов от несанкционированного доступа представлена на рисунке 4.

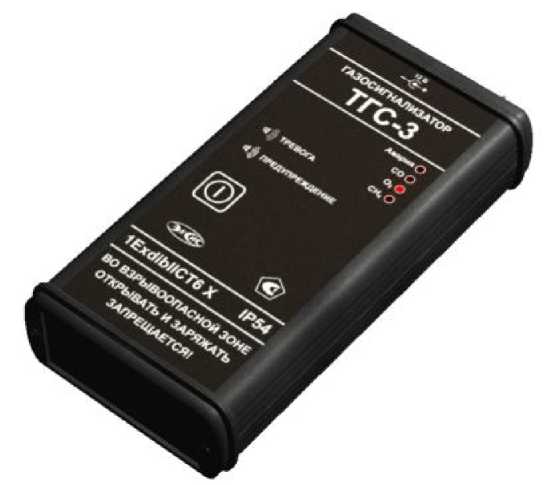

Рисунок 1 - Общий вид газосигнализатора ТГС-3

Рисунок 2 - Общий вид газосигнализатора ТГС-3 И

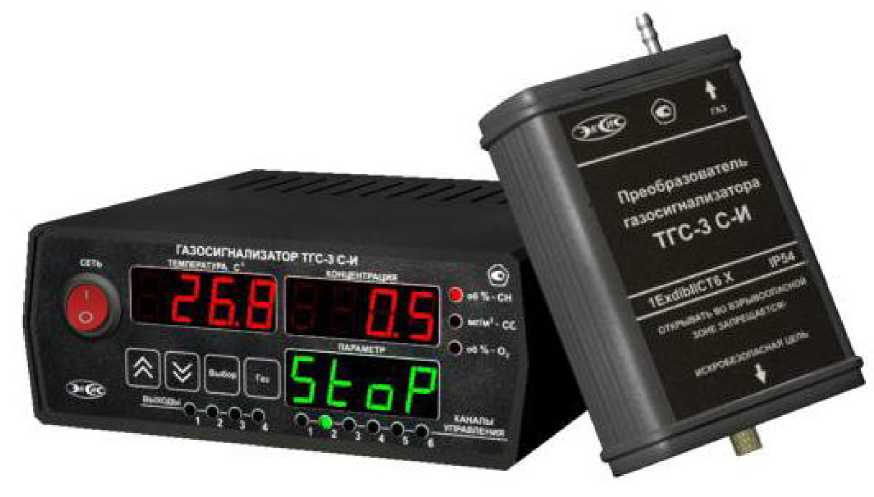

Рисунок 3 - Общий вид газосигнализатора ТГС-3 С-И

Место пломбирования

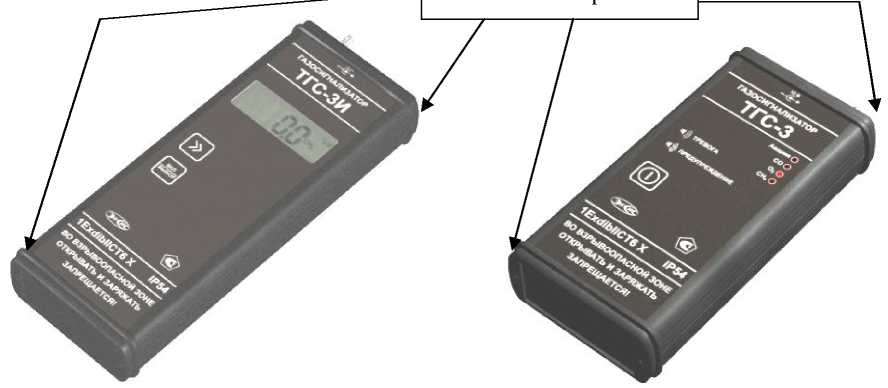

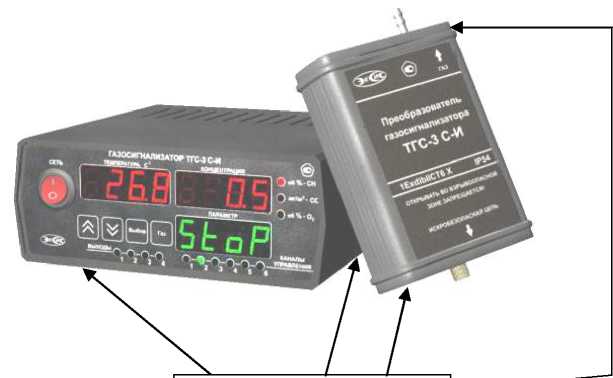

Рисунок 4 - Схема пломбирования корпуса газосигнализатора ТГС-3

Программное обеспечение

Газосигнализаторы имеют следующие виды программного обеспечения:

- встроенное;

- внешнее (автономное) «EksisVisualLab» (далее «EVL»).

Встроенное программное обеспечение разработано изготовителем специально для решения задач контроля содержания определяемых компонентов в воздухе рабочей зоны идентифицируется при включении газосигнализатора путем вывода на экран номера версии или указывается на шильде.

Встроенное ПО обеспечивает следующие основные функции:

- обработку и передачу информации от первичного измерительного преобразователя (датчика);

- отображение результатов измерений на дисплее (для модификаций ТГС-3 И и ТГС-3 С-И);

- формирование выходных аналогового и цифрового сигналов;

- формирование релейного выходного сигнала (для модификации ТГС-3 С-И);

- самодиагностику аппаратной части газосигнализатора (для модификации ТГС-3 С-И);

- корректировку нулевых показаний и чувствительности.

В строенное ПО газоанализатора реализует следующие расчетные алгоритмы:

1) вычисление значений содержания определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

2) вычисление значений выходного аналогового сигнала;

3) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;

4) непрерывную самодиагностику аппаратной части газоанализатора.

Автономное ПО «EVL» не используется при контроле содержания определяемых компонентов в воздухе и не является метрологически значимым.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газосигнализаторов.

Газосигнализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014 встроенного ПО соответствует уровню «средний». Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Технические характеристики

Таблица 2- Метрологические характеристики газосигнализаторов

Таблица 3- Основные технические характеристики газосигнализаторов

Характеристика

Значение
