Счетчики холодной и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)
| Номер в ГРСИ РФ: | 16078-13 |
|---|---|
| Производитель / заявитель: | ООО ПКФ "Бетар", г.Чистополь |
Для измерения объема холодной и горячей воды по СанПиН 2.1.4.1074-2001, протекающей по трубопроводу при температуре 5...40 °С - для счетчиков холодной воды, и 5...90 °С - для счетчиков горячей воды, при давлении не более 1,0 МПа (10 кгс/см2) в системах горячего и холодного водоснабжения.В 2006 г. изменено Описание типа (НТК 14 от 30.11.06 п.219).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 16078-13 |
| Наименование | Счетчики холодной и горячей воды |
| Модель | СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д), СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) |
| Класс СИ | 29.01.03.02 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 17.05.2013 утвержден вместо 16078-05 |
| Информация о сертификате | |
| Срок действия сертификата | 17.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 509 п. 24 от 17.05.201313д от 24.12.09 п.47514 от 30.11.06 п.21909 от 16.06.05 п.157 |
Производитель / Заявитель
ООО ПКФ "Бетар", г.Чистополь, Республика Татарстан
Россия
422981, Татарстан, ул.Энгельса, 127, тел./факс (84342) 3-46-73, 3-49-93, E-mail: info@betar.ru, postmaster@betar.ru
Поверка
| Методика поверки / информация о поверке | МИ 1592-99 |
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 25622725 |
| Найдено поверителей | 583 |
| Успешных поверок (СИ пригодно) | 25555781 (100%) |
| Неуспешных поверок (СИ непригодно) | 66944 (0%) |
| Актуальность информации | 23.11.2024 |
Поверители
Скачать
| 16078-13: Описание типа СИ | Скачать | 246.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) (далее - счетчики) предназначены для измерений объема жидкости в потоке.
Описание
Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей через счетчик жидкости. Количество оборотов крыльчатки пропорционально объему протекшей жидкости. Непосредственно крыльчатка с установленным в ней магнитом, передает вращение ведомой магнитной муфте, которая находится в счетном механизме. На шкале счетного механизма имеется сигнальная звездочка (отражатель), обеспечивающая повышение разрешающей способности счетчика и используемая при поверке счетчика на установке поверочной с оптоэлектронным узлом съема сигналов.
Счетчики состоят из герметичной проливной части, в состав которой входят корпус, крышка (материал крышки - металл или пластик), кольцо уплотнительное, стопорное кольцо, крыльчатка с магнитом и счетного механизма, соединенного с проливной частью пломбировочным кольцом.
Счетчики горячей и холодной воды СГВ, СХВ в антимагнитном исполнении устойчивы к воздействию внешнего магнитного поля с напряженностью до 140 кА/м.
Счетчики, в зависимости от способа передачи измеренных значений имеют следующие модификации:
- базовые модификации счетчиков СХВ-15, СХВ-20, СГВ-15, СГВ-20 позволяют вести измерения путем непосредственного считывания объема жидкости в потоке с индикаторного устройства;
- модификации счетчиков СХВ-15Д, СХВ-20Д, СГВ-15Д, СГВ-20Д имеют дополнительно установленный магнитоуправляемый герметизированный контакт (геркон) для получения импульсного дистанционного сигнала или встроенный радиомодем для передачи результата измерения по радиоканалу.

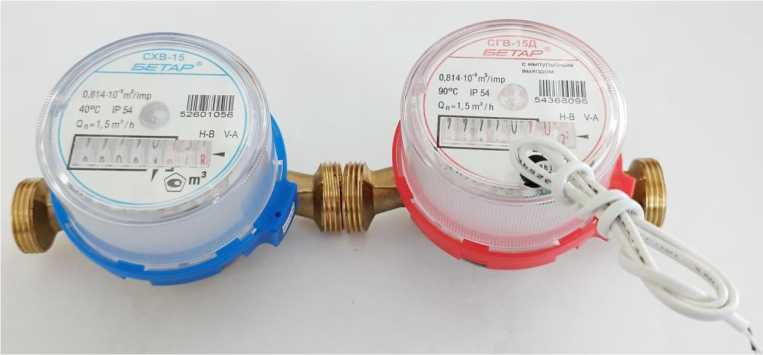

Общий вид счетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счетчиков
Заводской номер счетчиков, состоящий из восьми арабских цифр, и знак утверждения типа наносятся на лицевую панель счетчиков флексографским способом. Места нанесения заводского номера и знака утверждения типа приведены на рисунке 2.
0,814-10'*m3/imp 40°С IP 54 £ Qn=1.5m’/h »
Г ^т3/
Заводской номер
Знак утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

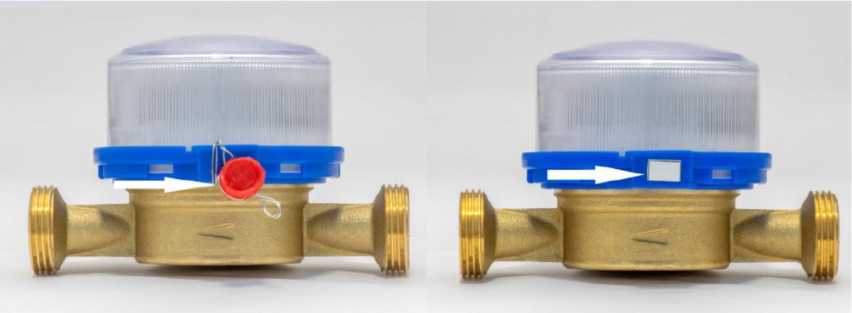

Пломбирование счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на внешнюю боковую сторону счетчика с помощью проволоки, проведенной через специальные отверстия в пластиковом пломбировочном кольце или с помощью наклейки, прикрепляемую на место смыкания пластикового пломбировочного кольца, который соединяет корпус и счетный механизм. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлено на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификации |
СХВ-15, СХВ-15Д СГВ-15, СГВ-15Д |
СХВ-20, СХВ-20Д СГВ-20, СГВ-20Д | ||||
|
Номинальный диаметр |
DN |
115 |
DN |
Г20 | ||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
В |
А |
В |
А |
В |
А |
|
Наименьший расход жидкости, м3/ч |
0,03 |
0,06 |
0,03 |
0,06 |
0,05 |
0,1 |
|
Переходный расход жидкости, м3/ч |
0,12 |
0,15 |
0,12 |
0,15 |
0,2 |
0,25 |
|
Номинальный расход жидкости, м3/ч |
1,5 |
2,5 | ||||
|
Наибольший расход жидкости, м3/ч |
3,0 |
5,0 | ||||
|
Порог чувствительности, м3/ч, не более |
0,015 |
0,03 |
0,015 |
0,03 |
0,025 |
0,05 |
|
Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов, %: - от наименьшего до переходного - от переходного до наибольшего (включ.) |
±5,0 ±2,0 | |||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификации |
СХВ-15, СХВ-15Д СГВ-15, СГВ-15Д |
СХВ-20, СХВ-20Д СГВ-20, СГВ-20Д | |
|
Номинальный диаметр |
DN15 |
DN20 | |
|
Измеряемая среда |
вода питьевая по СанПиН 2.1.4.1074-2001 | ||
|
Емкость индикаторного устройства, м3 |
99999,999 | ||
|
Минимальная цена деления индикаторного устройства, м3 |
0,0002 | ||
|
Потеря давления при наибольшем расходе, МПа (кгс/см2), не более |
0,1 (1,0) | ||
|
Давление измеряемой среды, МПа (кгс/см2), не более |
1,0 (10) | ||
|
Диапазоны температуры измеряемой среды, °С - для СХВ - для СГВ |
от +5 до +40 от +5 до +90 | ||
|
Длина монтажная, мм |
80 |
110 |
130 |
|
Наименование характеристики |
Значение | ||
|
Модификации |
СХВ-15, СХВ-15Д СГВ-15, СГВ-15Д |
СХВ-20, СХВ-20Д СГВ-20, СГВ-20Д | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота (для счетчиков с импульсным дистанционным сигналом) |
80 75 80 (85) |
110 75 80 (85) |
130 75 85 (90) |
|
Масса без комплекта монтажных частей, кг, не более |
0,35 |
0,40 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, %, не более - атмосферное давление, кПа |
от +5 до +50 80 от 84 до 106,7 | ||
|
Средний срок службы, лет |
12 | ||
|
Средняя наработка на отказ, ч |
110 000 | ||
Знак утверждения типа
наносится в нижнюю часть лицевой панели счетчиков флексографским способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность счетчиков
|
Наименование |
Количество |
|
Счетчик |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Комплект монтажных частей (номер комплекта указывается при заказе) |
1 компл. |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ПДЕК.407223.002 ТУ Счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д). Технические условия.
