Установки УПСТ-2М
| Номер в ГРСИ РФ: | 16173-02 |
|---|---|
| Производитель / заявитель: | ОАО "НПП "Эталон", г.Омск |
Для поверки (калибровки) и градуировки эталонных преобразователей термоэлектрических второго и третьего разрядов, рабочих преобразователей термоэлектрических и термопреобразователей сопротивления всех типов в органах государственной метрологической службы и метрологических службах юридических лиц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 16173-02 |
| Действует | по 05.04.2028 |
| Наименование | Установки |
| Модель | УПСТ-2М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 51818932-1464-d3b3-bd83-177bb2e7bd44 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2002г, CD 2003г |
| Технические условия на выпуск | ТУ 50-96 ДДШ1.270.003 ТУ |
| Класс СИ | 32.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 26.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Омского ЦСМ |
| Адрес центра | 644116, г.Омск, ул.24-я Северная, 117А |
| Руководитель центра | Федосенко Владимир Павлович |
| Телефон | (8*381*2) 21-62-31, 21-57-19 |
| Факс | 29-04-07 |
| Информация о сертификате | |
| Срок действия сертификата | 26.06.2018 |
| Номер сертификата | 13369 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 652 п. 08 от 26.06.201305 от 18.04.08 п.21415 от 30.12.03 п.210 |
Производитель / Заявитель
Акционерное общество "Научно-производственное предприятие "Эталон" (АО "НПП "Эталон"), г. Омск; ФГУП Омский опытный завод "Эталон", г. Омск (срок свидетельства: 01.11.2007 г.)
Россия
644009, ул.Лермонтова, 175, тел. (381-2) 33 8400, факс 33 7882, E-mail: fgup@omsketalon.ru, etalon@omskelecom.ru
Поверка
| Методика поверки / информация о поверке | ДДЩ 1.270.003 Д |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1881
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1851 (98%) |
| Неуспешных поверок (СИ непригодно) | 30 (2 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
16173-02: Описание типа
2022-16173-02.pdf
|
Скачать | 325.2 КБ | |
|
16173-02: Методика поверки
2022-mp16173-02.pdf
|
Скачать | 69 КБ |
Описание типа
Назначение
Установки УПСТ-2М (в дальнейшем - установки) предназначены для поверки (калибровки) и градуировки эталонных преобразователей термоэлектрических второго и третьего разрядов, рабочих термопреобразователей термоэлектрических и термопреобразователей сопротивления всех типов в органах государственной метрологической службы и метрологических службах юридических лиц.
Описание
Установка представляет собой блочно-модульный метрологический комплекс, состоящий из блоков измерительных № 1 и № 2, милливольтметра, термостатов и печей.
Установка обеспечивает реализацию методов измерения, изложенных в ГОСТ 8.338-2002, ГОСТ 8.461-2009, ГОСТ Р 8.611-2005.
Блок измерительный № 1 выполнен в металлическом приборном корпусе настольного типа, предназначен для коммутации измерительных цепей при поверке (калибровке) преобразователей термоэлектрических.
Блок измерительный № 2 выполнен в металлическом приборном корпусе настольного типа, предназначен для регулирования тока в измерительных цепях и коммутации потенциальных измерительных цепей термопреобразователей сопротивления при поверке (калибровке).
Милливольтметр, подключенный к блоку измерительному, измеряет э.д.с. преобразователей термоэлектрических или падение напряжения на термопреобразователях сопротивления.
Термостаты и печи предназначены для создания температурных режимов при поверке (калибровке) или градуировки преобразователей термоэлектрических (термопар) или термопреобразователей сопротивления.
Внешний вид установки УПСТ-2М представлен на рисунке 1.
Места размещения знака утверждения типа, пломб для защиты от несанкционированного доступа к блоку измерительному № 1 и гарантийных этикеток на блоке измерительном № 2 указаны на рисунке 2.
Рисунок 1 - Комплектность установки УПСТ-2М

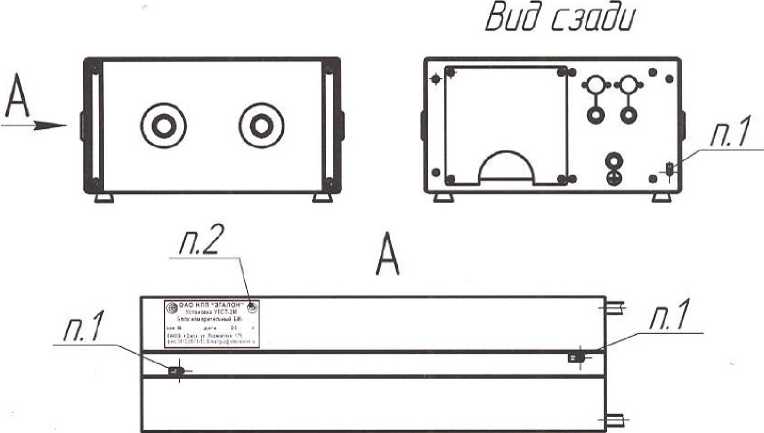

п.1 - Места установки пломб от защиты от несанкционированного доступа на блоке измерительном № 1 и гарантийных этикеток на блоке измерительном № 2
п.2 - Маркировка с указанием знака утверждения типа, серийного номера и даты изготовления
Р и с у н о к 2 - Места размещения маркировки, пломб для защиты от несанкционированного доступа и гарантийных этикеток
Технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -300 до +300 |
|
Диапазон температур, воспроизводимый установкой, °С |
от 0 до +1200 |
|
Допускаемые значения среднеквадратических отклонений (СКО) случайной составляющей погрешности, не более: - при поверке и градуировке термопар методом поэлектродного сличения, мкВ |
0,9 |
|
- при поверке и градуировке термопар методом прямого сличения, мкВ |
9,0 |
|
- от измеряемой величины сопротивления при поверке и градуировке термопреобразователей сопротивления, % |
0,0125 |
|
ЭДС в цепях измерительных кабелей, мкВ, не более |
0,2 |
|
Допускаемое отклонение сопротивлений калибровочных резисторов, %, не более |
0,010 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Г ц |
от 49 до 51 |
|
Потребляемая мощность, В^А, не более: | |
|
- блока измерительного |
10 |
|
- милливольтметра |
25 |
|
- каждой печи МТП-2МР-50-500 |
5000 |
|
- термостата парового ТП-2 |
1250 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
Средняя наработка на отказ, ч |
2000 |
Знак утверждения типа
наносится на титульные листы паспорта типографским способом и на маркировочную табличку на корпусе блока измерительного методом термотрансферной печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный № 1 |
ДДШ 2.702.006 |
1 шт. |
|
Блок измерительный № 2 |
ДДШ 2.702.007 |
1 шт. |
|
Милливольтметр В2-99 |
ТУ50-01 ДДШ 2.728.001 ТУ |
1 шт. |
|
Термостат нулевой ТН-1М |
ТУ50-95 ДДШ 2.998.004 ТУ |
1 шт. |
|
Термостат паровой ТП-2 |
ТУ 3443-003-02566540-2003 |
1 шт. |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
|
Печь МТП-2МР-50-500 |
ТУ50-96 ДДШ 1.298.000 ТУ |
2 шт. |
|
Преобразователь термоэлектрический платинородий-платиновый эталонный ШЮ-2-1000 |
ТУ50-104-2000 |
1 шт. |
|
Термостат нулевой (для свободных концов термопар) |
ДДШ 5.868.003 |
2 шт. |
|
Паспорт |
ДДШ 1.270.003 ПС |
1 экз. |
|
Методика поверки |
ДДШ 1.270.003 Д |
1 экз. |
|
Примечания: 1 Допускается замена милливольтметра В2-99 на любой другой тип вольтметра, обеспечивающий необходимую точность измерений. 2 По дополнительной заявке возможна поставка: - печи МТП-2МР-70-1000 (длиной 1000 мм, диаметром 70 мм); - выравнивающего никелевого блока от 80 до 200 мм; - термопреобразователя эталонного типа ППО (1, 2 или 3 разрядов и длиной 1000, 1250 или 1600 мм). 3 По желанию заказчика возможна любая комплектация. 4 Допускается замена термостатов и печей другими средствами воспроизведения температуры с характеристиками не хуже заданных. | ||
Сведения о методах измерений
приведены в разделе 4 «Описание и работа» документа ДДШ 1.270.003 ПС «Установка УПСТ-2М. Паспорт».
Нормативные документы
ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методы поверки»;
ГОСТ 8.461-2009 «ГСИ. Термометры сопротивления из платины, меди и никеля. Методика поверки»;
ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2, 3 разрядов. Методика поверки»;
ТУ50-96 ДДШ 1.270.003 ТУ «Установка УПСТ-2М. Технические условия».
