Счетчики газа ротационные RVG (далее - счетчик) предназначены для измерения объемов очищенных и осушенных неагрессивных газов, таких как природный газ по ГОСТ 5542-2022, пропан, воздух, азот, инертных и других газов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 16422-10 | |||||||||||||||||||||||||||
| Действует | по 22.05.2030 | |||||||||||||||||||||||||||
| Наименование | Счетчики газа ротационные | |||||||||||||||||||||||||||
| Модель | RVG | |||||||||||||||||||||||||||
| Модификации |
RVG [1]-[2]-[3]-[4], где: [1] – типоразмер: G10, G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000 [2] – диаметр условного прохода: DN32, DN40, DN50, DN80, DN100, DN150, DN200 [3] – исполнение в зависимости от метрологических характеристик: «О», «3С», «4С», «5С», «6С», «У», «2У», «3У», «4У», «5У», «6У» [4] – конструктивное исполнение: «Р»,«Б», «К» на испытания представлены: RVG G16-DN50-3C-Р RVG G25-DN40-4C-Б RVG G65-DN50-5C-Б RVG G100-DN80-6C-Р RVG G160-DN100-3У-Б RVG G250-DN80-4У-Б RVG G400-DN150-5У-Б RVG G650-DN150-6У-Б |
|||||||||||||||||||||||||||
| Приказы |
№2728 от
11.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c10301af-44c2-affd-91b1-e63c3bc82af3 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
| Год регистрации | 2010 | |||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4213-024-48318941-98 (ЛГТИ407273.001 ТУ) и тех.документация фирмы "Эльстер ГмбХ", Германия |
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 16422-07 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Нижегородского ЦСМ |
| Адрес центра | 603950, г.Нижний Новгород, ул.Республиканская, 1 |
| Руководитель центра | Свешников Александр Григорьевич |
| Телефон | (8*831*2) 18-57-27 |
| Факс | 18-57-48 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40458 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д от 29.07.10 п.460 |
Производитель / Заявитель
ООО «РАСКО Газэлектроника», РОССИЯ, 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А
Россия
607220, Нижегородская обл., ул.50 лет ВЛКСМ, д.8, тел.(83147) 309-19, 338-26, факс 992-27, 354-41, www.gaselectro.ru, E-mail: info@gaselectro.nnov.ru
Поверка
| Методика поверки / информация о поверке |
МП 2606/1-311229-2024 с изм№1 Государственная система обеспечения единства измерений. Счетчики газа ротационные RVG. Методика поверки
(с 11.12.2025)
МП 2606/1-311229-2024 Государственная система обеспечения единства измерений. Счетчики газа ротационные RVG. Методика поверки
(с 04.10.2024 по 11.12.2025)
ГОСТ 8.324-2002 Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки
(по 11.12.2025)
ЛГТИ.407273.001 МП с изм.№ 1 Государственная система обеспечения единства измерений. Счетчики газа ротационные RVG. Методика поверки
(с 28.07.2020)
ЛГТИ.407273.001 МП Государственная система обеспечения единства измерений. Счетчики газа ротационные RVG. Методика поверки
(с 14.11.2016 по 11.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
41962
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 41276 (98%) |
| Неуспешных поверок (СИ непригодно) | 686 (2 %) |
| Актуальность информации | 31.01.2026 |
Поверители
Скачать
|
16422-10: Описание типа
2024-16422-10.pdf
|
Скачать | 671 КБ | |
|
16422-10: Методика поверки
2024-mp16422-10.pdf
Файл устарел
|
Скачать | 3 MБ | |
|
16422-10: Описание типа
2025-16422-10.pdf
|
Скачать | 694.7 КБ | |
|
16422-10: Методика поверки
МП 2606/1-311229-2024 с изм№1
2025-mp16422-10.pdf
|
Скачать | 3.3 MБ | |
|
16422-10: Методика поверки
МП 2606/1-311229-2024
2024-mp16422-10-1.pdf
|
Скачать | 3 MБ | |
|
16422-10: Методика поверки
ЛГТИ.407273.001 МП с изм.№ 1
2025-mp16422-10-1.pdf
|
Скачать | 3 MБ | |
|
16422-10: Методика поверки
ЛГТИ.407273.001 МП
2016-mp16422-10.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Счетчики газа ротационные RVG (далее - счетчик) предназначены для измерения объемов очищенных и осушенных неагрессивных газов, таких как природный газ по ГОСТ 5542-2022, пропан, воздух, азот, инертных и других газов.
Описание
Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчики состоят из корпуса, двух роторов, передней и задней крышки, многоступенчатого редуктора, магнитной муфты и счетного механизма.
В зависимости от конструктивного исполнения счетчики выпускаются в исполнениях «Р», «Б» или «К».
На корпусе счетчиков могут быть расположены отверстия для измерения температуры, отбора давления и отверстия для установки монтажной скобы.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G10, G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000.
В зависимости от метрологических характеристик счетчики выпускаются в исполнениях «О», «3С», «4С», «5С», «6С», «У», «2У», «3У», «4У», «5У», «6У».
В зависимости от типа счетного механизма (направления потока газа) счетчики выпускаются в конструктивных исполнениях однонаправленными или двунаправленными.
Счетчик может быть установлен на вертикальном или горизонтальном участке трубопровода.
Счетчики могут комплектоваться низкочастотным(-и) и/или высокочастотными датчиками импульсов.
Структура условного обозначения счетчика:
RVG [1]-[2]-[3]-[4], где:
[1] - типоразмер: G10, G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000;
[2] - диаметр условного прохода: DN32, DN40, DN50, DN80, DN100, DN150, DN200;
[3] - исполнение в зависимости от метрологических характеристик: «О», «3С», «4С», «5С», «6С», «У», «2У», «3У», «4У», «5У», «6У»;
[4] - конструктивное исполнение: «Р», «Б», «К».
Пример условного обозначения счетчика типоразмера G25, с номинальным диаметром DN50, исполнения в зависимости от метрологических характеристик «У», конструктивного исполнения «Б», счетный механизм двунаправленный: RVG G25-DN50-y-B.
Общий вид счетчиков представлен на рисунке 1.
Заводской номер в виде цифрового кода наносится на циферблат счетного механизма одним из следующих методов: методом термопечати, лазерной маркировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Для исполнений «Б» и «К» пломбировку от несанкционированного доступа осуществляют:
- с помощью проволоки и свинцовой (пластмассовой) пломбы на винтах крепления счетного механизма и передней крышки с нанесением знака поверки;
- с помощью проволоки и свинцовой (пластмассовой) пломбы на винтах крепления задней крышки с нанесением знака завода-изготовителя или организации, выполнявшей ремонт.
Для исполнения «Р» пломбировку от несанкционированного доступа осуществляют:
- с помощью проволоки и свинцовой (пластмассовой) пломбы на винтах крепления счетного механизма с нанесением знака поверки;
- с помощью клейкой пломбы в местах крепления передней и задней крышки с нанесением знака завода-изготовителя или организации, выполнявшей ремонт.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Исполнение «Р»
Исполнение «Б», «К»

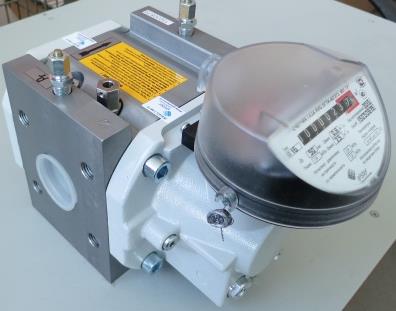

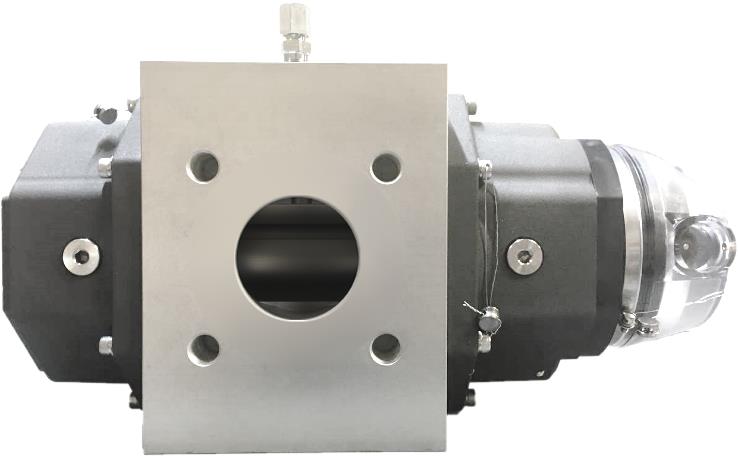

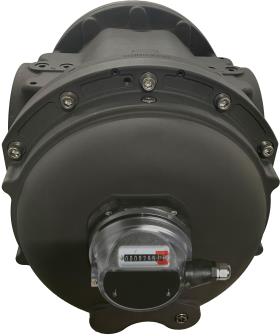

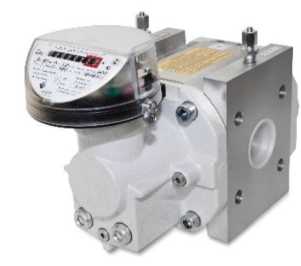

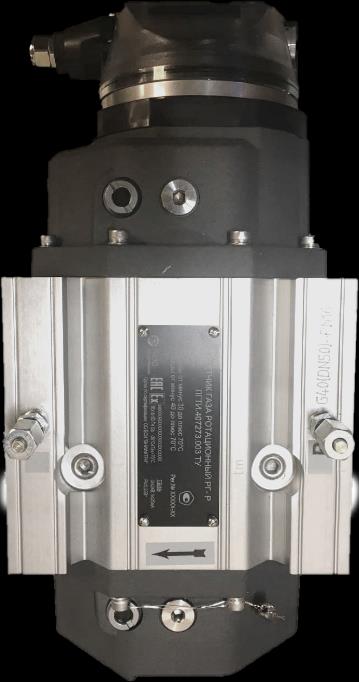

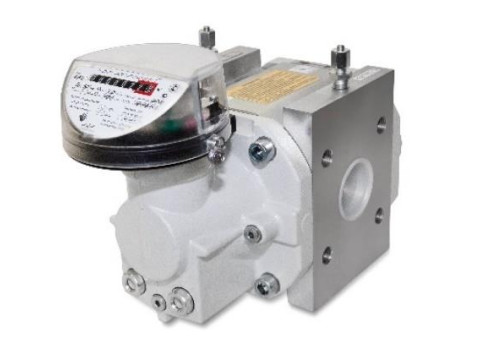

Рисунок 1 - Общий вид основных исполнений счетчиков
Исполнение «Б»

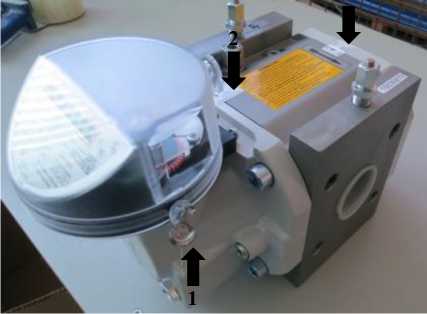

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа
1
1
Исполнение «Б», «К»
Исполнение «Р»
2

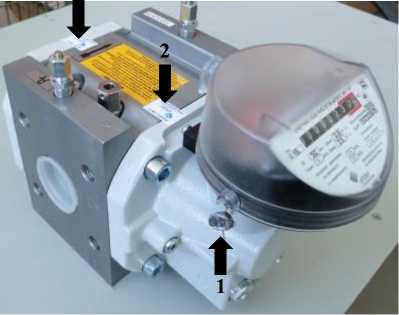

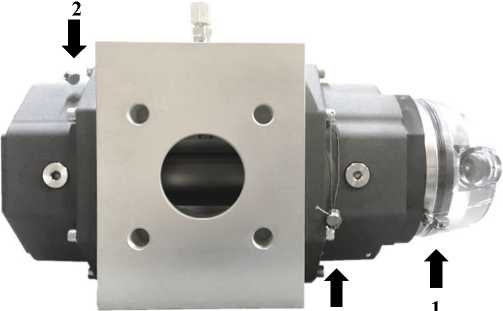

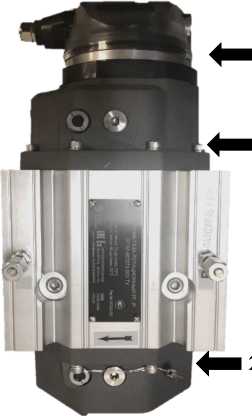

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки (1 - место для установки знака поверки, 2 - место для установки пломбы завода-изготовителя или организации, выполнявшей ремонт)

Технические характеристики
Таблица 1 -
счетчиков в исполнении «Р»
и технические
|
Типоразмер |
Номинальный диаметр DN |
Qmax, м3/ч |
Д |
иапазон рабочих расходов Qmin/Qmax |
Перепад давления при Qmax, Па | |||||
|
1:160 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 | ||||
|
Qmin, м3/ч | ||||||||||
|
G16 |
50 |
25 |
— |
— |
— |
— |
— |
0,8 |
1,3 |
55 |
|
G25 |
50 |
40 |
— |
— |
— |
0,6 |
0,8 |
1,3 |
2,0 |
80 |
|
G40 |
50 |
65 |
— |
0,8 |
1,0 |
1,3 |
2,0 |
3,0 |
0,8 |
230 |
|
G65 |
50 |
100 |
0,6 |
1,0 |
1,3 |
1,6 |
2,0 |
3,0 |
5,0 |
490 |
|
G100 |
80 |
160 |
1,0 |
1,6 |
2,0 |
2,5 |
3,0 |
5,0 |
8,0 |
425 |
|
G160 |
80 |
250 |
1,6 |
2,5 |
3,0 |
4,0 |
5,0 |
8,0 |
13,0 |
575 |
|
G250 |
100 |
400 |
2,5 |
4,0 |
5,0 |
6,0 |
8,0 |
13,0 |
20,0 |
810 |
|
G400 |
100 |
650 |
4,0 |
6,5 |
8,0 |
10,0 |
13,0 |
20,0 |
32,0 |
1700 |
|
G400 |
150 |
650 |
4,0 |
6,5 |
8,0 |
10,0 |
13,0 |
20,0 |
32,0 |
1700 |
|
Типоразмер |
Номинальный диаметр DN |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/Qmax |
Перепад давления при Qmax, Па |
|
1:160 1:100 1:80 1:65 1:50 1:30 1:20 | ||||
|
Qmin, м3/ч | ||||
|
Примечания 1 Приняты следующие обозначения: Qmax - максимальный объемный расход, м3/ч; Qmin - минимальный объемный расход, м3/ч. 2 Выпускаются все исполнения кроме «2У». | ||||
Таблица 2 - Метрологические и технические характеристики счетчиков в исполнениях «Б», «К»
|
Типоразмер |
Номинальный диаметр DN |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/Qmax |
Перепад давления при Qmax, Па | ||||||||
|
1:250 |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 | ||||
|
Qmin, м3/ч | ||||||||||||
|
G101) |
32 |
16 |
— |
— |
— |
— |
— |
— |
— |
0,3 ■ 0,5 |
200 | |
|
G101) |
40 |
16 |
— |
— |
— |
— |
— |
— |
— |
0,3 |
0,5 |
140 |
|
G101) |
50 |
16 |
— |
— |
— |
— |
— |
— |
— |
0,3 |
0,5 |
100 |
|
G162) |
32 |
25 |
— |
— |
— |
— |
— |
— |
— |
0,5 |
0,8 |
200 |
|
G161), 2) |
40 |
25 |
— |
— |
— |
— |
— |
— |
— |
0,5 |
0,8 |
140 |
|
G161), 2) |
50 |
25 |
— |
— |
— |
— |
— |
— |
— |
0,5 _ |
0,8 1,3 |
100 |
|
G251), 2) |
40 |
40 |
— |
— |
— |
— |
— |
0,5 |
п>-- |
170 | ||
|
G251), 2) |
50 |
40 |
— |
— |
— |
— |
— |
0,5 _ |
0,6 |
0,8 |
1,3 |
150 |
|
G401) |
40 |
65 |
— |
— |
— |
0,5 |
Го" " |
0,8 |
1 |
1,3 |
2 |
380 |
|
G401) |
50 |
65 |
— |
— |
— |
0,5 _ |
0,6 |
0,8 |
1 |
1,3 |
2 |
300 |
|
G651) |
50 |
100 |
0,4 |
Го" ' |
0,8 |
1 |
1,3 |
1,6 |
2 |
3 |
460 | |
|
G1001), 2) |
80 |
160 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
5 |
500 |
|
G1601) |
80 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
620 |
|
G1601) |
100 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
620 |
|
G2501) |
80 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
800 |
|
G2501) |
100 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
800 |
|
G4001) |
100 |
650 |
2,5 |
з — |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
900 |
|
G4001) |
150 |
650 |
— |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
430 | |
|
G6501) |
150 |
1000 |
— |
— |
6 |
8 |
10 |
12 |
16 |
20 |
33 |
500 |
|
G10001) |
200 |
1600 |
— |
— |
10 |
12 |
16 |
20 |
24 |
32 |
53 |
650 |
|
1) Исполнение «Б». 2) Исполнение «К». Примечания 1 Исполнение счетчика «2У» возможно только для рабочих расходов, расположенных справа от утолщенной линии. 2 Исполнение «3С», «4С», «5С», «6С», «3У», «4У», «5У», «6У» возможны только для рабочих расходов, расположенных справа от пунктирной линии 3 Приняты следующие обозначения: Q max - максимальный объемный расход, м3/ч; Q min - минимальный объемный расход, м3/ч. | ||||||||||||
Таблица 3 - Пределы допускаемой относительной погрешности измерения объема газа
|
Исполнение |
Диапазон объемного расхода |
Пределы допускаемой относительной погрешности измерения объема газа1), % |
|
«О», «У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±2,0 ±1,0 |
|
«3С», «3У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,9 ±1,0 |
|
«4С», «4У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,7 ±1,0 |
|
«5С», «5У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,6 ±1,0 |
|
«6С», «6У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,4 ±1,0 |
|
«2У» |
от Qmin до Qmax включ. |
±0,9 |
|
1) Пределы относительной погрешности при измерении объема нормированы во всем диапазоне рабочих условий счетчика. 2) Для исполнений «О», «3С», «4С», «5С», «6С» соответствует 0,PQmax; для исполнений «У», «2У», «3У», «4У», «5У», «6У» соответствует 0,05^Qmax. Примечание - Приняты следующие обозначения: Qt - значение переходного объемного расхода при рабочих условиях, м3/ч; Qm in - минимальный объемный расход, м3/ч; Qm ax - максимальный объемный расход, м3/ч. | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Типоразмер |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
G400 |
G650 |
G1000 |
|
Порог чувствительности, м3/ч: - исполнение «Р» - исполнение «Б», «К» |
— 0,08 |
0,1 0,08 |
0,1 0,08 |
0,1 0,08 |
0,1 0,08 |
0,16 0,15 |
0,25 0,15 |
0,4 0,2 |
0,65 0,4 |
— 0,7 |
— 1 |
|
Емкость счетного 3 механизма, м3 |
999999,99 |
9999999,9 |
9999999 9 | ||||||||
|
Цена деления ролика 3 младшего разряда, м3 |
0,002 |
0,02 |
0,2 | ||||||||
|
Цена оборота ролика 3 младшего разряда, м3 |
0,1 |
1 |
10 | ||||||||
|
Рабочее давление измеряемой среды, МПа, не более |
1,6 | ||||||||||
|
Температура измеряемой среды, °С |
от -30 до +70 | ||||||||||
|
Наименование характеристики |
Значение | ||||||||||
|
Типоразмер |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
G400 |
G650 |
G1000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +70 98 от 96 до 104 | ||||||||||
|
Маркировка взрывозащиты |
1 Ex ib IIB T4 Gb X | ||||||||||
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 | ||||||||||
Таблица 5 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на циферблат счетного механизма методом печати или гравировки и на титульный лист паспорта типографским способом или методом печати.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ротационный |
RVG |
1 |
|
Руководство по эксплуатации1) |
ЛГТИ.407273.001 РЭ |
1 |
|
Паспорт1) |
ЛГТИ.407273.001 ПС |
1 |
|
Сетка коническая защитная |
— |
1 |
|
Емкость с маслом |
— |
1 |
|
Шильдик направления потока |
— |
1 |
|
Датчик импульсов низкочастотный ТВ492) |
— |
1 |
|
1) В бумажной и/или электронной форме. 2) Только для исполнений «Б», «К». | ||
Сведения о методах измерений
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ЛГТИ.407273.001 ТУ «Счетчики газа ротационные RVG. Технические условия»
