Системы измерений массы светлых нефтепродуктов УИП-9602
| Номер в ГРСИ РФ: | 16553-03 |
|---|---|
| Производитель / заявитель: | ООО Предприятие "Информационно-измерительная техника", г.Королев |
Для измерения уровня, плотности и температуры светлых нефтепродуктов, уровня, температуры сжиженных газов, а также уровня подтоварной воды в резервуарах, с последующим расчетом их массы при учетно-расчетных и технологических операциях на нефтебазах, нефтехранилищах, автозаправочных станциях, газонаполнительных.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 16553-03 |
| Действует | по 13.06.2028 |
| Наименование | Системы измерений массы светлых нефтепродуктов |
| Модель | УИП-9602 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 87cc447e-f985-0909-c53c-a7bd6dbf12da |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | ТУ 4000-001-31318902 (АТУШ2.838.002 ТУ) |
| Класс СИ | 29.01.04 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 16.08.2013 продлен срок свидетельстваВзамен № 16553-97 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 16.08.2018 |
| Номер сертификата | 15521 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 920 п. 28 от 16.08.201309д от 24.07.08 п.17808 от 22.07.03 п.240 |
Производитель / Заявитель
Общество с ограниченной ответственностью Предприятие «Информационно-измерительная техника» (ООО «Информационно-измерительная техника»), Московская обл., г. Королев
Россия
141070, Московская обл., Октябрьский б-р, 12, тел./факс (095) 513-14-34
Поверка
| Методика поверки / информация о поверке | АТУШ.400000.001 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1926
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1917 (100%) |
| Неуспешных поверок (СИ непригодно) | 9 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
16553-03: Описание типа
2023-16553-03-1.pdf
|
Скачать | 179.6 КБ | |
|
16553-03: Методика поверки
2023-mp16553-03.pdf
|
Скачать | 12.6 MБ |
Описание типа
Назначение
Системы измерений массы светлых нефтепродуктов УИП-9602 (далее система УИП-9602) предназначены для измерений уровня, плотности, температуры светлых нефтепродуктов (далее НП), уровня, температуры сжиженных газов (далее СГ), а также уровня подтоварной воды для НП и СГ в резервуарах.
Описание
Система УИП-9602 состоит из первичных преобразователей (БПП): уровня, плотности (только для НП), температуры и уровня подтоварной воды, а также блока преобразователей (БПР), блока коммутации (БК), блока сопряжения (БС) и ПЭВМ или спецвычислителя MCU.
Внешний вид системы представлен на рисунках 1, 2, 3, 4.

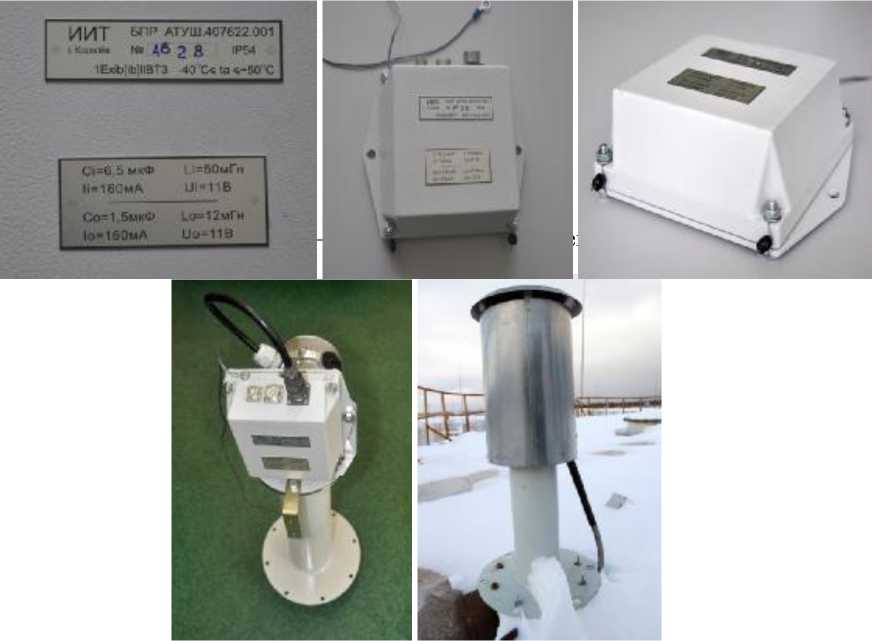

Рисунок 1 - Блок коммутации

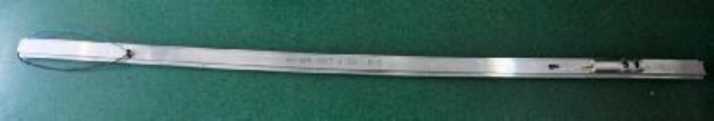

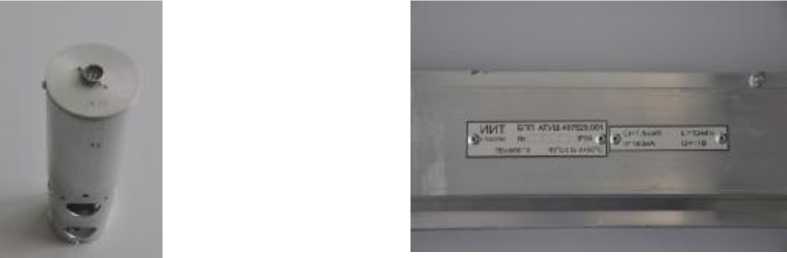

Рисунок 2 - Первичные преобразователи: уровня, плотности, температуры и уровня подтоварной воды
Рисунок 4 - Узлы крепления
БПП с датчиками уровня и подтоварной воды и БПР образуют канал измерения уровня БПП с датчиками плотности (от 1 до 8) и БПР образуют канал измерения плотности БПП с датчиками температуры и БПР образуют канал измерения температуры, имеющий два исполнения:
- ТС-4;
- ТС-4М.
К одному БК подключается до 6 БПП. Количество БК, подключаемых к ПЭВМ или спецвычислителю, определяется заказом.
Принцип действия датчика уровня основан на изменении электрической емкости конденсаторов датчика по мере их заполнения НП или СГ и преобразовании в электрический сигнал. При этом амплитуда выходных сигналов датчиков пропорциональна уровню заполнения межэлектродного пространства конденсаторов.
Принцип работы датчика плотности основан на измерении величины выталкивающей силы, действующей на погруженный в НП поплавок, с последующим ее преобразованием в электрический сигнал.
Для измерения температуры используется один из двух типов датчиков температуры.
В ТС-4 используются цифровые датчики температуры (до 8), основанные на измерении разности частот температурно-зависимого и опорного генераторов, собранных в одном корпусе чувствительного элемента.
В ТС-4М используются платиновые датчики температуры (до 16), принцип работы которых основан на изменении сопротивления датчиков в зависимости от температуры окружающей среды.
Датчики температуры располагаются равномерно в пределах высоты наполнения резервуара продуктом.
Вся информация с БПП, где преобразуется в коды, поступает на входы БК, а затем на один из входов БС и на вход ПЭВМ или спецвычислителя MCU, где происходит ее обработка и индикация результатов измерений в виде физической величины в реальном масштабе времени.
При этом расчет массы НП в резервуарах производится в соответствии с ГОСТ Р 8.595-2004 по результатам измерений уровня, плотности и температуры НП и с использованием градуировочных таблиц, полученных по ГОСТ 8.346-2000 или ГОСТ 8.540-2000.
Масса СГ рассчитывается при введении плотности в ПЭВМ вручную, по результатам лабораторных измерений.
Программное обеспечение
Идентификационные данные системы УИП-9602 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UIP-9602 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.1.0.0 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
DE3AE1A05882C7D1B2ED22ED1C96DFB7 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD 5 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
Светлые нефтепродукты (бензин, дизельное топливо и т.п.), сжиженные газы и подтоварная вода |
|
Диапазон измерений уровня, м |
от 0,01 до 21 |
|
Диапазон измерений плотности НП (при вязкости не более 600 мм2/с), кг/м3 |
от 600 до 1000 |
|
Диапазон измерений температуры рабочей среды, °С |
от -40 до +50 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня подтоварной воды, мм |
от 10 до 135 |
|
Пределы допускаемой абсолютной погрешности измерений: - уровня НП и СГ, мм - уровня подтоварной воды, мм - плотности НП, кг/м3 |
± 1 ± 2 ± 0,5 или ± 1,0 * |
|
Пределы допускаемой абсолютной погрешности измерений температуры: - с ТС-4, °С - ТС-4М, °С |
± 0,5 ± 0,2 |
|
Пределы допускаемой относительной погрешности измерений массы: - НП, до 120 т, % - НП, от 120 т и более, % - СГ, % |
± 0,65**) ± 0,5**) ± 1,5**) |
|
* В соответствии с заказом; * * Минимальная масса и объем принимаемого (отпускаемого) продукта определяются по методике выполнения измерений для каждого конкретного резервуара с учетом его относительной погрешности градуировки и абсолютной погрешности измерений плотности продукта. Относительная погрешность градуировки резервуара не должна превышать ±0,25%. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты: - блок коммутации БК - блок преобразователей БПР - блок первичных преобразователей БПП |
[Exib]IIB 1[Exib]IIBT3 - 40°C<ta< + 50°C 1[Exib]IIBT3 - 40°C< ta < + 50°C |
|
Электропитание: - напряжение, В - частота, Гц |
187...242 50 ± 1 |
|
Средняя наработка на отказ при доверительной вероятности 0,8, не менее, ч |
10 000 |
|
Полный срок службы УИП-9602, не менее, лет |
10 |
Знак утверждения типа
наносится на этикетки БПП, БПР, БК и на титульные листы эксплуатационной документации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Системы измерений массы светлых нефтепродуктов |
УИП-9602 | |
|
Блок первичных преобразователей:** |
БПП |
по заказу |
|
- датчик уровня |
до 21 м* | |
|
- датчик плотности |
до 8 шт.* | |
|
- датчик температуры |
ТС-4 ТС-4М |
до 8 шт.* до 16 шт.* |
|
Блок преобразователей |
БПР |
по заказу |
|
Блок коммутации |
БК |
по заказу |
|
Блок сопряжения |
БС |
1 шт. |
|
Программное обеспечение на твердом носителе |
1 шт. | |
|
Паспорт |
ПС |
1 шт. |
|
Руководство по эксплуатации |
АТУШ.400000.01 РЭ |
1 шт. |
|
ПЭВМ |
по заказу | |
|
Спецвычислитель |
MCU |
по заказу |
|
Методика поверки |
АТУШ.400000.001 МП с изменением №1 |
1 шт. |
|
* - в соответствии с заказом * * - Система УИП-9602 может использоваться в комплектации датчик уровня, датчик плотности, датчик температуры как самостоятельные измерительные каналы. | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности;
ГОСТ Р 8.595-2002 Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;
ТУ 4000-001-31318902-00 Система измерений массы светлых нефтепродуктов УИП-9602. Технические условия.
