Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200

Назначение

Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200 (далее - весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов виброчастотного датчика, возникающей под действием силы тяжести взвешиваемого груза, в выходной аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал поступает в устройство обработки аналоговых данных (микропроцессор), в котором сигнал обрабатывается для отображения на цифровом дисплее (терминал управления) результатов взвешивания в единицах массы.

Результаты взвешивания и значения массы груза индицируются на цифровом дисплее, расположенном на стойке вместе с функциональной клавиатурой, предназначенной для управления процессом взвешивания.

Конструктивно весы состоят из грузоприёмного устройства, весоизмерительного прибора с виброчастотным датчиком, цифрового дисплея (терминал управления).

Условное обозначение весов имеет следующий вид:

ВМЭН-Х^^-С-И-СТ-Д-А-ЗВ-ПК.

где:    Х - наибольший предел взвешивания (150, 200);

[Z1/Z2] - значение цены поверочного деления;

[С] - наличие в весах сервисных функций;

[И] - наличие интерфейса связи с персональным компьютером;

[СТ] - терминал управления - на стойке;

[А] - автономный источник питания;

[Д] - грузоприемное устройство и терминал управления, выполнены в отдельных корпусах, варианты исполнения терминалов управления - Д1, Д2, Д3;

[ЗВ] - озвучивание показаний весов;

[ПК] - индикация показаний на персональном компьютере.

Питание весов осуществляется через адаптер сетевого электрического питания (сетевое питание) или аккумулятора или батареек (автономное питание). В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство установки по уровню (Т.2.7.1);

- устройство первоначальной установки нуля (Т.2.7.2.4);

- устройство слежения за нулём (Т.2.7.3);

- устройство уравновешивания тары (Т.2.7.4.1);

- многоцелевое использование показывающих устройств (4.4.4);

- запоминающее устройство (4.4.6).

Общий вид весов показан на рисунке 1.

ВМЭН-Х^1^2-Д1-А

ВМЭН-Х^1^2-Д2-А

ВМЭ11-X-Z1/Z2-CT-A

ВМЭН^1^2-Х-ДЗ

ВМЭН-Х^^-А

ВМЭ11-X-Z1/Z2-A-3B

BMDII-X-Zi/A-C-CT-A

ВМЭ11-Х^1М2-С-СТ-11К

ВМЭН-200-^2-С-(И)-СТ-А

ВМЭН-150(200)^1^2-С-(И)-Д1-А

ВМЭН-200-^2--С-ПК

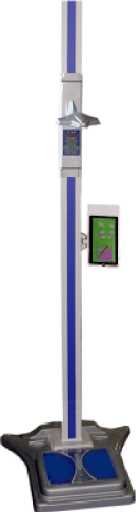

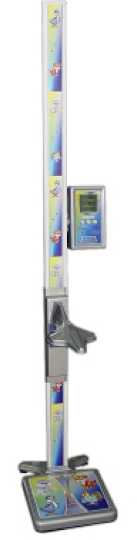

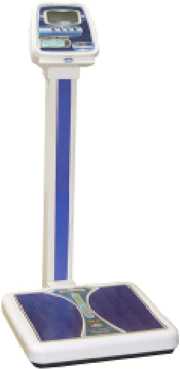

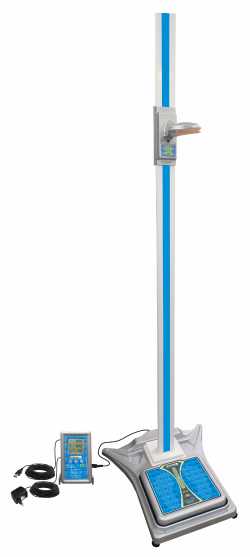

Рисунок 1 - Общий вид весов

Весы выпускаются с жидкокристаллической и люминесцентной индикацией.

Весы выпускаются в различной цветовой гамме.

Весы с сервисными функциями могут поставляться в комплекте с ростомером типа РЭП (регистрационный номер 46693-11 в ФИФ ОЕИ), и интерфейсом USB для передачи данных на персональный компьютер.

Заводской номер в числовом формате в виде арабских цифр наносится на маркировочный шильдик, расположенный на задней стенке весов, фотохимическим или типографским способом.

Знак поверки непосредственно на весы не наносится.

Места пломбировки весов от несанкционированного доступа приведены на рисунке 2.

ВМЭН-Х-ад2-ДЗ

ВМЭН-Х^1^2-Д1-А

ВМЭН-Х^1^2-Д2-А

B\DII-X-Z1/Z2-C-CT-1IK      ВМЭН-Х^^-СТ-А       ВМЭН-Х^^-А

ВМЭ11-X-Z1/Z2-C-CT-A                                      ВМЭ11-X-Z1/Z2-A-3B

BM3H-200-Z1/Z2-C-(H)-CT-A                            BM3H-200-Zi/Z2.-C-nK

ВМЭН-150(200)^1^2-С-(И)-Д1-А

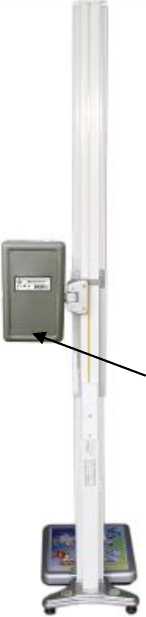

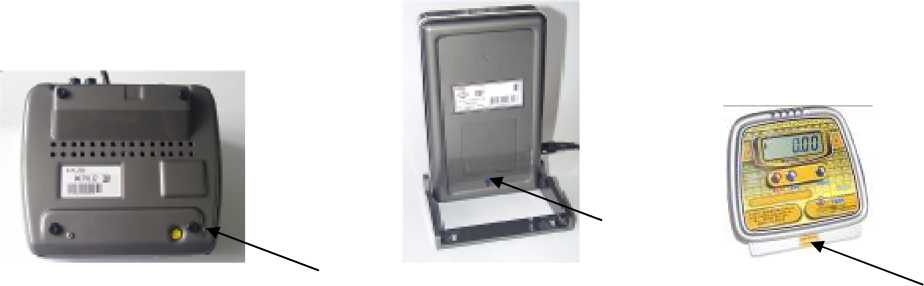

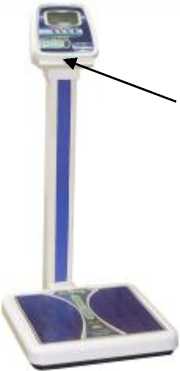

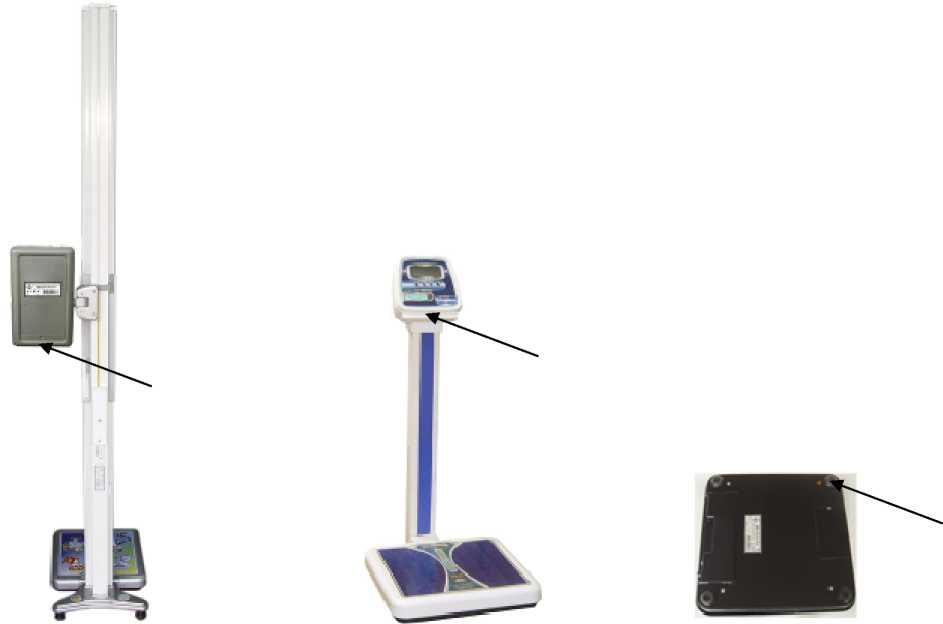

Рисунок 2 - Места пломбировки весов

Программное обеспечение

Идентификационные данные программного обеспечения (1О) весов приведены в таблице 1.

Таблица 1

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению ПО осуществляется только в сервисном режиме, вход в который защищен административным паролем, который находится у изготовителя. Для всех модификаций весов пломбируется терминал управления или грузоприемное устройство. Пломба представляет собой оттиск клейма, где указаны: условный шифр организации, проводившей проверку; индивидуальный знак поверителя; год проведения поверки.

Номер версии, цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) ПО отображается на цифровом дисплее весов.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

По метрологическим характеристикам весы выпускаются в различных модификациях, отличающихся пределами взвешивания и значения нормируемых метрологических характеристик.

Метрологические и технические характеристики весов приведены в таблицах 2 и 3 соответственно.

Таблица 2 - Метрологические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 средний (III)

Пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на грузоприёмном устройстве и на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4

Сведения о методах измерений

приведены в руководстве по эксплуатации для модификаций:

- вмэн-х^1^2-д1-(Д2)-а      вм'Э i-x-Zi/Z2-;i3.      вмэн-х^^-а,

ВМЭН-Х^1^2-СТ-А, ВМЭН-150(200)- Zi/Z2-C-(^—41-A в разделе 3 «Установка весов и порядок работы»;

- ВМЭН-200^1^2--С-ПК, ВМЭН-Х^1^2-С-СТ-ПК в разделе 5 «Работа с весами»;

- ВМЭ11-X-Z1/Z2-C-CT-A. ВМЭН-2ОО^1^2--С-(И)-СТ-А в разделе 3 «Подготовка весов к работе и работа с весами».

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;

ТУ 9441-022-00226454-2005. Весы напольные медицинские ВМЭН-150, ВМЭН-200. Технические условия.
