Измерители относительной плотности жидкостей Densimat

Назначение

Измерители относительной плотности жидкостей «Densimat» фирмы «GIBERTINI ELETTRONIKA SRL», Италия, предназначены для измерения объемного содержания спирта, общего сухого остатка, оценки сусла в спиртосодержащих образцах, а также измерения относительной плотности жидкости.

Описание

Принцип действия измерителей относительной плотности жидкостей «Densimat» основан на определении плотности жидкости методом гидростатического взвешивания. Относительной плотностью в данном случае является отношение плотности жидкости при температуре измерения к плотности дистиллированной воды при 20°С. Внешний вид измерителя относительной плотности жидкостей «Densimat» представлен на рис.1.

Измеритель относительной плотности жидкостей «Densimat» состоит из электронных гидростатических весов «Densimat», датчика температуры, стеклянного поплавка, калиброванного по весу и объему, и электронного модуля «Alcomat 2». Определение плотности жидкости производится взвешиванием в этой жидкости поплавка. Вес поплавка будет зависеть от плотности и температуры жидкости. По величине изменения веса поплавка в жидкости относительно его веса в воздухе определяется плотность жидкости. Электронный модуль «Alcomat 2» предназначен для автоматизации измерений объемного содержания спирта в водно-спиртовых растворах. На дисплей выводятся следующие данные:

- относительная плотность жидкости при температуре измерения;

- температура жидкости;

- относительная плотность жидкости при 20°C.

В случае работы с водно-спиртовыми растворами на дисплей выводится дополнительная информация:

- относительная плотность водно-спиртового раствора, приведенная к 20 °С;

- объемное содержание спирта.

Программное обеспечение

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений определяется как уровень «C» в соответствии с МИ 3286-2010.

Управление процессом измерения осуществляется от внутреннего котроллера. Внутренний контроллер совместим с компьютером, либо с электронным модулем «Alcomat 2» с помощью специального программного комплекса, в состав которого входят:

1. Программное обеспечение для изменения настроек измерителя относительной плотности жидкостей «Densimat».

2. Программное обеспечение, для визуализации данных, поступающих от взвешивающего устройства и термодатчика, и удаленного управления функциями измерителя относительной плотности жидкостей «Densimat».

Для подключения с компьютером, либо с электронным модулем «Alcomat 2», применяется последовательный порт интерфейса RS-232.

Программное обеспечение состоит из следующих частей.

Метрологически значимая часть, состоящая из внутреннего программного обеспечения, используемого также для изменения настроек измерителя относительной плотности жидкостей «Densimat», как то:

- внутренняя калибровка весов;

- термостатирование измерительной ячейки;

- параметры вывода данных на дисплей прибора;

- коррекция данных, получаемых с аналогово-цифрового конвертора;

- возможность сохранения изменений в EEPROM измерителя относительной плотности жидкостей «Densimat»;

- обсчет и конвертация данных, получаемых с измерителя относительной плотности жидкостей «Densimat» и электронного модуля «Alcomat 2».

Идентификационные данные метрологически значимого программного обеспечения.

Технические характеристики

Диапазон измерения относительной плотности жидкости ..............

Пределы допускаемой абсолютной погрешности измерения относительной плотности ..............................................

Предел допускаемого значения среднего квадратического отклонения результата измерения, не более ..................................

Диапазон рабочих температур, °С ..................................................

Пределы допускаемой абсолютной погрешности измерения температуры, °С ...............................................................

Потребляемая мощность, В •А, не более ...........................................

Напряжение питания, В .....................................................................

Частота напряжения питания, Гц .....................................................

Г абаритные размеры, мм, не более ..................................................

Масса, кг, не более ..............................................................................

от 0,75 до1,35;

±0,0002;

0,0001;

от 15 до 25;

±0,05;

10;

220 +10%-15%;

50 ±1%;

210x355x550;

9,5.

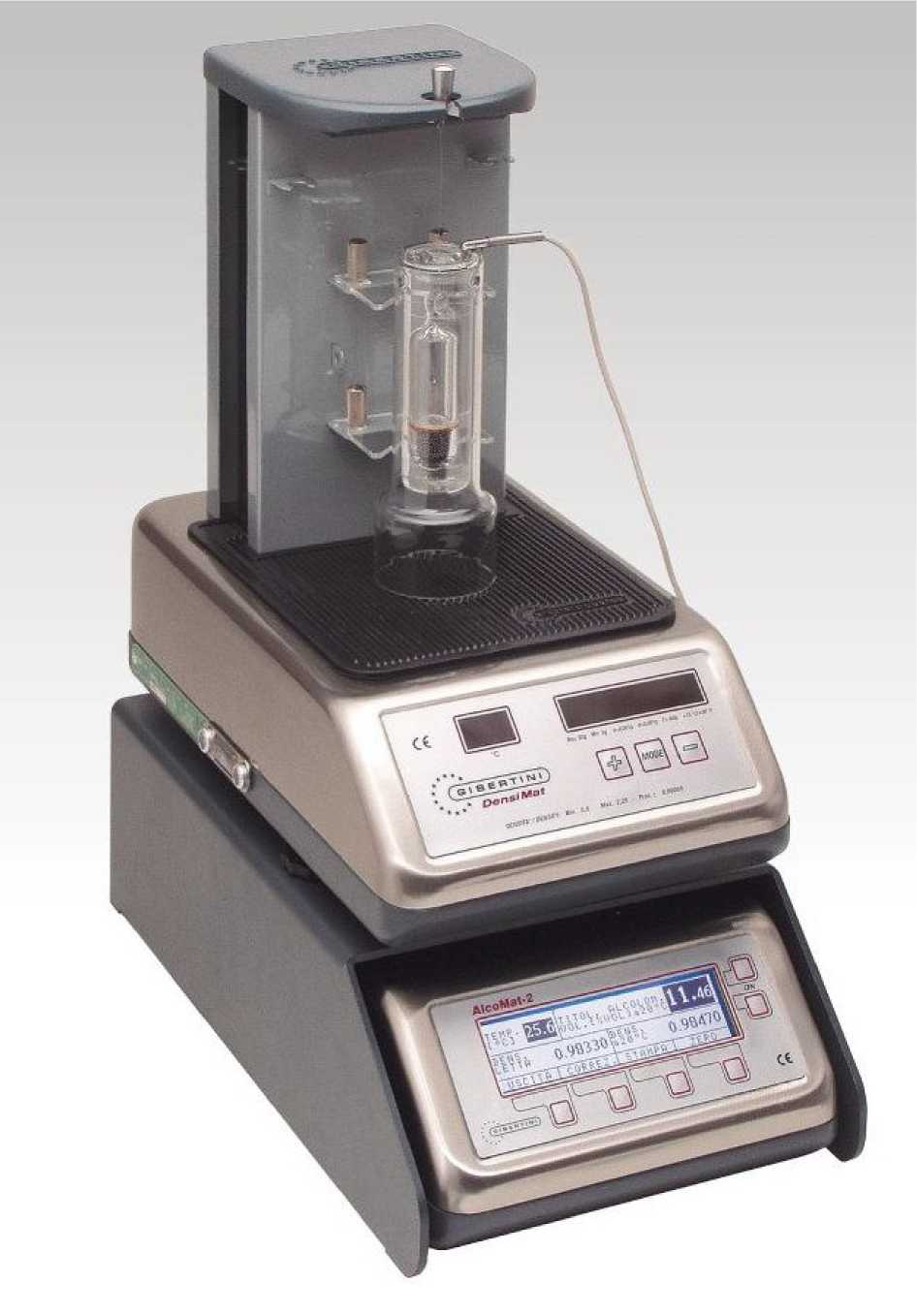

Рис. 1.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на лицевую панель измерителя «Densimat» в виде голографической наклейки.

Комплектность

- электронные гидростатические весы «Densimat»;

- датчик температуры;

- два поплавка, калиброванных по весу и объему;

- два цилиндра с двойными стенками емкостью 70 мл;

- источник питания;

- руководство по эксплуатации на русском языке;

- методика поверки;

- электронный модуль «Alcomat 2»;

- 1 кабель для соединения приборов «Alcomat 2» и «Densimat» (RS-232);

- 1 сетевой шнур «Alcomat 2».

Принадлежности, поставляемые по заказу:

- чашка весов для метрологического контроля;

- меры массы;

- дополнительные поплавки;

- цилиндр для проведения измерений в непрерывном режиме;

- принтер.

Поверка

осуществляется по методике поверки МП РТ 1502-2011 «Измерители относительной плотности жидкостей «Densimat». Методика поверки», утвержденной 15 марта 2011 г. ФГУ «Рос-тест-Москва». Основные средства поверки:

- ареометры общего назначения АОН - рабочие эталоны 1-го разряда. Абсолютная погрешность ±0,1 кг/м3;

- поверочные смеси, приготовленные в соответствии с Рекомендациями по метрологии Р 50.2.041-2004 «ГСИ. Ареометры стеклянные. Методика поверки».

Сведения о методах измерений

Методики измерений приведены в руководстве по эксплуатации.

Нормативные документы

1 Руководство по эксплуатации фирмы «GIBERTINI ELETTRONIKA SRL», Италия.

2 ГОСТ 8.024-2002 «Государственная поверочная схема для средств измерений плотности».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
