Преобразователи термоэлектрические ТХА-08

Назначение

Преобразователи термоэлектрические (далее - ТП или термопреобразователи) ТХА-08 предназначены для непрерывного измерения температуры воды реакторных установок АЭС в атомной энергетике, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.

Описание

Измерение температуры с помощью ТП основано на явлении возникновения термоэлектродвижущей силы (далее по тексту - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении его рабочего и свободных концов в среды с различными температурами. Величина ТЭДС определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Термопреобразователи состоят из следующих основных элементов:

- первичного преобразователятемпературы - термопары, предназначенной для преобразования измеряемой температуры в эквивалентное изменение ТЭДС;

- электрической изоляции;

- защитной арматуры.

ТП выполнен без крепежного устройства с головкой для подключения соединительных линий.

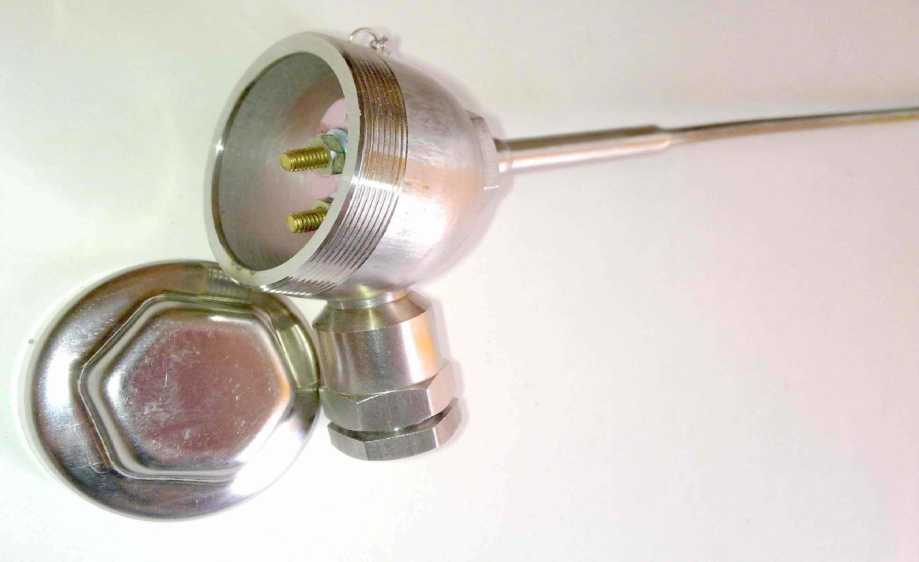

Фото общего вида термопреобразователя представлено на рисунке 1.

Рисунок 1 - ТП ТХА-08

Термопары термопреобразователей изготавливают из термопарного кабеля КТМС(ХА) диаметром 5 мм, ТУ 16-505.757-75.

Материал термоэлектродов: хромель (положительного) и алюмель (отрицательного).

Материал защитной арматуры ТП - сталь 12Х18Н10Т (08Х18Н10Т), ГОСТ 5632-72, ГОСТ 5949-75, ГОСТ 9941-81.

Технические характеристики

Диапазон измеряемых температур термопреобразователей:

- от 0 до плюс 100оС - для ТП, предназначенных для использования в атомной энергетике;

- от минус 40 до плюс 800 оС - для ТП общепромышленного применения.

Тип ТП - ТХА (хромель-алюмелевые), буквенное обозначение номинальной статической характеристики (далее - НСХ) преобразования ТП по ГОСТ 6616-94 - К.

НСХ ТП соответствует ГОСТ Р 8.585-2001.

Пределы допускаемых отклонений (At, °С) ТЭДС ТП от НСХ в температурном эквиваленте при выпуске из производства соответствуют классу 2 по ГОСТ Р 8.585-2001:

At = ± 2,5 °С при температуре от минус 40 до плюс 333 °С,

At = ± 0,0075 • t при температуре свыше плюс 333 °С до плюс 1200 °С,

где t - значение измеряемой температуры,°С.

По наличию контакта термопары с металлической частью защитной арматуры ТП выполнены с изолированной (И) термопарой.

По количеству термопар в одной зоне ТП выполняются одинарными.

Показатель тепловой инерции ТП при коэффициенте теплоотдачи практически равном бесконечности, с, не более: 5,0.

Электрическое сопротивление изоляции, МОм, не менее: 100 (при температуре (25 ± 10) оС и относительной влажности от 50 до 80 %).

Диаметр монтажной части ТП, мм: 5.

Длина монтажной части ТП, мм: 12500.

Масса, кг, не более - 1,8.

Климатическое исполнение ТП - УХЛ4 по ГОСТ 15150-69, группа исполнения Д2 по ГОСТ Р 52931-2008.

Нормальный режим эксплуатации ТП определяется следующими воздействующими факторами:

1) для погружаемой части:

- среда - вода;

- температура воды - до плюс 100 оС;

- давление - до 0,3 МПа;

- мощность экспозиционной дозы гамма-излучения, рад/ч - 7,2 •IO5;

- плотность потока нейтронов, 1/(см2^с) -24010;

2) для клеммной головки:

- среда - воздух;

- относительная влажность - не более 85% при температуре до плюс 85 оС;

- температура окружающего воздуха - (от плюс 5 до плюс 85) оС.

По устойчивости к помехам ТП относятся к группе исполнения III по ГОСТ Р 50746-2000.

ТП относятся к категории I сейсмостойкости по НП-031-01.

ТП являются устойчивыми и прочными к воздействию синусоидальных вибраций, допустимых для группы исполнения L3 по ГОСТ Р 52931-2008.

ТП герметичен к рабочей среде. Класс герметичности V по ПНАЭ Г-7-019-89.

ТП являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

Назначенный срок службы ТП - 5 лет.

Назначенный ресурс 25000 ч.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТП.

Комплектность

Термопреобразователь - 1 шт.

Паспорт ТХА-08.000 ПС Преобразователь термоэлектрический - 1 экз. (групповой паспорт на партию ТП до 25 шт.).

Руководство по эксплуатации ТХА-08.000 РЭ Преобразователь термоэлектрический - 1 экз. (на партию ТП до 25 шт.).

Сведения о методах измерений

приведены в Руководстве по эксплуатации ТХА-08.000 РЭ.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 95  2672-2007  (ТХА-08.000ТУ) Преобразователь термоэлектрический.

Технические условия;

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
