Анализаторы вольтамперометрические ЭКОТЕСТ-ВА
| Номер в ГРСИ РФ: | 16997-03 |
|---|---|
| Категория: | Вольтамперметры |
| Производитель / заявитель: | ООО "Эконикс-Эксперт", г. Москва |
|
16997-03: Описание типа
2023-16997-03.pdf
|
Скачать | 1.2 MБ |
Для измерения массовой концентрации ионов кадмия (Cd2+), свинца (Pb2+), меди (Cu2+) и цинка (Zn2+) в пробах воды, пищевых продуктов, медицинских препаратов и других материалов, подготовленных по методикам количественного химического анализа, в химико-технологических, агрохимических, экологических и аналитических лабораториях (центрах).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 16997-03 |
| Действует | по 12.03.2029 |
| Наименование | Анализаторы вольтамперометрические |
| Модель | ЭКОТЕСТ-ВА |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0a423c08-4e36-487a-52de-f7f39fb31069 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | ТУ 4215-005-52722949-03 |
| Класс СИ | 31.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 26.05.2014 продлен срок свидетельстваВзамен № 16997-98 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 26.05.2019 |
| Номер сертификата | 15902 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 672 п. 02 от 26.05.201404д2 от 14.05.09 п.11709д от 16.09.03 п.100 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ЭКОНИКС-ЭКСПЕРТ" (ООО "ЭКОНИКС-ЭКСПЕРТ"), г. Москва
Россия
Старокалужское ш., 62 Тел./факс (495) 974-23-45 (117919, Ленинский пр-т, 55, НИУИФ, тел. 974-23-46; (117919, ул.акад.Бакулева, 6, кв.179 Тел. 936-89-41, 936-89-42), факс 936-89-43, E-mail: ionomer@ionomer.ru, ionomer@kbpauk.ru, eexpert@mail.ru
Поверка
| Методика поверки / информация о поверке | КТЖГ.414314.005 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 434 (98%) |
| Неуспешных поверок (СИ непригодно) | 8 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
16997-03: Описание типа
2023-16997-03.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Анализаторы вольтамперометрические ЭКОТЕСТ-ВА (в дальнейшем - анализаторы) предназначены для измерений массовой концентрации ионов химических элементов и веществ, в частности ионов кадмия (Cd2+), свинца (Pb2+), меди (Cu2+) и цинка (Zn2+) в пробах воды, почв, пищевых продуктах, медицинских препаратах и других материалах, подготовленных по методикам количественного химического анализа.
Описание
Принцип работы анализаторов основан на методе вольтамперометрического анализа жидкостей. Зависимость силы электрического тока в цепи электрохимической ячейки от приложенного к ячейке электрического потенциала - вольтамперограмма - имеет вид одного (одноэлементная анализируемая среда) или нескольких (многоэлементная анализируемая среда) пиков. Местоположение пиков на потенциальной оси вольтамперограммы определяется значением окислительно-восстановительного потенциала химических элементов и веществ анализируемой среды, а амплитуда пиков вольтамперограммы - массовой концентрацией ионов этих элементов и веществ.
Анализаторы состоят из электрохимической ячейки, измерительного преобразователя (ИП) и IBM совместимого персонального компьютера с установленным пакетом программного обеспечения. Конструктивные особенности анализаторов позволяют автоматизировать процессы выделения, идентификации и измерения амплитуды пиков вольтамперограммы, а также обработки измерительной информации и расчёта значений массовой концентрации ионов химических элементов и веществ анализируемой среды.
Анализаторы могут работать как с классическими электрохимическими ячейками на основе стационарных или вращающихся дисковых электродов, так и с ячейками, в состав которых входят комбинированные электроды, микроэлектроды и мембранные амперометрические электроды. Анализаторы могут управлять внешним устройством, обеспечивающим автоматизацию процесса замены анализируемой среды (автосамплер).
Анализаторы выпускаются в двух модификациях, имеющих одинаковые метрологические характеристики. Модификация ЭКОТЕСТ-ВА обеспечивает работу электрохимической ячейки в двух- и трёхэлектродных режимах, модификация ЭКОТЕСТ-ВА-4 обеспечивает работу электрохимической ячейки в двух-, трёх- и четырёхэлектродных режимах.

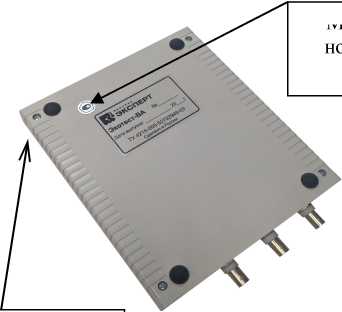

На рисунке 1 показан внешний вид ИП анализатора ЭКОТЕСТ-ВА с электрохимической ячейкой (а) и место пломбировки ИП анализатора от несанкционированного доступа, место нанесения серийного номера и знака утверждения типа (б).
а
Место нанесения серийного номера и знака утверждения типа
б
Место пломбировки
Рисунок 1-Внешний вид ИП анализатора ЭКОТЕСТ-ВА с электрохимической ячейкой (а), место пломбировки ИП анализатора от несанкционированного доступа, место нанесения серийного номера и знака утверждения типа (б)
Серийный номер наносится несмываемой краской на самоклеящуюся этикетку, выполненную типографским способом на задней панели анализатора.
Программное обеспечение
В ИП анализатора имеется встроенное метрологически значимое программное обеспечение.
Программное обеспечение предназначено для приложения электрического потенциала к электрохимической ячейке и измерения силы возникающего в ней электрического тока. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VA |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
499602D2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации ионов, мкг/дм3: - кадмия (Cd2+ ) - свинца (РЬ2+ ) - меди (Си2+ ) - цинка (Zn2+) |
от 0,5 до 500 от 0,5 до 500 от 1 до 500 от 10 до 500 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерения массовой концентрации ионов в диапазонах, % - от 0,5 до 10 мкг/дм3 - от 10 до 500 мкг/дм3 |
±25 ±20 |
|
Диапазон установки поляризующего напряжения, мВ |
от - 2000 до + 2000 |
|
Пределы допускаемой абсолютной погрешности установки поляризующего напряжения, мВ |
±10 |
|
Диапазоны измерения силы тока, мкА |
от 0 до 0,2 от 0 до 2 от 0 до 20 от 0 до 200 от 0 до 2000 |
|
Пределы допускаемой погрешности измерения силы тока, приведенной к верхнему значению диапазона измерений, % |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время выхода на рабочий режим, мин, не более |
15 |
|
Продолжительность непрерывной работы, ч, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
|
Питание от сети переменного тока - частотой, Г ц - напряжением, В - через блок питания, В - потребляемый ток, А, не более |
50+1 220+22 220/12 0,5 |
|
Габаритные размеры измерительного преобразователя, мм, не более - длина - ширина - высота |
150 200 60 |
|
Масса измерительного преобразователя, кг, не более |
1 |
|
Рабочие условия применения: - температура окружающего воздуха, оС - относительная влажность при температуре 25 0С, %, не более - атмосферное давление, кПа |
от + 5 до + 40 90 от 84 до 106,7 (от 630 до 800 мм рт. ст.) |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации КТЖГ.414314.005 РЭ типографским способом и на нижнюю панель измерительного преобразователя анализатора в виде наклейки.
Комплектность
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество, шт. |
Примечания |
|
Измерительный преобразователь ЭКОТЕСТ-ВА или ЭКОТЕСТ-ВА-4 |
КТЖТ.414314.005 КТЖТ.414314.005-1 |
1 1 |
по заказу по заказу |
|
Электрохимическая ячейка |
1 |
по заказу | |
|
Блок питания |
1 | ||
|
Программное обеспечение |
1 |
электронный носитель | |
|
Инструкция к программному обеспечению |
КТЖГ.414314.005 ПО |
1 | |
|
Кабель соединительный к ПК |
RS 232 |
1 | |
|
Персональный компьютер, IBM-совместимый |
1 |
по заказу | |
|
Руководство по эксплуатации |
КТЖГ.414314.005 РЭ |
1 | |
|
Методика поверки |
- |
1 |
Сведения о методах измерений
приведены в разделе 4 «Устройство и принцип работы» документа КТЖГ. 414314.005 РЭ «Анализаторы вольтамперометрические «ЭКОТЕСТ-ВА». Руководство по эксплуатации».
Нормативные документы
ТУ 4215-005-52722949-03 «Анализаторы вольтамперометрические «ЭКОТЕСТ-ВА». Технические условия».
