Измерители электрического поля ИЭП-04
| Номер в ГРСИ РФ: | 17287-98 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Циклон-Прибор", г.Фрязино |
Для измерения напряженности переменного электрического поля, применяются для пространственного обследования интенсивности низкочастотных полей вблизи технических средств, контроля биологически опасных уровней низкочастотных излучений на рабочих местах персонала, обслуживающего электро- и радиотехнические системы и установки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 17287-98 |
| Действует | по 23.08.2018 |
| Наименование | Измерители электрического поля |
| Модель | ИЭП-04 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d79c9baf-6331-14aa-eedd-87d64e0b6b13 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 1998г, CD 2003г |
| Технические условия на выпуск | ТУ 6685-080-07614596-98 (ПАЭМ.411153.001 ТУ) |
| Класс СИ | 34.03 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 23.08.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Сергиево-Посадского ЦСМ |
| Адрес центра | 143300, г.Сергиев Посад, пр-т Красной Армии, 212, корп.4 |
| Руководитель центра | Павлюк Евгений Артемьевич |
| Телефон | (8*254) 4-20-42 |
| Факс | 4-32-41 |
| Информация о сертификате | |
| Срок действия сертификата | 23.08.2018 |
| Номер сертификата | 15848 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 969 п. 41 от 23.08.201309д2 от 11.08.08 п.18109 от 26.08.03 п.173 |
Производитель / Заявитель
ОАО "НПП "Циклон-Тест", г.Фрязино (срок свидетельства: 23.08.2018); ГУП "Циклон-прибор", г.Фрязино (срок свидетельства: 01.07.2003).
Россия
141120, Московская обл., Заводской пр., 4. Тел. (49656) 4-18-84, (256) 4-18-84, (495) 795-21-03 Телетайп: 846734 "Рубеж", www.ciklon.ru, E-mail: pr@ciklon.ru
Поверка
| Методика поверки / информация о поверке | ПАЭМ.411153.001 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 89 (98%) |
| Неуспешных поверок (СИ непригодно) | 2 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
17287-98: Описание типа
2013-17287-98.pdf
|
Скачать | 95.2 КБ | |
|
17287-98: Методика поверки
2022-mp17287-98.pdf
|
Скачать | 70.5 КБ |
Описание типа
Назначение
Измеритель электрического поля ИЭП-04 (далее прибор) предназначен для измерения напряженности переменного электрического поля и применяется для пространственного обследования интенсивности низкочастотных полей вблизи технических средств, контроля биологически опасных уровней низкочастотных излучений на рабочих местах персонала, обслуживающего электрорадиотехнические системы и установки.
Описание
Принцип действия прибора заключается в преобразовании энергии переменного электрического поля с помощью антенны в напряжение, пропорциональное напряженности этого поля и не зависящее от его частоты. Принятый сигнал усиливается, поступает на два полосовых фильтра, затем детектируется в соответствии с выбранной полосой пропускания. Продетектированный сигнал преобразуется аналого-цифровым преобразователем в значение напряженности электрического поля, индицируемое на жидкокристаллическом цифровом индикаторе в В/м.
Прибор работает в двух диапазонах частот пропускания:
в полосе I 5 ... 2000 Гц
в полосе II 2 ... 400 кГц
Прибор состоит из блока измерителя, дипольной антенны и дискового пробника, предназначенного для измерения переменного электрического поля, создаваемого компьютерной техникой. Антенна и дисковый пробник подсоединяются к блоку измерителя через разъем с зажимной гайкой. На боковых стенках корпуса блока измерителя имеются винты для крепления прибора к штативу.
Электропитание прибора может осуществляться от аккумуляторного или внешнего блока питания.
На задней стенке блока измерителя расположены разъемы контроля, внешнего питания и клемма заземления.
Фотография общего вида прибора представлена на рис. 1. Схема пломбировки измерителя от несанкционированного доступа изображена на рис. 2.

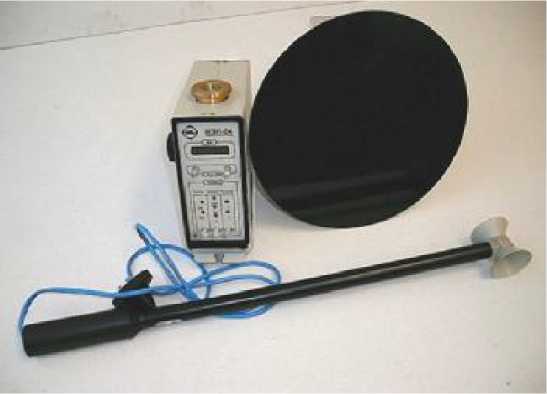

Рисунок 1 - Общий вид измерителя магнитного поля ИЭП-04
Рисунок 2 - Схема пломбировки измерителя (вид снизу)
Метрологические и технические характеристики________________
|
Наименование характеристики |
Значение |
|
Диапазон частот пропускания: - в полосе I, Гц - в полосе II, кГц |
5 ... 2000 2 ... 400 |
|
Диапазон измеряемых значений электрического поля, В/м: - в полосе I - в полосе II |
7 ... 1000 0,7 ... 100 |
|
Основная относительная погрешность измерения напряженности электрического поля с использованием корректировочных кривых, %, не более: - при значениях напряженности свыше 15 В/м и до 1000 В/м в полосе I и свыше 1,5 В/м и до 100 В/м в полосе II; - при значениях напряженности от 7 В/м до 15 В/м в полосе I и от 0,7 В/м до 1,5 В/м в полосе II. |
± 10 ± 20 |
|
Отклонение значения напряженности в калибровочных точках по ГОСТ Р 50949-2001 при калибровке с дисковым пробником с использованием корректировочных кривых, %, не более |
± 5 |
|
Ослабление сигналов на граничных частотах, дБ: - 5 Гц - 2; 400 кГц |
3 ± 1,5 3 ± 1 |
|
Дополнительная погрешность от воздействия температуры, %/10 °С, не более |
± 12 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Время установления показаний, с, не более |
20 |
|
Продолжительность непрерывной работы при питании от внешнего источника ПАЭМ 3.508.166, ч, не менее |
8 |
|
Энергопитание: ■ напряжение питания постоянного тока, В; ■ пульсации, мВ, не более |
± 15 ... ± 20 100 |
|
Потребляемая мощность, Вт, не более |
2 |
|
Габаритные размеры, мм, не более: ■ блока измерителя ■ диаметр дискового пробника ■ длина антенны |
200x170x290 300 700 |
|
Масса измерителя с антенной и кронштейном, кг, не более |
2,55 |
|
Условия эксплуатации: ■ температура окружающего воздуха, °С ■ атмосферное давление, мм рт. ст. ■ относительная влажность воздуха, %, не более |
+ 10 ... + 35 630 ... 800 80 при + 25 °С |
|
Надежность: ■ средняя наработка на отказ, час, не менее |
1000 |
|
■ средний срок службы, лет, не менее |
5 |
Знак утверждения типа
Знак утверждения типа наносится в верхней части передней панели блока измерителя методом сеткографии или фотолитографии и в верхней части титульного листа паспорта на прибор и руководства по эксплуатации.
Комплектность
В комплект поставки измерителя ИЭП-04 входят:
|
Наименование |
Обозначение |
Количество |
|
Измеритель |
ПАЭМ.411516.001 |
1 шт. |
|
Антенна дипольная |
ПАЭМ.411519.003-01 |
1 шт. |
|
Дисковый пробник |
ПАЭМ.411519.001 |
1 шт. |
|
Кронштейн |
ПАЭМ 4.132.048 |
1 шт. |
|
Внешний сетевой источник питания БПИ-011 |
ПАЭМ 3.508.167 |
1 шт. |
|
Документация | ||
|
Руководство по эксплуатации |
ПАЭМ.411153.001 РЭ |
1 шт. |
|
Паспорт |
ПАЭМ.411153.001 ПС |
1 шт. |
|
Методика поверки |
ПАЭМ.411153.001 МП |
1 шт. |
Примечания:
1 - Источник питания БПИ-01 поставляется по отдельному заказу.
Поверка
Осуществляется по документу ПАЭМ.411153.001 МП «Измеритель электрического поля ИЭП-04. Методика поверки», приведенному в разделе 11 «Поверка прибора» Руководства по эксплуатации ПАЭМ.411153.001 РЭ, утвержденному ФГУП «ВНИИФТРИ» 10.04.98 г.
Основные средства поверки: установка электрического поля УЭП-01 на основе плоскопараллельных пластин как рабочий эталон 1-го разряда по ГОСТ 8.560-94 и ГОСТ Р 8.564-96, с пределами допускаемой относительной погрешности воспроизведения напряженности электрического поля ± 5 %.
Сведения о методах измерений
Методики (методы) измерений приведены в руководстве по эксплуатации ПАЭМ.411153.001 РЭ «Измеритель электрического поля ИЭП-04».
Нормативные документы
1. ГОСТ Р51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
2. ГОСТ 8.560-94 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.
3. ГОСТ Р 8.564-96 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0 - 20 кГц.
4. Технические условия ТУ 6685-080-07614596-98 (ПАЭМ.411153.001 ТУ) Измеритель электрического поля ИЭП-04.
Рекомендации к применению
- осуществление деятельности в области охраны окружающей среды;
- выполнение государственного контроля (надзора).
