Измерители электрического поля ИЭП-05
| Номер в ГРСИ РФ: | 17288-03 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Циклон-Прибор", г.Фрязино |
Для измерения напряженности переменного электрического поля, применяются для пространственного обследования интенсивности низкочастотных полей вблизи технических средств, контроля биологически опасных уровней низкочастотных излучений на рабочих местах персонала, обслуживающего электро- и радиотехнические системы и установки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 17288-03 |
| Действует | по 09.07.2029 |
| Наименование | Измерители электрического поля |
| Модель | ИЭП-05 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1a3a7bf8-2393-1684-59ce-ce17df648514 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | ТУ 6685-081-07614596-03 (ПАЭМ.411173.002 ТУ) |
| Класс СИ | 34.03 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 23.08.2013 продлен срок свидетельстваВзамен № 17288-98 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Сергиево-Посадского ЦСМ |
| Адрес центра | 143300, г.Сергиев Посад, пр-т Красной Армии, 212, корп.4 |
| Руководитель центра | Павлюк Евгений Артемьевич |
| Телефон | (8*254) 4-20-42 |
| Факс | 4-32-41 |
| Информация о сертификате | |
| Срок действия сертификата | 23.08.2018 |
| Номер сертификата | 15847 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 969 п. 42 от 23.08.201309д2 от 11.08.08 п.18309 от 26.08.03 п.172 |
Производитель / Заявитель
Открытое акционерное общество "Научно-производственное предприятие "Циклон-Тест" (ОАО НПП "Циклон-Тест"), Московскаяобл.,г. Фрязино
Россия
141120, Московская обл., Заводской пр., 4. Тел. (49656) 4-18-84, (256) 4-18-84, (495) 795-21-03 Телетайп: 846734 "Рубеж", www.ciklon.ru, E-mail: pr@ciklon.ru
Поверка
| Методика поверки / информация о поверке | ПАЭМ.411173.002 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3767
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3636 (97%) |
| Неуспешных поверок (СИ непригодно) | 131 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
17288-03: Описание типа
2018-17288-03.pdf
|
Скачать | 128.4 КБ | |
|
17288-03: Методика поверки
2022-mp17288-03.pdf
|
Скачать | 74.7 КБ |
Описание типа
Назначение
Измеритель электрического поля ИЭП-05 предназначен для измерения напряженности переменного электрического поля и применяется для пространственного обследования интенсивности низкочастотных излучений вблизи технических средств, контроля биологически опасных уровней низкочастотных излучений на рабочих местах персонала, обслуживающего электрорадиотехнические системы и установки.
Описание
Принцип действия измерителя электрического поля ИЭП-05 заключается в преобразовании с помощью антенны прибора энергии электромагнитного поля в напряжение, пропорциональное напряженности этого поля.
Прибор работает в двух диапазонах частот:
5 - 2000 Гц полоса I;
2 - 400 кГц полоса II.
Прибор состоит из индикаторного блока, скомпанованного в прямоугольном корпусе, дипольной антенны, делителя 1:10 к ней и дискового пробника переменного электрического поля.
Электропитание прибора может осуществляться как от любых аккумуляторов или батарей напряжением 8 - 9 В (типа «Корунд»), так и от внешнего источника постоянного тока.
На боковой стенке индикаторного блока расположено гнездо для подключения заземления при работе с дисковым пробником.
Фотография общего вида прибора представлена на рис. 1. Схема пломбировки измерителя от несанкционированного доступа изображена на рис. 2.

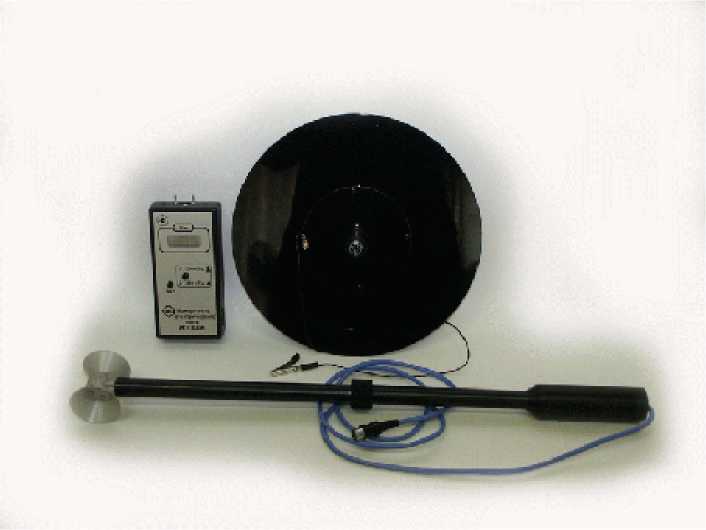

Рисунок 1 - Общий вид измерителя электрического поля ИЭП-05
Ф®
Рисунок 2 - Схема пломбировки измерителя (вид снизу, крышка корпуса снята)
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, кГц: полоса I полоса II |
0,005.2 2.400 |
|
Диапазон измеряемых значений электрического поля, В/м: - без делителя в полосе I в полосе II - с делителем в полосе I в полосе II |
7.199 0,7.19,9 70.1990 7.199 |
|
Основная относительная погрешность измерения величины напряженности электрического поля с использованием корректировочных кривых, %, не более: - без делителя • при измеряемых значениях напряженности свыше 15 В/м до 199 В/м в полосе I и свыше 1,5 В/м до 19,9 В/м в полосе II • при измеряемых значениях напряженности от 7 В/м до 15 В/м в полосе I и от 0,7 В/м до 1,5 В/м в полосе II - с делителем • при измеряемых значениях напряженности свыше 150 В/м до 1990 В/м в полосе I и свыше 15 В/м до 199 В/м в полосе II • при измеряемых значениях напряженности от 70 В/м до 150 В/м в полосе I и от 7 В/м до 15 В/м в полосе II |
± 20 ± 30 ± 20 ± 30 |
|
Ослабление сигналов на граничных частотах, дБ: 0,005 кГц 2; 400 кГц |
3 ± 1,5 3 ± 1 |
|
Дополнительная погрешность от воздействия температуры, %/10 °С, не более |
± 12 |
|
Время установления рабочего режима, с, не более |
30 |
|
Отклонение значения напряженности в калибровочных точках по ГОСТ Р 50949-2001 при калибровке с дисковым пробником с использованием корректировочных кривых, %, не более |
10 |
|
Продолжительность непрерывной работы, ч, не менее: - при питании от внешнего источника - при питании от аккумуляторов (батарей) с ёмкостью 0,2 А/ч |
8 4 |
|
Электропитание: - напряжение питания постоянного тока, В - относительная нестабильность, %, не более - пульсации, мВ, не более |
± (7,5.10) 20 100 |
|
Условия эксплуатации: - температура окружающего воздуха, °С; - атмосферное давление, мм рт.ст.; - относительная влажность воздуха, %, не более |
+10...+35 630...800 80 при 25 °С |
|
Потребляемая мощность не более, Вт |
0,6 |
|
Г абаритные размеры, мм: - корпус индикаторного блока - диаметр дискового пробника - длина антенны - корпус делителя 1:10 |
190x90x45 300 700 90x50x32 |
|
Масса измерителя, кг, не более |
2 |
|
Надежность - средняя наработка на отказ, ч, не менее - средний срок службы, лет, не мене |
1000 5 |
Знак утверждения типа
Знак утверждения типа наносится типографским путем на титульный лист паспорта и руководства по эксплуатации, а также методом сеткографии или фотолитографии в верхней части передней панели измерителя ИЭП-05.
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Антенна дипольная |
ПАЭМ.411519.003 |
1 шт. |
|
Индикаторный блок |
ПАЭМ.411516.002 |
1 шт. |
|
Дисковый пробник 1 |
ПАЭМ.411519.002 |
1 шт. |
|
Делитель 1:10 |
ПАЭМ.411912.001 |
1 шт. |
|
Документация | ||
|
Руководство по эксплуатации |
ПАЭМ.411153.002 РЭ |
1 шт. |
|
Паспорт |
ПАЭМ.411153.002 ПС |
1 шт. |
|
Методика поверки |
ПАЭМ.411153.002 МП | |
Примечания:
1 - Дисковый пробник переменного электрического поля поставляется по отдельному
заказу.
Поверка
Осуществляется по документу ПАЭМ.411153.002 МП «Измеритель электрического поля ИЭП-05. Методика поверки», приведенному в разделе 11 «Поверка прибора» Руководства по эксплуатации ПАЭМ.411153.002 РЭ, утвержденному ФГУП «ВНИИФТРИ» 15.10.04 г.
Основные средства поверки: установка электрического поля УЭП-01 на основе плоскопараллельных пластин как рабочий эталон 1-го разряда по ГОСТ 8.560-94 и ГОСТ Р 8.564-96, с пределами допускаемой относительной погрешности воспроизведения напряженности электрического поля ± 5 %.
Сведения о методах измерений
Методики (методы) измерений приведены в руководстве по эксплуатации ПАЭМ.411153.002 РЭ «Измеритель электрического поля ИЭП-05».
Нормативные документы
1. ГОСТ Р51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
2. ГОСТ 8.560-94 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.
3. ГОСТ Р 8.564-96 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0 - 20 кГц.
4. Технические условия ТУ 6685-081-07614596-03 (ПАЭМ.411153.002 ТУ) Измеритель электрического поля ИЭП-05.
