Измерители напряженности электростатического поля СТ-01
| Номер в ГРСИ РФ: | 17400-98 |
|---|---|
| Производитель / заявитель: | ООО "НТМ-Защита", г.Москва |
|
17400-98: Описание типа
2024-17400-98.pdf
|
Скачать | 297.9 КБ |
Для измерений напряженности электростатического поля для контроля за биологически опасными уровнями электростатических полей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 17400-98 |
| Действует | по 03.09.2029 |
| Наименование | Измерители напряженности электростатического поля |
| Модель | СТ-01 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6c67de46-c1bd-fbea-b360-9b409c4696ef |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 1998г, CD 2003г |
| Технические условия на выпуск | ТУ 9443-003-39570707-98, ТУ 6685-003-18446736-98 |
| Класс СИ | 35.10 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 21.10.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 21.10.2018 |
| Номер сертификата | 5170 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1217 п. 07 от 21.10.201310 от 25.09.08 п.19908 от 22.07.03 п.31210 от 30.06.98 п.21 |
Производитель / Заявитель
Общество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита»), г. Москва
Россия
115409, Каширское шоссе, 31, тел. 323-90-79, факс 323-92-82, Тел. (495) 500-03-00, 115201, Каширское шоссе, 22, корп.4, стр.7 Тел. (495) 5000-300, 231-3020 (многоканальные), E-mail: ntm@ntm.ru
Поверка
| Методика поверки / информация о поверке | МГФК.410000.001-МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
14536
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14031 (97%) |
| Неуспешных поверок (СИ непригодно) | 505 (3 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
17400-98: Описание типа
2024-17400-98.pdf
|
Скачать | 297.9 КБ |
Описание типа
Назначение
Измерители напряженности электростатического поля СТ-01 (далее - измерители) предназначены для измерений напряженности электростатического поля.
Описание
Измерители состоят из преобразователя напряженности электростатического поля, блока управления и индикации и сетевого блока питания.
Принцип действия измерителей основан на возбуждении в преобразователе под воздействием измеряемого электростатического поля переменного напряжения, пропорционального напряженности измеряемого электростатического поля и измерении этого напряжения.
Основным элементом блока преобразования является модулятор, представляющий собой металлическую пластинку (лепесток модулятора), ассиметрично закрепленную на оси вращения микроэлектродвигателя и электрически изолированную от оси двигателя. При вращении лепестка модулятора в однородном электростатическом поле потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения. Переменный потенциал с лепестка модулятора через скользящий контакт, предусилитель и фильтр поступает на вход аналого-цифрового преобразователя и далее обрабатывается микропроцессором.
Конструктивно измерители выполнены в виде малогабаритного носимого прибора с автономным питанием.

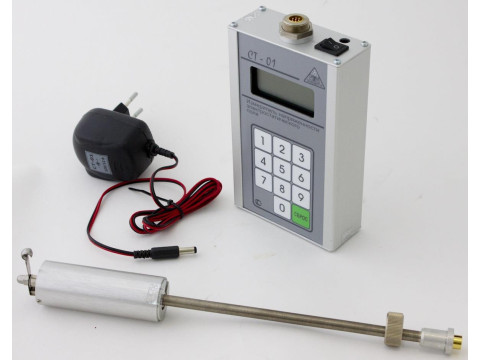

Внешний вид измерителя приведен на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 1.
«п>
Места пломбировки от несанкционированного доступа
"Or?.....
Место нанесения знака об утверждении типа
Рисунок 1
Технические характеристики
Метрологические и технические характеристики измерителей приведены в таблице 1.
Таблица 1
|
Диапазон измерений напряженности электростатического поля, кВ/м |
от 0,3 до 180 |
|
Пределы допускаемой основной относительной погрешности измерения напряженности электростатического поля, % |
± 15 |
|
Время установления рабочего режима, с, не более |
60 |
|
Длительность непрерывной работы измерителя без подзарядки аккумуляторной батареи, часов, не менее |
6 |
|
Рабочее напряжение на аккумуляторной батарее, В |
8 ± 1,5 |
|
Потребляемая мощность, Вт, не более |
0,6 |
|
Средняя наработка на отказ, часов, не менее |
1000 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: | |
|
- преобразователь напряженности электростатического поля |
320х32х32 |
|
- блок управления и индикации |
170x105x42 |
|
Масса (с аккумуляторами), кг, не более |
1,1 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 5 до 45 |
|
- относительная влажность при температуре 25 °С, % |
до 90 |
|
- давление, кПа |
от 70 до 107 |
|
Рабочие условия применения и предельные условия транспортирования по ГОСТ 22261-94, группа |
2 |
Знак утверждения типа
наносят в левый нижний угол лицевой панели блока управления и индикации методом шелкографии и в левой верхней части лицевой стороны обложки паспорта типографским
способом.
Комплектность
Комплектность измерителей приведена в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Преобразователь напряженности электростатического поля |
1 шт. |
|
Блок управления и индикации |
1 шт. |
|
Блок питания БП-ЕИ 220/15 |
1 шт. |
|
Аккумуляторы GPAAK |
6 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
Измеритель напряженности электростатического поля СТ-01. Руководство
по эксплуатации.
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 51070-97. Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний;
ТУ 6685-003-18446736-98. Измеритель напряженности электростатического поля. Технические условия.
