Электроды ионоселективные "ЭЛИТ"

Назначение

Электроды ионоселективные «ЭЛИТ» (далее - электроды) предназначены для определения активности (концентрации) ионов в водных растворах, суспензиях и взвесях (кроме сред, содержащих вещества, образующие нерастворимые пленки или осадки на поверхности мембраны).

Описание

Электроды состоят из мембраны, селективной к определяемому иону, внутреннего электрода сравнения, корпуса, соединительного кабеля и разъема.

Принцип измерения основан на линейной зависимости электрического потенциала между мембраной электрода и водным раствором, измеренным относительно электрода сравнения, от показателя активности данного иона в растворе.

Конструктивно электроды выполнены в виде полого цилиндрического корпуса, к нижнему торцу которого прикреплена ионоселективная мембрана. Внутри корпуса размещен внутренний электрод сравнения, осуществляющий обратимый электрохимический контакт с ионоселективной мембраной. Различают два типа мембран: пленочные и кристаллические. Для пленочной мембраны внутренний электрод сравнения выполнен в виде угольного или металлического стержня с нанесенным активным слоем. Для кристаллической мембраны сравнительный элемент выполнен в виде металлической проволоки, непосредственно припаянной к мембране. Проволочный токоотвод от внутреннего электрода сравнения соединяется с коаксиальным кабелем, другой конец кабеля заканчивается разъемом для подключения к измерительному прибору.

Электроды могут быть использованы в паре с любым электродом сравнения в комплекте с преобразователем ионометрическим или любым высокоомным вольтметром, имеющим входное сопротивление не менее 10 ГОм и диапазон измерений напряжений не менее ±1,0 В.

В зависимости от определяемого иона изготавливают 16 модификаций электродов, и в зависимости от габаритных размеров - четыре различных вида исполнения.

Модификации ЭЛИТ-021-, ЭЛИТ-031-, ЭЛИТ-041-, ЭЛИТ-051- имеют все четыре вида исполнения: ЭЛИТ-... -02, ЭЛИТ-.. .-08, ЭЛИТ-.. .-10, ЭЛИТ-.. .-12. Остальные - три вида исполнения: ЭЛИТ-...-08, ЭЛИТ-...-10, ЭЛИТ-...-12.

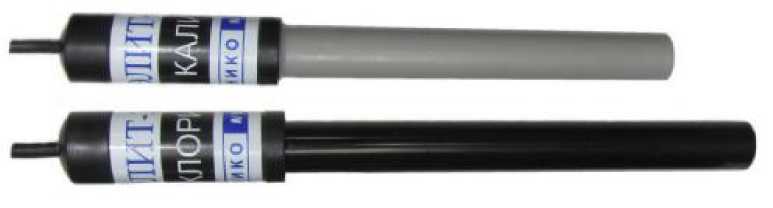

Рис.1 Внешний вид электродов ионоселективных «ЭЛИТ».

Технические характеристики

Основные характеристики электродов приведены в таблице 1. Таблица 1

Крутизна градуировочной характеристики электрода (St ) в мВ/рХ находится в диапазоне ± 10 % от значения, вычисленного по формуле

St =

- 0,1984 -(273,16 +1)

n

где t - температура анализируемого раствора, оС; n - валентность иона.

Отклонение электродной характеристики от линейности при допустимых значениях температур и рН анализируемого раствора, указанных в таблице 2, не превышает:

±6 мВ для одновалентных ионов;

±3 мВ для двухвалентных ионов.

Пределы допускаемой основной абсолютной погрешности определения активности ионов составляет, не более:

±0,1 рХ в линейном диапазоне электродной характеристики;

±0,2 рХ в рабочем диапазоне определения рХ.

Габаритные размеры электродов различных видов исполнения приведены в таблице 2. Таблица 2

* Длина электрода приведена без соединительного кабеля

Масса электрода с кабелем не более - 50 г. Вероятность безотказной работы электродов не менее 0,9 за 1000 ч работы.

Условия эксплуатации:

- температура окружающего воздуха, °С                             от 5 до 40;

- относительная влажность воздуха при температуре 25 °С, %         до 85 %;

- атмосферное давление, кПа                                          от 84,0 до 106,7;

мм рт. ст.                                       от 630 до 800.

Знак утверждения типа

наносится на титульный лист паспорта НИКО.418422.ПС типографским способом.

Комплектность

Электрод ионоселективный «ЭЛИТ» НИКО.418422.001 - 1 шт.

Паспорт НИКО.418422.ПС - 1 экз.

Упаковка НИКО.418422.УП - 1 шт.

Поверка

осуществляется по документу Р 50.2.034-2004 «ГСИ. Электроды ионоселективные для определения активности (концентрации) ионов в водных растворах. Методика поверки».

Сведения о методах измерений

изложены в документе «Электрод ионоселективный «ЭЛИТ» паспорт НИКО.418422. ПС

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ТУ 4215-001-47382718-2008. Электроды ионоселективные «ЭЛИТ». Технические условия.

Рекомендации к применению

- вне сферы государственного регулирования.
