Электроды вспомогательные промышленные ЭВП-08
| Номер в ГРСИ РФ: | 17554-09 |
|---|---|
| Производитель / заявитель: | Завод измерительных приборов, Беларусь, г.Гомель |
Для создания опорного потенциала в паре со стеклянными и другими индикаторными электродами при потенциометрических измерениях в водных растворах и пульпах (кроме растворов, содержащих фтористоводородную кислоту или ее соли и вещества, образующие осадки или пленки на поверхности электродов).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 17554-09 |
| Действует | по 01.08.2014 |
| Наименование | Электроды вспомогательные промышленные |
| Модель | ЭВП-08 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 689a79d8-07bf-e406-2ce6-025f8ddc379f |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 16286-84 |
| Класс СИ | 31.01 |
| Год регистрации | 2009 |
| Страна-производитель | Беларусь |
| Примечание | 20.08.2014 заменен на 17554-1401.11.2012 Изменения в названии организацииВзамен № 17554-98 |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Беларуси |
| Адрес центра | Беларусь, 220600, г.Минск, Старовиленский тракт, 93 |
| Руководитель центра | Корешков Валерий Николаевич |
| Телефон | (8*0172) 37-52-13 |
| Факс | 37-25-88 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2014 |
| Номер сертификата | 35787 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 914 п. 15 от 01.11.201208д от 16.07.09 п.368 |
Производитель / Заявитель
ОАО "Гомельский завод измерительных приборов", Беларусь, г.Гомель; РУП "Гомельский завод измерительных приборов", Беларусь, г.Гомель
Беларусь
246001, ул.Интернациональная, 49, тел.8 +10(375-232) 53-02-04, 53-64-11, 53-25-56, факс 53-47-03, E-mail: root@zip.belpak.gomel.by, zip@mail.gomel.by
Поверка
| Методика поверки / информация о поверке | Р 50.2.033-2004 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (85%) |
| Неуспешных поверок (СИ непригодно) | 2 (15 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
17554-09: Описание типа
2012-17554-09.pdf
|
Скачать | 65.2 КБ | |
|
17554-09: Методика поверки
2022-mp17554-09.pdf
|
Скачать | 72.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Электроды вспомогательные промышленные ЭВП-08 предназначены для создания опорного потенциала в паре со стеклянным и другими индикаторными электродами при потенциометрических измерениях в водных растворах и пульпах (кроме растворов, содержащих фтористоводородную кислоту или ее соли, и вещества, образующие осадки или пленки на поверхности электродов).
Описание
Потенциал электрода создается за счет погружения серебряной проволоки в полость, заполненную насыщенным раствором хлористого калия и хлористого серебра.
Знак поверки (оттиск поверительного клейма) наносится на паспорт электрода.

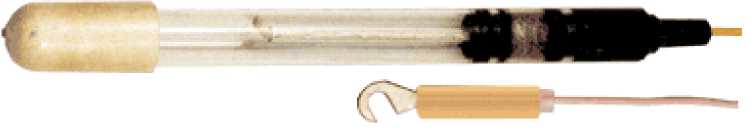

Рисунок 1 - Общий вид электрода вспомогательного промышленного ЭВП-08
Корпус электродов изготовлен из калиброванной стеклянной трубки. Связь внутреннего полуэлемента с насыщенным раствором хлористого калия, заполняющим корпус электродов, осуществляется по нити, помещенной в полость полуэлемента.
Электролитическая связь с испытуемым раствором осуществляется с помощью электролитического ключа, выполненного в виде неплотного прилегания эластичной мембраны к матированной поверхности стеклянного корпуса.
Электроды соединяются с измерительным преобразователем при помощи провода, заканчивающегося наконечником.
Технические характеристики
|
Потенциал электрода при 20оС относительно нормального водородного электрода, мВ |
201±3 |
|
Температура анализируемой среды, оС |
от 0 до 100 |
|
Температурный коэффициент потенциала электродов в диапазоне температур (5-95) оС, мВ/ оС |
±0,25 |
|
Давление анализируемой среды, МПа |
от 0 до 0, 025 (-0,25) |
|
Относительный диффузионный потенциал электродов в растворах кислоты или щелочи с молярной концентрацией 0,2 моль/дм3 не более, мВ |
±12 |
|
Электрическое сопротивление электродов при 0 оС не превышает, Ом |
2-104 |
|
Нестабильность потенциала электродов за 8 ч работы, мВ |
±0,5 |
|
Габаритные размеры не более, мм: | |
|
диаметр |
12 |
|
длина без учета длины выводного провода |
150 |
|
длина выводного провода |
2500 |
|
Масса электродов не более, г |
40 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки электродов хлорсеребряных выносных ЭВП-08 входят:
Электрод ЭВП-08 - 1шт.;
Руководство по эксплуатации с методикой проверки - 1шт.;
Паспорт - 1 шт.
Поверка
осуществляется по документу Р50.2.033-2004: «ГСИ. Электроды сравнения для электрохимических измерений. Методика поверки.», п.п 9.1; 9.3; 9.5.
При поверке применяются средства измерений и вспомогательные средства, перечисленные в документе Р 50.2.033-2004.
Сведения о методах измерений
Методика измерений описана в руководстве по эксплуатации 1Е2.840.245 РЭ.
Нормативные документы
1 ГОСТ 16286-84 «Электроды вспомогательные промышленные. Технические условия»;
2 Р50.2.033-2004 «ГСИ. Электроды сравнения для электрохимических измерений. Методика поверки».
Рекомендации к применению
вне сферы государственного регулирования.
