Термопреобразователи сопротивления взрывобезопасные с унифицированным выходным сигналом ТСПУ 9418, ТСМУ 9418
| Номер в ГРСИ РФ: | 17627-98 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ОАО "НПП "Эталон", г.Омск |
Для измерения температуры жидких и газообразных сред в химической, нефтегазовой и других областях промышленности и могут применяться во взрывоопасных зонах, в которых могут содержаться аммиак, азотоводородная смесь, углекислый газ, природный или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода (Н2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 17627-98 |
| Наименование | Термопреобразователи сопротивления взрывобезопасные с унифицированным выходным сигналом |
| Модель | ТСПУ 9418, ТСМУ 9418 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a52f95d2-36d2-427c-03f9-1cd48b1f787f |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Источник информации | CD 1998г, CD 2003г |
| Технические условия на выпуск | 50-95 ДДШ 2.822.022 ТУ |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 28.10.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Омского ЦСМ |
| Адрес центра | 644116, г.Омск, ул.24-я Северная, 117А |
| Руководитель центра | Федосенко Владимир Павлович |
| Телефон | (8*381*2) 21-62-31, 21-57-19 |
| Факс | 29-04-07 |
| Информация о сертификате | |
| Срок действия сертификата | 28.10.2019 |
| Номер сертификата | 16540 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1725 п. 11 от 28.10.201408 от 25.06.09 п.11415 от 30.12.03 п.210 |
Производитель / Заявитель
Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»), г. Омск (срок свидетельства: 19.08.2029г.); ФГУП Омский опытный завод "Эталон", г.Омск (срок свидетельства: 01.12.2008г.); Опытный завод "Эталон", г.Омск (срок свидетельства: 01.08.2003г.).
Россия
644009, ул.Лермонтова, 175, тел. (381-2) 33 8400, факс 33 7882, E-mail: fgup@omsketalon.ru, etalon@omskelecom.ru
Поверка
| Методика поверки / информация о поверке | ДДШ 2.821.971 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
12037
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11706 (97%) |
| Неуспешных поверок (СИ непригодно) | 331 (3 %) |
| Актуальность информации | 06.01.2026 |
Поверители
Скачать
|
17627-98: Описание типа
2019-17627-98.pdf
|
Скачать | 94 КБ | |
|
17627-98: Методика поверки
2022-mp17627-98.pdf
|
Скачать | 72.5 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления взрывобезопасные с унифицированным выходным сигналом ТСМУ 9418, ТСПУ 9418 (далее по тексту - ТСМУ 9418, ТСПУ 9418) предназначены для измерений температуры жидких, газообразных сред и сыпучих веществ в химической, нефтегазовой и других областях промышленности и могут применяться во взрывоопасных зонах, в которых содержится аммиак, азотоводородная смесь, углекислый газ, природный или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода (H2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88.
Описание
Принцип действия ТСМУ 9418, ТСПУ 9418 основан на свойстве металла (платины или меди) изменять свое электрическое сопротивление с изменением температуры.
ТСМУ 9418, ТСПУ 9418 состоят из первичного преобразователя сопротивления платинового (медного) и вторичного преобразователя - электронной схемы, преобразующей изменение сигнала подключенного к нему датчика в унифицированный выходной сигнал в виде тока, пропорциональный изменению температуры.
Конструктивно первичный преобразователь представляет собой платиновую спираль (для ТСПУ 9418) или намотку из медной проволоки (для ТСМУ 9418), помещенную в защитную арматуру из стали. Вторичный преобразователь размещается в головке. Входные и выходные цепи подключаются к контактам клеммной колодки внутри корпуса через кабельный ввод.
Корпус ТСМУ 9418, ТСПУ 9418 является взрывобезопасным.
Кратковременно, до 4 ч, допускается эксплуатация ТСМУ 9418, ТСПУ 9418 при концентрации примеси H2S до 100 мг/м3 или SO2 до 200 мг/м3.
В коррозионностойком исполнении (с защитной арматурой из стали 10Х17Н13М2Т) ТСМУ 9418, ТСПУ 9418 могут использоваться в агрессивной рабочей среде, содержащей до 25 % H2S и CO2.

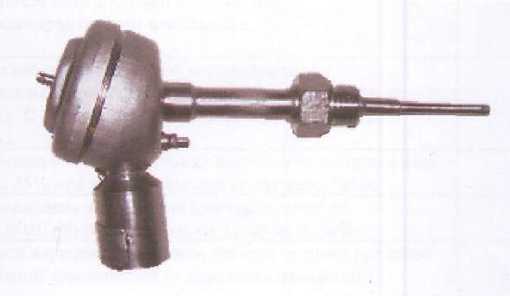

Общий вид ТСМУ 9418, ТСПУ 9418 представлен на рисунке 1.
Рисунок 1 - Общий вид ТСМУ 9418, ТСПУ 9418
Пломбирование ТСМУ 9418, ТСПУ 9418 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Номинальные статические характеристики, диапазоны измерений, пределы допускаемой основной приведенной погрешности
|
Тип термопреобразователя |
Номинальная статическая характеристика (НСХ) по ГОСТ 6651-2009 |
Диапазон измеряемых температур, °С |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, % |
|
ТСМУ 9418 |
100М |
от -50 до +50 |
±1,0 |
|
от -25 до +25 |
±1,5 | ||
|
от 0 до +30 |
±1,5 | ||
|
от 0 до +50 |
±1,5 | ||
|
от 0 до +100 |
±1,0 | ||
|
от 0 до +200 |
±1,0 | ||
|
от +50 до +100 |
±1,5 | ||
|
от +100 до +150 |
±1,5 | ||
|
ТСПУ 9418 |
100П |
от -200 до +50 |
±1,0 |
|
от -100 до +50 |
±1,0 | ||
|
от -50 до +50 |
±0,5 | ||
|
от -25 до +25 |
±1,0 | ||
|
от 0 до +50 |
±1,0 | ||
|
от 0 до +100 |
±0,5 | ||
|
от 0 до +200 |
±0,5 | ||
|
от -150 до +200 |
±1,0 | ||
|
от -200 до +300 |
±1,0 | ||
|
от -200 до +400 |
±0,5 | ||
|
от +400 до +600 |
±1,0 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс допуска по ГОСТ 6651-2009 |
В |
|
Диапазон выходных сигналов постоянного тока, мА, |
от 0 до 5 |
|
в зависимости от конструктивного исполнения |
от 4 до 20 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности: - от изменения температуры окружающего воздуха в диапазоне рабочих температур, %/°С |
±0,0025 |
|
- от изменения сопротивления нагрузки на -25 % при токовом выходном сигнале, %/Ом |
±0,0025 |
|
- от изменения напряжения питания в диапазоне рабочих напряжений, %/В |
±0,028 |
|
Вариация выходного сигнала, в долях от пределов допускаемой основной погрешности, не более |
0,2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- напряжение питания постоянного тока, В |
от 23,52 до 24,48 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 36 |
|
Потребляемая мощность, Вт, не более |
0,9 |
|
Длина монтажной части, мм, в зависимости от исполнения |
от 60 до 2000 |
|
Масса, кг, в зависимости от исполнения |
от 0,60 до 1,12 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +50 |
|
Средний срок службы, лет |
8 |
|
Средний срок службы для работы в средах с повышенным содержанием сернистых соединений, лет |
3 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и на табличку на кабельном вводе методом лазерной гравировки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Т ермопреобразователь сопротивления |
ТСМУ 9418 (ТСПУ 9418) |
1 шт. |
|
Паспорт |
ДДШ 2.822.022-01 ПС |
1 экз. |
|
Руководство по эксплуатации |
ДДШ 2.822.022-01 РЭ |
1 экз.* |
|
Методика поверки |
ДДШ 2.821.971 МП |
1 экз.* |
|
Комплект монтажных частей |
- |
1 комплект |
|
Копия сертификата соответствия |
- |
1 экз. |
|
Примечание: * - в один адрес на группу изделий | ||
Поверка
осуществляется по документу ДДШ 2.821.971 МП «Термопреобразователи с унифицированным выходным сигналом ТСПУ 9313, ТСМУ 9313, ТСПУ 9418, ТСМУ 9418. Методика поверки», согласованному с ФГУП «УНИИМ» 18.12.2000 г.
Основные средства поверки:
- установка УПСТ-2М (рег. №16173-97), среднеквадратическое отклонение (СКО) случайной составляющей погрешности от измеряемой величины сопротивления не более 0,0125 % от измеряемой величины сопротивления;
- термометр сопротивления эталонный ЭТС-100 (рег. №19916-00): от -196 до +660 °С;
3 разряд по ГОСТ 8.558-2009;
- мера электрического сопротивления Р3030 (рег. №8238-81): 1 Ом; класс точности 0,002;
- вольтметр универсальный Щ31 (рег. №6027-77): верхний предел диапазона измерений 100 мВ; пределы допускаемой основной погрешности ±(0,01+0,005(Uk/Ux-1)), где Uk - верхний предел диапазона измерений, мВ; Ux - измеренное значение, мВ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ТСМУ 9418, ТСПУ 9418 с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны
Дополнение 1 к ТУ 50-95 ДДШ 2.822.022 ТУ Термопреобразователи сопротивления взрывобезопасные c унифицированным выходным сигналом ТСМУ 9418, ТСПУ 9418. Технические условия
