Счетчики газа роторные G4РЛ (G6РЛ)
| Номер в ГРСИ РФ: | 17644-08 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ГП "Новатор", Украина, г.Хмельницкий |
Для измерения объема природного газа по ГОСТ 5542 и паров сжиженного углеводородного газа по ГОСТ 20448 при проведении коммерческого учета на объектах газопотребления. Основными потребителями являются граждане - индивидуальные потребители природного газа, коммунально-бытовые и другие предприятия и организации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 17644-08 |
| Действует | по 18.06.2018 |
| Наименование | Счетчики газа роторные |
| Модель | G4РЛ (G6РЛ) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d361da00-c3a8-591f-a5fe-9c376046df8f |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.01.02 |
| Год регистрации | 2013 |
| Страна-производитель | Украина |
| Примечание | 18.06.2013 утвержден вместо 17644-08 |
| Информация о сертификате | |
| Срок действия сертификата | 18.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 598 п. 35 от 18.06.201302 от 31.01.08 п.313 |
Производитель / Заявитель
ГП "Новатор", Украина, г. Хмельницкий
Украина
280016, ул.Тернопольская, 17. Тел. (03822) 210-74, 291-52, E-mail: office@novator-tm.com, centre@novator.km.ua
Поверка
| Методика поверки / информация о поверке | 562.М.Т2.784.000 Д1 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
10292
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9971 (97%) |
| Неуспешных поверок (СИ непригодно) | 321 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
17644-08: Описание типа
2013-17644-08.pdf
|
Скачать | 103 КБ | |
|
17644-08: Методика поверки
2022-mp17644-08.pdf
|
Скачать | 72 КБ |
Описание типа
Назначение
Счетчики газа роторные О4РЛ (О6РЛ) (далее - счетчики) предназначены для измерения объема природного газа по ГОСТ 5542-87 и паров сжиженного углеводородного газа по ГОСТ 20448-90 при проведении коммерческого учета на объектах газопотребления. Основными потребителями счетчиков являются граждане - индивидуальные потребители природного газа, коммунально - бытовые и другие предприятия и организации.
Описание
Объемное измерение газа счетчиками осуществляется вследствие вращения двух роторов, которое происходит за счет разности давлений на входе и выходе измерителя. Измеряемый объем газа в счетчике определяется пространством между внутренней стенкой корпуса измерителя и поверхностью роторов. За один полный оборот роторов происходит четырехкратное заполнение измерительных камер и вытеснение из них газа. Каждый оборот вала ротора соответствует строго определенному объему газа, протекающего через счетчик.
Счетчики состоят из двух основных узлов, изготовленных в одном корпусе: измерителя и счетного механизма. Измеритель состоит из корпуса и двух расположенных в нем роторов восьмиобразной формы, которые расположены во взаимно перпендикулярном положении и вращаются в противоположных направлениях. Ось одного из роторов соединена с редуктором счетного механизма, передаточное отношение которого подобрано так, что отсчет измеряемого объема газа осуществляется непосредственно в метрах кубических.

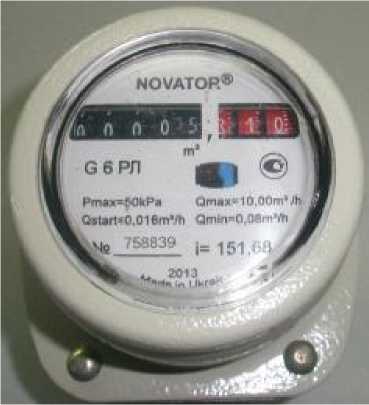

Фотографии общего вида

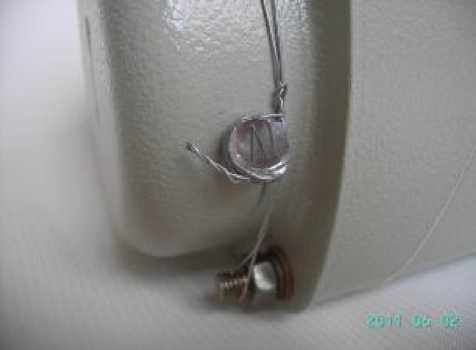

Фотография мест пломбировки
Технические характеристики
|
G4РЛ |
G6РЛ | |
|
Диаметр условного прохода, мм |
20 | |
|
Максимальный расход Qmax , м3/ч |
6,0 |
10,0 |
|
Номинальный расход Q n,, м3/ч |
4,0 |
6,0 |
|
Минимальный расход Q min, м3/ч |
0,06 |
0,08 |
|
Порог чувствительности м3/ч |
0,016 | |
|
Пределы допускаемой относительной погрешности измерений при выпуске из производства, % Qmin< Q < 2Qmin 2Qmin < Q < Qmax |
± 3 ± 2 | |
|
Пределы допускаемой относительной погрешности измерений в процессе эксплуатации, % Qmin <Q < 0,1Qmax 0,1Qmax< Q <Qmax |
-6 . ..+3 ± 3 | |
|
Максимальное рабочее давление, кПа |
50 | |
|
Диапазон температур измеряемой среды, °С |
-25...+50 | |
|
Диапазон температур окружающей среды, °С |
-25...+50 | |
|
Емкость счетного механизма, м3 |
99999,999 | |
|
Цена деления младшего разряда, м3 |
0,0002 | |
|
Средний срок службы, не менее, лет |
20 | |
|
Масса, не более, кг |
2,3 | |
|
Габаритные размеры, не более, мм |
145х100х100 | |
Знак утверждения типа
наносится на шкалу счетного устройства счетчика, на титульный лист паспорта и руководства по эксплуатации.
Комплектность
|
Наименование |
Количество |
Примечание |
|
1. Счетчик газа роторный G4 РЛ или G6 РЛ |
1 |
По заказу |
|
2. Комплект монтажных частей |
1 | |
|
3. Паспорт |
1 | |
|
4. Руководство по эксплуатации |
1 | |
|
5. Методика поверки |
1 | |
|
6. Упаковка |
1 |
Поверка
осуществляется по документу 562.М.Т2.784.000 Д1 «Счетчики газа роторные РЛ. Методика поверки», согласованному Ивано-Франковским ЦСМС в 1996 г.
Основные средства поверки:
-компьютеризированая установка с рабочими эталонами объёма газа или рабочий эталон объема газа колокольного типа: диапазон измерений объёмных расходов от 0,06 до 10, м3/час, границы допустимой основной относительной погрешности ± 0,5%.
Сведения о методах измерений
изложены в документе 562.М.Т.407273.003РЭ «Счетчики газа роторные G4РЛ ^6РЛ). Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2.ТУ У 13648866.005-97
Рекомендации к применению
Выполнение государственных учетных операций
