Приборы показывающие и регистрирующие «Технограф-160», Исполнения:, «Технограф-160-1», «Технограф-160-2»
| Номер в ГРСИ РФ: | 17701-06 |
|---|---|
| Производитель / заявитель: | ООО "Челябинский завод "Теплоприбор", г.Челябинск |
Приборы показывающие и регистрирующие «ТЕХНОГРАФ 160» (далее - приборы) предназначены для измерений и регистрации по двенадцати каналам сигналов силы и напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления, контроля параметров технологических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 17701-06 |
| Действует | по 16.11.2026 |
| Наименование | Приборы показывающие и регистрирующие |
| Модель | «Технограф-160», Исполнения:, «Технограф-160-1», «Технограф-160-2» |
| Приказы |
№602 от
30.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a9c6539f-9b18-687c-26c8-88685bc01674 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4217-160-20512765-98 |
| Класс СИ | 34.01.05 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | 06.03.2014 Изменения в названии организации |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 20.01.2017 |
| Номер сертификата | 45211 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 293 п. 03 от 06.03.2014Приказ 23 от 20.01.12 п.29 |
Производитель / Заявитель
ООО «ЧТП», РОССИЯ, 454047, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Павелецкая 2-я, д. 36, стр. 3, офис 203
Россия
454057, ул.2-ая Павелецкая, д.36. Тел/факс (353) 724-22-05, т/ф (351) 722-97-82 Тел. 725-75-00, Тел/факс: 725-75-55
Поверка
| Методика поверки / информация о поверке | 10.160.100.00 РЭ, раздел 8 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3712
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3658 (99%) |
| Неуспешных поверок (СИ непригодно) | 54 (1 %) |
| Актуальность информации | 05.04.2026 |
Поверители
Скачать
|
17701-06: Описание типа
2016-17701-06.pdf
Файл устарел
|
Скачать | 171.8 КБ | |
|
17701-06: Методика поверки
2021-mp17701-06.pdf
Файл устарел
|
Скачать | 168.4 КБ | |
|
17701-06: Описание типа
2016-17701-06-1.pdf
|
Скачать | 171.8 КБ | |
|
17701-06: Описание типа
2026-17701-06.pdf
|
Скачать | 241.4 КБ | |
|
17701-06: Методика поверки
2021-mp17701-06-1.pdf
|
Скачать | 168.4 КБ |
Описание типа
Назначение
Приборы показывающие и регистрирующие «ТЕХНОГРАФ 160» (далее - приборы) предназначены для измерений и регистрации по двенадцати каналам сигналов силы и напряжения постоянного тока, сигналов от термопар и термопреобразователей сопротивления, контроля параметров технологических процессов.
Описание
Прибор выполнен в прямоугольном корпусе и предназначен для утопленного щитового монтажа. Крепление прибора осуществляется с помощью прижимов, входящих в комплект принадлежностей. Все узлы размещены на выдвижном шасси, которое крепится винтами к задней стенке корпуса.
На передней панели шасси находятся тумблер «СЕТЬ», цифровое табло, клавиатура и четыре светодиода, сигнализирующие:
- о включении в сеть (маркировка «СЕТЬ»);
- о наличие неисправности (маркировка «НЕИСПРАВНОСТЬ»);
- о выходе измеряемого параметра за заданное значение относительно уставок задачи сигнализации (маркировка «1, 2 СИГНАЛИЗАЦИЯ»).
Ниже клавиатуры расположен лентопротяжный механизм.
На шасси находятся платы, электрическая связь всех печатных плат осуществляется через генмонтажную плату с помощью разъемов.
На задней панели корпуса расположены разъемы внешних подключений: входного сигнала, питания, цепей сигнализации, интерфейса RS-232 или RS-485, зажим «Земля», а также держатель с предохранителем.
Приборы позволяют осуществлять:
- позиционное регулирование;
- индикацию номера канала на одноразрядном табло и значения измеряемой величины на четырехразрядном;
- аналоговую, цифровую или комбинированную регистрацию на диаграммной ленте;
- обмен данных по каналу RS-232 или RS-485 с персональным компьютером;
- измерение и регистрацию мгновенного расхода (корнеизвлечение), а также регистрацию среднего или суммарного значения расхода за час.
Регистрация осуществляется шестицветной фломастерной печатающей головкой. Выбор цвета регистрации для каждого канала произволен.
Параметры интерфейса: скорость передачи 2400 бит/с, 8 бит данных, 2 стоп-бита, без контроля на четность и без сигналов готовности.
Форма регистрации прибора может быть аналоговой, цифровой либо комбинированной.
Регистрация в приборах осуществляется в прямоугольных координатах на диаграммной ленте типа ЛПГ 160 по ГОСТ 7826-82. Номинальная ширина поля регистрации 160 мм.
Условное обозначение исполнений приборов и наличие сигнализации приведены в таблице 1.
Таблица 1
|
Обозначение исполнения |
Сигнализация | |
|
общий выход |
раздельный выход | |
|
«Т ехнограф-160-1» |
есть |
нет |
|
«Т ехнограф-160-2» |
нет |
есть |
Общий вид прибора представлен на рисунке 1.

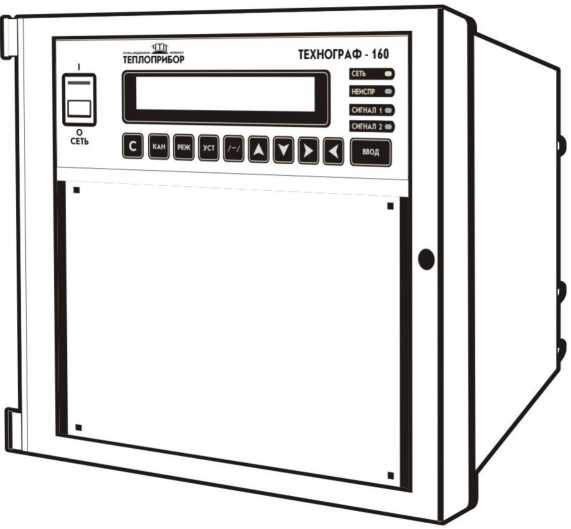

Рисунок 1 - Общий вид прибора
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре прибора и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программаторов и программ в условиях завода-изготовителя приборов. Версия программы индицируется на табло при включении прибора.
Программы верхнего уровня, идущие в комплекте с прибором, предназначены для проверки работоспособности прибора при соединении с компьютером и могут показывать только время/дата/год и результаты измерения по всем каналам. Никакой математической обработки по результатам измерения не предусмотрено.
Приборы имеют автоматический контроль исправности по всем входящим платам и программно-кодовую защиту от несанкционированного доступа с клавиатуры в базу данных.
Метрологические характеристики приборов нормированы с учётом влияния на них ПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
|
Т-160 |
Т-160 |
ver2 |
не используется |
не используется |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
В приборе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню прибора.
Защита прибора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус прибора.
Схема защиты от несанкционированного доступа представлена на рисунке 2.

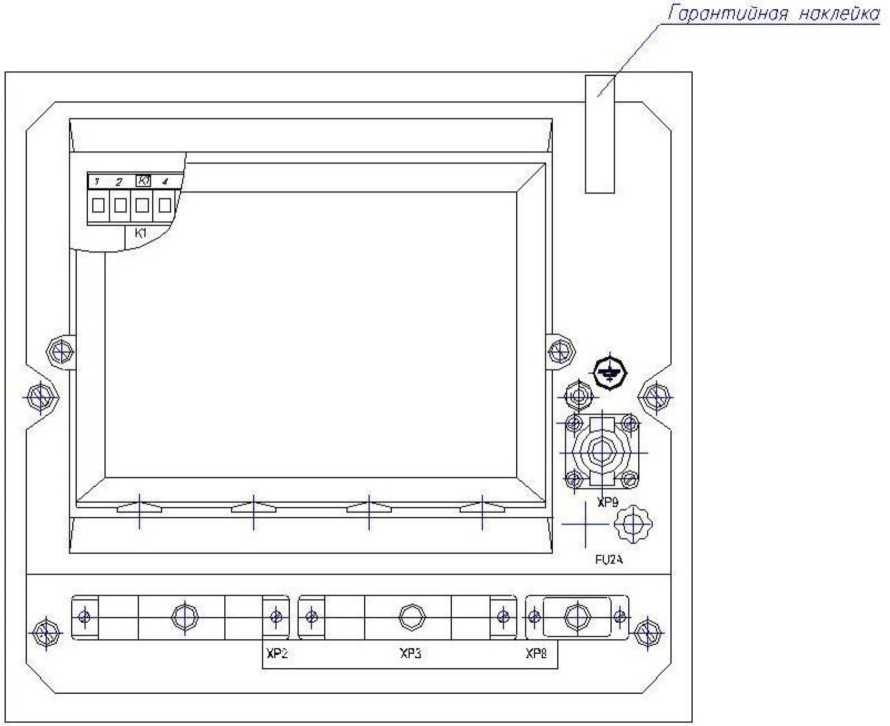

Рисунок 2 - Схема защиты от несанкционированного доступа
Технические характеристики
Метрологические характеристики приборов приведены в таблице 3.
Таблица 3
|
Входной сигнал |
Диапазоны измерений |
Пределы допускаемой основной приведённой погрешности в режиме измерений и цифровой индикации, сигнализации, % |
Пределы допускаемой основной приведённой погрешности в режиме аналоговой регистрации, % |
|
1 |
2 |
3 |
4 |
|
Сигналы от термопар по ГОСТ Р 8.585-2001 | |||
|
ТХК (L) |
от - 50 до +800 °С (от - 3,005 до 66,466 мВ) |
( 1 ^ ± 0,25 + — х100 k D ) |
±( 1 + - х1001 k D ) |
|
ТХА (К) |
от 0 до + 1300 °С (от 0 до 52,41 мВ) | ||
|
ТПР (В) |
от 300 до +1600 °С (от 0,431 до 11,263 мВ) | ||
|
ТПП (S) |
от 0 до +1600 °С (от 0 до 16,777 мВ) | ||
|
ТЖК (J) |
от 0 до +1200 °С (от 0 до 69,553 мВ) | ||
|
ТНН (N) |
от 0 до 1300 °С (от 0 до 47,513 мВ) | ||
|
Сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009 | |||
|
ТСП: 100П, 50П |
от -200 до +500 °С |
± 0,25 |
± 1 |
|
ТСМ: 100М, 50М |
от -50 до +180 °С |
± 0,25 |
± 1 |
|
Сигналы силы и напряжения постоянного тока | |||
|
Сигналы силы постоянного тока |
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА |
± 0,25 |
± 1 |
|
Сигналы напряжения постоянного тока |
от 0 до 1 В от 0 до 10 мВ от 0 до 20 мВ от 0 до 50 мВ от 0 до 100 мВ |
± 0,25 |
± 1 |
|
Примечания - Нормирующее значение D равно разности верхнего и нижнего предельных значений диапазона измерений, выраженное в градусах Цельсия; 1 - абсолютная погрешность канала компенсации температуры холодного спая, выраженное в градусах Цельсия. | |||
При входных сигналах силы и напряжения постоянного тока зависимость измеряемой величины от входного сигнала может быть линейной (формула 1) или корнеизвлекающей (формула 2).
к, - к
Y = К + (X - Xо)—— (1)
XK - X 0
y = Y + (Yk -Y.),
V XK - X0
(2)
где Y, Yo, Yk - текущий результат измерения, нижний, верхний пределы диапазона измерений, в единицах измеряемой физической величины;
Х, Хо, Хк - текущее значение входного сигнала, нижний, верхний пределы диапазона изменения входного сигнала, мА, мВ, В.
Скорость перемещения диаграммной ленты при аналоговой регистрации: 0, 20, 40, 60,120, 240, 480 мм/ч.
Отклонение средней скорости перемещения диаграммной ленты ± 1,0 % от номинального значения.
Дополнительная погрешность прибора Ayt по показаниям, регистрации и сигнализации, вызванная изменением температуры окружающего воздуха от (20 ± 5) °С до 50 °C (или 5 °С) не должна превышать значений, определяемых формулой, %:
Ayt = К х [ Тв (н)-Ти ],
(3)
где К - коэффициент пропорциональности, % / °С, равный:
0,04 - для приборов, работающих с сигналами от термопар (кроме В);
0,015 - при работе с сигналами без температурной компенсации;
Тв (н) - верхнее (нижнее) значение температуры окружающей среды;
Ти - значение температуры окружающей среды.
Рабочие условия применения:
- температура окружающего воздуха от 5 до + 50 °С;
- относительная влажность не более 80 % при 35 °С и более низких температурах ез конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа;
- внешнее переменное магнитное поле частотой 50 Гц и напряженностью до 40 А/м;
- температура транспортирования от минус 20 до + 60 °С.
Питание прибора осуществляется от сети переменного тока с частотой (50 ± 3) Гц и напряжением (220 +22/ -33) В.
Потребляемая мощность 25 В^А.
Масса прибора не более 8 кг.
Габаритные размеры прибора не более 222х248х340 мм.
Средний срок службы прибора 10 лет.
Знак утверждения типа
Знак утверждения типа наносится методом термотрансфертной печати на паспортную табличку, укрепленную на крышке прибора, и на титульные листы эксплуатационной документации типографским способом.
Комплектность
- прибор 1 шт.
- паспорт 1 экз.
- руководство по эксплуатации 1 экз.
- комплект запасных частей и принадлежностей 1 шт.
Сведения о методах измерений
Метод измерений приведён в руководстве по эксплуатации 10.160.100.00 РЭ.
Нормативные документы
ГОСТ 6651-2009 Термопреобразователи сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4217-160-20512765-98 Приборы показывающие и регистрирующие
«ТЕХНОГРАФ 160». Технические условия
