Фурье-спектрометры инфракрасные модификаций "ИнфраЛЮМ ФТ-02", "ИнфраЛЮМ ФТ-08"
| Номер в ГРСИ РФ: | 17728-09 |
|---|---|
| Категория: | Фурье-спектрометры |
| Производитель / заявитель: | ООО "Люмэкс-Маркетинг", г.С.-Петербург |
Для регистрации спектров поглощения или пропускания жидких, твердых и газообразных веществ в инфракрасной области, для экологического контроля воздушной и водной среды, контроля производственных процессов в химической, нефтехимической, фармацевтической и пищевой промышленности, криминалистике,научных исследованиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 17728-09 |
| Действует | по 15.08.2029 |
| Наименование | Фурье-спектрометры инфракрасные |
| Модель | модификаций "ИнфраЛЮМ ФТ-02", "ИнфраЛЮМ ФТ-08" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a94a2be0-2980-d336-7ca9-d32b65c3bfd2 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4434-015-45549798-2009 |
| Класс СИ | 37 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | Взамен № 17728-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.09.2014 |
| Номер сертификата | 36019 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 08д2 от 03.08.09 п.247 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Люмэкс-маркетинг» (ООО «Люмэкс-маркетинг»), г. Санкт-Петербург
Россия
198105, Московский пр-т, 19, 192029, пр.Обуховской обороны, д.71, корп.2, тел. (812)718-53-90, факс)718-68-65, почт.адрес BOX 1234 Санкт-Петербург 190000, E-mail: lumex@lumex.ru
Поверка
| Методика поверки / информация о поверке | 015-00-001 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 407 (97%) |
| Неуспешных поверок (СИ непригодно) | 11 (3 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
17728-09: Описание типа
2019-17728-09.pdf
|
Скачать | 115.3 КБ | |
|
17728-09: Методика поверки
2019-mp17728-09.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Фурье-спектрометры инфракрасные модификаций «ИнфраЛЮМ ФТ-02» и «ИнфраЛЮМ ФТ-08» (в дальнейшем - фурье-спектрометры) предназначены для регистрации спектров поглощения или пропускания образцов, находящихся в различных агрегатных состояниях, в инфракрасной области. При использовании приставок фурье-спектрометры могут также регистрировать спектры диффузного и зеркального отражения и спектры поверхностного поглощения в инфракрасной области.
Описание
Принцип действия фурье-спектрометров основан на измерении интенсивности оптического излучения, прошедшего через кювету с исследуемым образцом, в инфракрасной области спектра.
Основой фурье-спектрометров является интерферометр «Двойной кошачий глаз», в котором при движении светоделителя происходит изменение разности хода между интерферирующими лучами. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр в шкале волновых чисел получается после выполнения обратного преобразования Фурье интерферограммы.
Фурье-спектрометры конструктивно выполнены в виде настольных лабораторных приборов. Внешний вид фурье-спектрометров представлен на рис.1.
Фурье-спектрометры выпускаются в следующих модификациях:
«ИнфраЛЮМ ФТ-02» - базовая модификация для качественного и количественного анализа в инфракрасной области;
«ИнфраЛЮМ ФТ-08» - усовершенствованный спектрометр современного эргономичного дизайна, обеспечивающий высокий уровень отношения сигнал/шум.

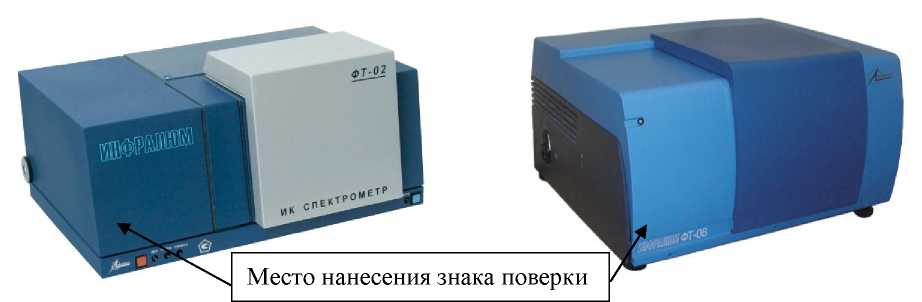

Рисунок 1 - Общий вид фурье-спектрометров.
а - модификация «ИнфраЛЮМ ФТ-02», б - модификация - «ИнфраЛЮМ ФТ-08»
Программное обеспечение
Фурье-спектрометры оснащены автономным ПО СпектраЛЮМ и встроенным ПО, которое управляет работой фурье-спектрометра и отображает, обрабатывает и хранит полученные данные.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационные данные (признаки) |
Встроенное ПО |
Автономное ПО |
|
Идентификационное наименование ПО |
— |
SpLumMetroModule.dll |
|
Номер версии (идентификационный номер) ПО |
35.06.23.03.04 |
не ниже 2.0.1.253 |
|
Цифровой идентификатор ПО |
— |
fb533f9a67d8e697cdcaca609d 3c8ed2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
— |
MD5 |
|
Примечание -Значения цифрового идентификатора ПО, указанные в таблице, относятся только к ПО указанной версии | ||
Встроенное ПО предназначено для сбора данных и передачи их в автономное ПО и для реализации аппаратных функций прибора.
К метрологически значимой части автономного ПО СпектраЛЮМ относится файл SpLumMetroModule.dll. Метрологически значимая часть ПО выполняет следующие функции:
- обработка данных, поступающих от встроенного ПО;
- создание и хранение файлов интерферограмм и файлов спектров;
- сохранение результатов измерений на жестком диске персонального компьютера;
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Технические характеристики
Таблица 2 -Метрологические характеристики
|
Рабочий спектральный диапазон, см-1 - «ИнфраЛЮМ ФТ-02» - «ИнфраЛЮМ ФТ-08» |
от 400 до 7500 от 400 до 7800 |
|
Спектральное разрешение, см-1, не более |
0,7 |
|
Пределы допускаемого значения абсолютной погрешности шкалы -1 волновых чисел, см |
±0,05 |
|
Отношение сигнал/шум (среднеквадратический) для волнового числа 2150 см-1, определяемый в интервале ±50 см-1 для разрешения 4 см-1 и времени накопления 60 с, не менее - «ИнфраЛЮМ ФТ-02» - «ИнфраЛЮМ ФТ-08» |
8000 40000 |
|
Пределы отклонения линии 100 %-ного пропускания от номинального значения для волнового числа 2150 см-1, определяемый в интервале ±50 см-1, % |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Уровень положительного и отрицательного псевдорассеянного света, вызванного нелинейностью фотоприемной системы, % |
±0,25 |
|
Время установления рабочего режима фурье-спектрометров, ч, не более |
2 |
|
Время непрерывной работы фурье-спектрометров, ч, не менее |
8 |
|
Среднее время одного сканирования (частота сканирования 7,14 кГц), с, не более: - максимальное спектральное разрешение; - спектральное разрешение 16 см-1 |
6 0,8 |
|
Габаритные размеры, мм, не более - «ИнфраЛЮМ ФТ-02» - «ИнфраЛЮМ ФТ-08» |
580x515x295 580x550x340 |
|
Масса, кг, не более - «ИнфраЛЮМ ФТ-02» - «ИнфраЛЮМ ФТ-08» |
37 32 |
|
Питание фурье-спектрометров от сети переменного тока: - напряжение питания переменного тока, В - частота, Гц |
(220 ± 22) (50 ± 1) |
|
Потребляемая мощность, В-А, не более |
65 |
|
Средняя наработка на отказ, ч, не менее |
2500 |
|
Средний срок службы фурье-спектрометров, лет, не менее |
5 |
|
Условия эксплуатации фурье-спектрометров: - температура окружающего воздуха, °C - атмосферное давление, кПа - относительная влажность при температуре 25 °С %, не более |
от 5 до 40 от 84 до 106,7 80 |
Знак утверждения типа
наносится на лицевую панель фурье-спектрометров и/или шильд и титульный лист Руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Фурье-спектрометр инфракрасный «ИнфраЛЮМ ФТ» |
1 | |
|
Контрольный образец (пленка полистирольная) |
1* | |
|
Комплект ЗИП |
1 | |
|
Аксессуары |
По заказу | |
|
Руководство по эксплуатации |
1 | |
|
Формуляр |
1 | |
|
Методика поверки |
1 | |
|
Руководство пользователя программным обеспечением |
1 | |
|
* Для модификации «ИнфраЛЮМ ФТ-08» может быть встроен в спектрометр. | ||
Поверка
осуществляется по документу 015-00-001 МП «Фурье-спектрометры инфракрасные модификаций «ИнфраЛЮМ ФТ-02», «ИнфраЛЮМ ФТ-08» Методика поверки» (с изменением № 1), утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 03 июня 2019 года.
Основные средства поверки: образец пленки полистирольной марки К толщиной от 50 до 80 мкм (поставляется в комплекте с фурье-спектрометром) по ГОСТ 12998-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель детектора, как показано на рисунке 1, или на свидетельство о поверке.
Сведения о методах измерений
ГОСТ 31754-2012 Масла растительные, жиры животные и продукты их переработки.
Методы определения массовой доли трансизомеров жирных кислот
ГОСТ Р 51797-2001 Вода питьевая. Метод определения содержания нефтепродуктов
ГОСТ Р ЕН 14078-2010 Нефтепродукты жидкие. Определение метиловых эфиров жирных кислот (FAME) в средних дистиллятах методом инфракрасной спектроскопии
ФР.1.31.2011.09381 Методика измерений массовой концентрации нефтепродуктов в пробах природных, питьевых и сточных вод с использованием фурье-спектрометров инфракрасных «ИнфраЛЮМ ФТ»
Нормативные документы
ТУ 4434-015-45549798-2009 «Фурье-спектрометры инфракрасные. Технические условия»
Технический регламент таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Технический регламент таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
