Комплексы аналитические вольтамперометрические СТА
| Номер в ГРСИ РФ: | 17933-16 |
|---|---|
| Категория: | Вольтамперметры |
| Производитель / заявитель: | ООО "ИТМ", г.Томск |
Комплексы аналитические вольтамперометрические СТА (далее - комплексы) предназначены для измерений массовой концентрации электрохимически активных ионов и веществ в питьевых, природных, сточных водах, напитках, водных растворах различных объектов (почв, пищевых продуктов, продовольственного сырья, биологических объектов, парфюмерно-косметических изделий и т.д.) методом инверсионной вольтамперометрии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 17933-16 |
| Действует | по 02.10.2025 |
| Наименование | Комплексы аналитические вольтамперометрические |
| Модель | СТА |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 15395815-92d6-4ccf-0e84-47ba792da116 |
Производитель / Заявитель
ООО "ИТМ", РОССИЯ, г.Томск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 346 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 11.10.2026 |
Поверители
Скачать
|
17933-16: Описание типа
2020-17933-16.pdf
|
Скачать | 474.2 КБ | |
|
17933-16: Методика поверки
2020-mp17933-16.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Комплексы аналитические вольтамперометрические СТА (далее - комплексы) предназначены для измерений массовой концентрации электрохимически активных ионов цинка, свинца, меди, кадмия и веществ в питьевых, природных, сточных водах, напитках, водных растворах различных объектов (почв, пищевых продуктов, продовольственного сырья, биологических объектов, парфюмерно-косметических изделий) методом инверсионной вольтамперометрии.
Описание
Принцип действия комплексов основан на измерении силы электрического тока, протекающего в цепи электрохимической ячейки с анализируемым раствором под воздействием приложенного к электродам потенциала, при этом сила электрического тока, используемая в качестве аналитического сигнала, пропорциональна концентрации определяемого иона или вещества в растворе, а значение потенциала характеризует природу данного иона или вещества.
Комплексы представляют собой автоматизированные приборы настольного исполнения. Комплексы состоят из размещенных в едином или разных корпусах электронного и измерительного блоков с одним или тремя измерительными каналами (электрохимическими ячейками). Управление комплексами и обработка результатов измерений осуществляется с использованием автономного программного обеспечения «Анализатор СТА», установленного на персональном компьютере. Информационный обмен осуществляется через USB-порт.
Комплексы выпускаются в следующих модификациях:
- СТА-М: исполнение в едином блоке, три электрохимические ячейки, встроенный источник ультрафиолетового излучения;
- СТА-1: исполнение в двух блоках, одна электрохимическая ячейка;
- СТА-1-УФ: исполнение в двух блоках, одна электрохимическая ячейка, встроенный источник ультрафиолетового излучения;
- СТА-3: исполнение в двух блоках, три электрохимические ячейки;
- СТА-3-УФ: исполнение в двух блоках, три электрохимические ячейки, встроенный источник ультрафиолетового излучения.
Общий вид комплексов представлен на рисунках 1 и 2.

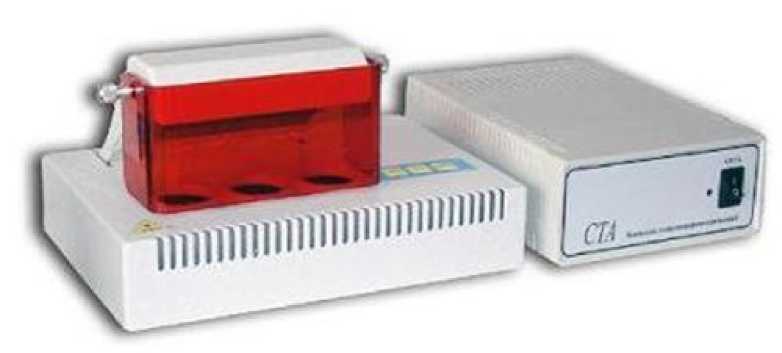

Рисунок 1 - Общий вид комплекса модификации СТА-3-УФ

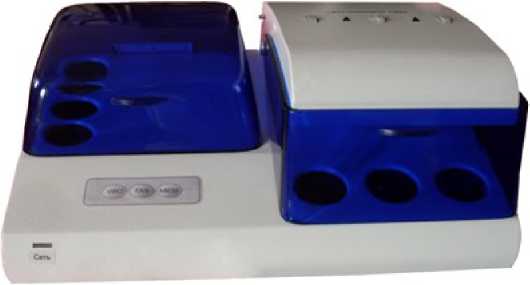

Рисунок 2 - Общий вид комплекса модификации СТА-М
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 и 4. Защита от внесения несанкционированных изменений в конструкцию комплексов обеспечивается при помощи наклейки предприятия-изготовителя, наносимой на винты комплексов.
Измерительный блок (вид сзади)
Электронный блок (вид снизу)

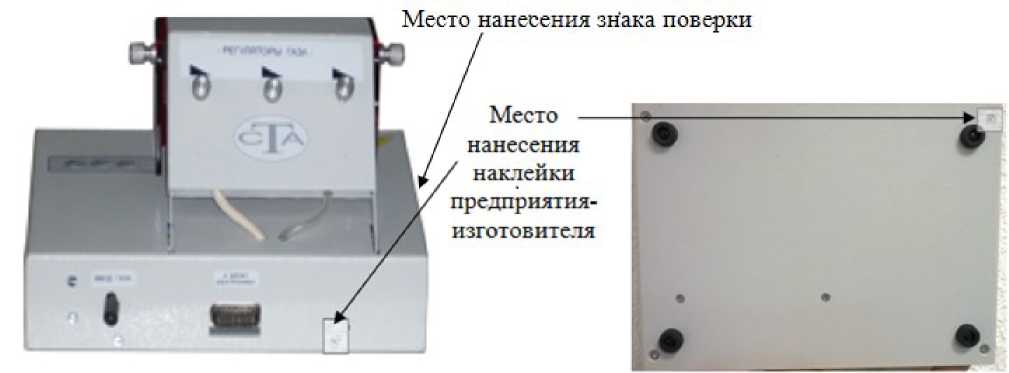

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки комплексов модификации СТА-3-УФ

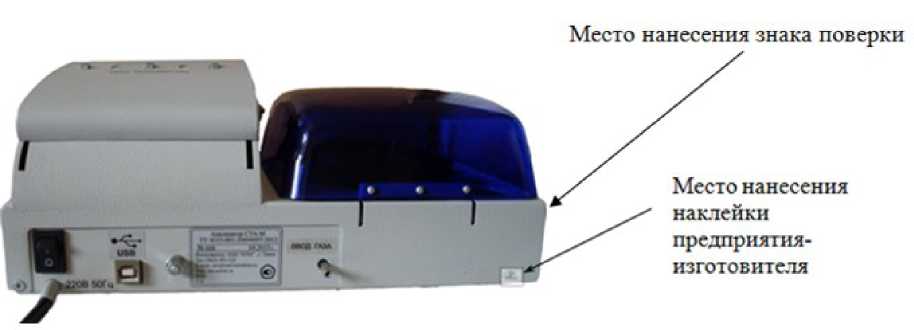

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки комплексов модификации СТА-М
Программное обеспечение
Программное обеспечение (ПО) комплексов состоит из встроенного и автономного.
Встроенное ПО комплексов обеспечивает измерение силы электрического тока и преобразование в цифровой код, информационный обмен с автономным ПО «Анализатор СТА» и управление работой исполнительных устройств (включение/выключение вибрации электродов, источника ультрафиолетового излучения, подачи инертного газа) со встроенной клавиатуры комплексов.
Автономное ПО «Анализатор СТА» выполняет выделение и измерение величины аналитического сигнала, вычисление массовой концентрации определяемых ионов и веществ, управление работой комплексов, отображение текущих результатов измерений и архивирование результатов измерений.
Всё ПО комплексов является метрологически значимым. Идентификация автономного ПО выполняется по команде пользователя ПО «Анализатор СТА». Идентификационные данные ПО комплексов приведены в таблице 1. Уровень защиты ПО комплексов «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
anq9.hex |
Анализатор СТА |
|
Номер версии (идентификационный номер) ПО |
— |
не ниже 2.0.1.871 |
|
Цифровой идентификатор ПО |
— |
— |
Метрологические характеристики комплексов нормированы с учетом влияния ПО.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации ионов, мг/дм3 — цинка, свинца, меди; — кадмия |
от 0,001 до 0,1000 от 0,001 до 1,000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов цинка, кадмия, свинца и меди, %, не более |
±30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Параметры электрического питания: - напряжение постоянного тока, В - частота переменного тока, Гц |
220±22 50±1 | ||
|
Потребляемая электрическая мощность, 1ГА, не более |
40 | ||
|
Габаритные размеры, мм, не более - высота - ширина - длина |
СТА |
СТА-М | |
|
электронный блок |
измерительный блок | ||
|
70 240 180 |
150 240 190 |
150 210 270 | |
|
Масса, кг, не более |
1,5 |
2,0 |
3,5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84,0 до 106,7 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
5000 |
Знак утверждения типа
наносится на заднюю панель корпуса (единого или электронного блока) комплексов методом наклейки и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Комплекс аналитический вольтамперометрический СТА |
— |
1 шт. |
|
Электроды: - индикаторный; - сравнения |
ИТММ 6.622.001 СБ; ИТММ 6.622.002 СБ |
3 шт. 6 шт. |
|
Стаканчик из оптического кварца |
ТУ 21-23-238-88 |
7 шт. |
|
Стандартный образец состава раствора ионов цинка |
ГСО 7256-96 |
1 ампула (объем раствора в ампуле 6 см3) |
|
Стандартный образец состава раствора ионов кадмия |
ГСО 7874-2000 |
1 ампула (объем раствора в ампуле 6 см3) |
|
Стандартный образец состава раствора ионов свинца |
ГСО 7252-96 |
1 ампула (объем раствора в ампуле 6 см3) |
|
Стандартный образец состава раствора ионов меди (II) |
ГСО 7255-96 |
1 ампула (объем раствора в ампуле 6 см3) |
|
Кабель USB-B M USB-A M |
— |
1 шт. |
|
Паспорт |
ИТММ 2.848.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ИТММ 2.848.001 РЭ |
1 экз. |
|
Диск с ПО |
— |
1 шт. |
Поверка
осуществляется по документу ИТММ 2.848.001 РЭ «Комплекс аналитический вольтамперометрический СТА. Руководство по эксплуатации» (раздел 4 «Методика поверки» с изменением № 1), утвержденному ФБУ «Томский ЦСМ» 18.05.2020 г.
Основные средства поверки:
- ГСО 7874-2000 стандартный образец состава раствора ионов кадмия: аттестованное значение массовая концентрация ионов кадмия в интервале от 0,95 до 1,05 г/дм3, границы допускаемых значений относительной погрешности аттестованного значения (при доверительной вероятности 0,95) ±1,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносят на свидетельство о поверке и на корпус комплекса (рисунок 3 и 4).
Сведения о методах измерений
приведены в документах:
ГОСТ 33824-2016 Продукты пищевые и продовольственное сырье. Инверсионновольтамперометрический метод определения содержания токсичных элементов (кадмия, свинца, меди и цинка)
ГОСТ Р 51823-2001 Алкогольная продукция и сырье для ее производства. Метод инверсионно-вольтамперометрического определения содержания кадмия, свинца, цинка, меди, мышьяка, ртути, железа и общего диоксида серы
ГОСТ Р 52315-2005 Напитки безалкогольные. Вода минеральная и питьевая. Инверсионно-вольтамперометрический метод определения массовой концентрации селена
ГОСТ Р 52690-2006 Продукты пищевые. Вольтамперометрический метод определения массовой концентрации витамина С
Методики (методы) измерений, аттестованные в соответствии с ГОСТ Р 8.563-2009 (МУК 4.1.1500-03, МУК 4.1.1501-03, МУК 4.1.1502-03, МУК 4.1.1503-03, МУК 4.1.1504-03,
МУК 4.1.1505-03, МУК 4.1.1506-03, МУК 4.1.1507-03, МУК 4.1.1508-03, МУК 4.1.1509-03,
МУК 4.1.1510-03, МУК 4.1.1511-03, МУК 4.1.1512-03, МУК 4.1.1513-03, МУК 4.1.1514-03,
МУК 4.1.1515-03, МУК 4.1.1516-03 и т.д.)
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия
ТУ 4215-001-20694097-2012 Комплекс аналитический вольтамперометрический СТА. Технические условия
