Преобразователи линейных перемещений СИЭЛ-166

Назначение

Преобразователи линейных перемещений СИЭЛ-166.   ' предназначены

для преобразования расстояний между торцом преобразователя и металлической поверхностью на основе железа в пропорциональный сигнал в виде напряжения или тока в зависимости от варианта исполнения*.С1&ЬЖ2.

В комплекте с вторичными приборами 'СИЭЛ-166.   ■ позволяет измерять

медленно меняющиеся осевые перемещения роторов и вибросмещения работающих механизмов в энергетической,нефтегазовой,химической и других отраслях промышленности и науки.Преобразователи "СИЭЛ-166..," можно применить с целью непрерывного получения информации о техническом состоянии работающего механизма в диагностических системах.

Описание

Принцип преобразования расстояний в пропорциональное напряжение или ток основан на взаимодействии внешнего высокочастотного электромагнитного поля с металлической поверхностью,находящейся в зоне действия указанного электромагнитного поля.Преобразователь СИЭЛ-166 . представляет собой излучатель,выполненный в виде катушки индуктивности,расположенной в торце цилиндрического корпуса диаметром (10   20) мм. Катушка

индуктивности питается напряжением с частотой (1-2) МГц от специального генератора, входящего в комплект преобразователя.

При отсутствии вблизи торца преобразователя металлической поверхности напряжение генератора остается максимальным,что соответствует "бесконечному" расстоянию до металлической поверхности.При наличии металлической поверхности вблизи торца преобразователя напряжение питающего генератора уменьшается вследствие поглощения энергии излучения.

Зависимость между уменьшением напряжения (или тока) и расстоянием до металлической поверхности является линейной.

Рабочие условия применения СИЭЛ-166

Для датчика:

- температура окружающей среды, град.’£......... О - 120

- относительная влажность воздуха при температуре 35 град. С................... до 98Z

- атмосферное давление, кПа.................... 84 -106,7

- воздействие вибросмещения в диапазоне частот (5 - 60) Гц.............. 0, 15 мм

- воздействие виброускорения в диапазоне частот (60 -120) Гц............. 20 м/с2

Для генератора:

- температура окружающей среды, град. L&......... -20 - 70

- относительная влажность воздуха при температуре 35 град. С........... до 80Х

- атмосферное давление, кПа.................... 84 - 106, 7

- воздействие вибросмещения в диапазоне частот (5 - 45) Гц.............. 0, 13 мм

- воздействие виброускорения в диапазоне частот (45 - 80) Гц............. 10 м/с2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное значение коэффициента преобразования:

для варианта исполнения СИЭЯ-1661,мВ/мкм........... 4,0

для варианта исполнения СИЭЯ-1662,мкА/мкм .......... 7,0

2. Допустимое отклонение от номинального

значения коэффициента преобразования при выпуске из производства, / .......................... +- 3,0

3. Диапазон преобразования медленно меняющегося (квазистатического) зазора,мм .......................... 0,3 - 2,

4. Предел допускаемого значения абСОЛЮТНОЙ погрешности преобразования зазора,мкм .................. +- 100

5. Диапазон преобразования вибросмещения,мкм ............. 5 - 300

6. Нелинейность амплитудной характеристики,/ .....не более 6,0

7. Частотный диапазон преобразования вибросмещения, Гц . ..................................... 2 - 500

8. Неравномерность частотной характеристики,Z .... не более 5,0

относительной

9. Предел допускаемого значения'*погрешности преобразования вибросмещения, / . ....................... +- 8,0

10. Напряжение питания прибора,В ......................

11. Ток потребления, мА .............  не более 30

12. Сопротивление гальванической изоляции по вторичному источнику питания:

при нормальных физических условиях,МОм .... не менее 20

при температуре (70 +- 2) град.И,МОм ...... не менее 5 при температуре (35 +~ 2) град.Ц

и относительной влажности 80/,МОм ......... не менее 2

13. Длина соединительного кабеля между преобразователем и вторичной аппаратурой,м......... не более 250

14. Время выхода на режим преобразования после включения, мин ............................... не более 15

15 .Наработка на отказ, час ..........  не менее 8000

16 .Средний срок службы, год........................... не менее 5

17 .Габаритные размеры:

для датчика - длина, мм (по заказу)' . . . ........ от 40 до 200

диаметр резьбовой части,мм ....     10,16

для генератора, мм .............;............. 104 х 54 х 24

18 .Масса комплекта,г ................................. не более 400

4.

Знак утверждения типа

Знак утверждения типа наносится в паспорт изделия,в сопроводительную документацию и на лицевую панель прибора.

Комплектность

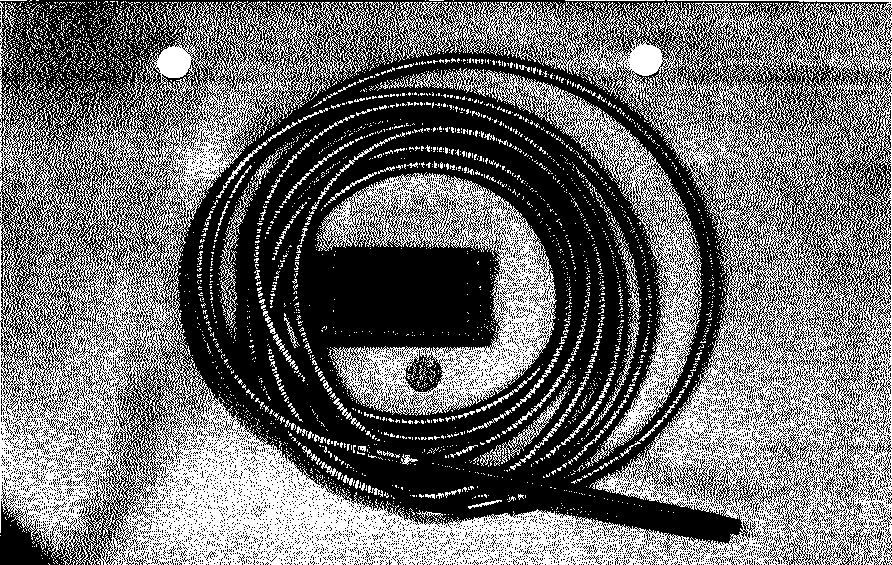

В комплект поставки входит:

1.Датчик 'СИЭЛ-166Д-ХХ/ХХХ-Х

2.Генератор-преобразователь СИЭЛ-1661—XX — X

или СИЭЛ-1662-ХХ-Х ... 1

3 . Паспорт ТПКЦ.402159.001ПС или ТПКЦ.402159.002ПС

4 .Руководство по эксплуатации ТПКЦ.402I59.000РЭ на партию приборов

Поверка

Поверка прибора производится органами Госстандарта России по методике МИ 1873-8g?^дБ^б^дме^р^ с пьезоэлектрическими и индукционными преобразоват<апяйи уодин^ раз в год на эталонном обрудовании в соответствии с Государственной поверочной схемой МИ 2070-90.

Нормативные документы

Нормативным документом являются технические условия организации-разработчика .за номером 4277-002-2308 1 484-98ТУ.

МИ 1873-88

Заключение

Технические характеристики преобразователя линейных перемещений тип 'СИЭЛ-166 соответствуют требованиям технических условий.

Организация-разработчик и изготовитель СИЭЛ-166.   ■ :

ЗАО "СИЭЛ" 199034 г.Санкт-Петербург,ВО 17 линия,д.2А тел. (812) 321-7938 факс. (812) 321-7500

В.КАБАНОВ

ГЕНЕРАЛЬНЫЙ ДИРЕКТОР ЗАО "СИЭЛ
