Насосы-пробоотборники ручные НП-3М

Назначение

Насосы-пробоотборники ручные НП-3М (далее насосы) предназначены для измерения объема газовой смеси, для прокачивания его через трубки индикаторные, элементы индикаторные и другие средства экспрессного контроля при определении концентрации компонентов в воздухе рабочей зоны во взрывобезопасных помещениях.

Описание

Принцип действия насосов реализован на методе отбора пробы за счет разницы давления, создаваемого поршнем, перемещающемся в цилиндре насоса.

Насосы состоят из цилиндра и штока с поршнем, который перемещается в цилиндре. Перемещение поршня осуществляется вручную. Объемы отбираемой газовой пробы соответствуют обозначениям на штоке поршня. Насосы снабжены устройством для вскрытия индикаторных трубок и сигнальным устройством для контроля окончания прокачивания пробы.

Внешний вид насосов представлен на рисунке 1.

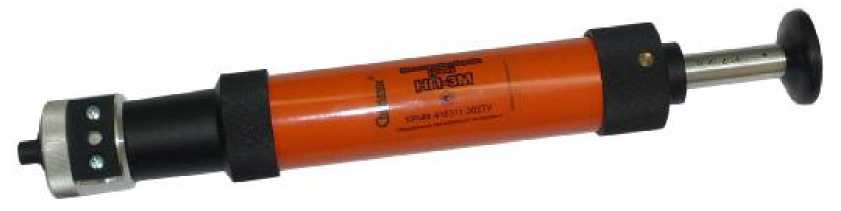

Рисунок 1 - Внешний вид насоса

Элементы настройки измерительной части насосов конструктивно защищены от несанкционированного проникновения винтом под тонкой двухслойной гарантийной наклейкой.

Схема пломбировки приведена на рисунке 2.

наклейка

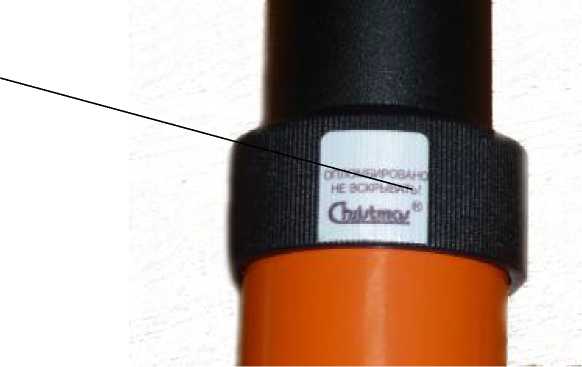

Рисунок 2 - Схема пломбировки насоса

Технические характеристики

Номинальные значения объема отбираемой пробы, см3          50 и 100

Пределы допускаемой относительной погрешности, %

Габаритные размеры, мм, не более:

- длина

- диаметр

Масса, кг, не более

Средняя наработка на отказ, ч, не менее

Условия эксплуатации:

- температура окружающего воздуха, °С                       от 10 до 40

- относительная влажность воздуха при температуре 30 °С, %

- атмосферное давление, кПа                                  от 90,6 до 104,0

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и методом шелкографии на цилиндр насоса.

Комплектность

1. Насос-пробоотборник ручной НП-3М                  - 1 шт.;

2. Руководство по эксплуатации                            - 1 экз.;

3. Методика поверки                                      - 1 экз.

Поверка

осуществляется в соответствии с документом КРМФ.418311.002 МП «Насос-пробоотборник ручной НП-3М. Методика поверки», утвержденным ГЦИ СИ ФГУ Тест-С.-Петербург в марте 2004 г.

Перечень эталонов, применяемых при поверке:

- мановакуумметр ВО, от 0 до минус 1 кгс/см2, погрешность ±1,5 %;

- секундомер Агат, от 0 до 60 мин, класс точности 2;

- цилиндр 100, V=100 мл, класс точности 2;

- цилиндр 250, V=250 мл, класс точности 2;

- барометр БАММ-1, от 810 до 1060 кПа, погрешность ±0,2 кПа;

- термометр лабораторный, от 8 до 38 °С, цена деления 0,1 °С.

Сведения о методах измерений

Сведения о методах измерений приведены в разделе 2 Руководства по эксплуатации КРМФ.418311.002 РЭ «Насос-пробоотборник ручной НП-3М. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ Р 51945-2002 «Аспираторы. Общие технические условия».

2. КРМФ.418311.002 ТУ «Насос-пробоотборник ручной НП-3М. Технические условия».

Рекомендации к применению

- вне сферы государственного регулирования.
