Измерители коррозионной агрессивности грунта ИКАГ

Назначение

Измерители коррозионной агрессивности грунта ИКАГ предназначены для измерения удельного электрического сопротивления и плотности катодного тока различных типов грунтов согласно ГОСТ 9.602-89.

Описание

Измеритель коррозионной агрессивности грунта ИКАГ представляет собой прибор, в котором измерение удельного электрического сопротивления грунта производится в ячейке по четырехэлектродной схеме при трех различных значениях тока поляризации.

Измерение плотности катодного тока проводится в ячейке по трехэлектродной схеме.

Сущность метода заключается в определении плотности катодного тока при смещении потенциала на 100 мВ, отрицательнее потенциала коррозии стали в грунте.

Внешний вид Измерителя коррозионной агрессивности грунта ИКАГ приведён на рисунке 1.

Рисунок 1 - Внешний вид Измерителя коррозионной агрессивности грунта ИКАГ

Для защиты от несанкционированного доступа в измерителе предусмотрена установка пломбы организации, осуществляющей поверку измерителя.

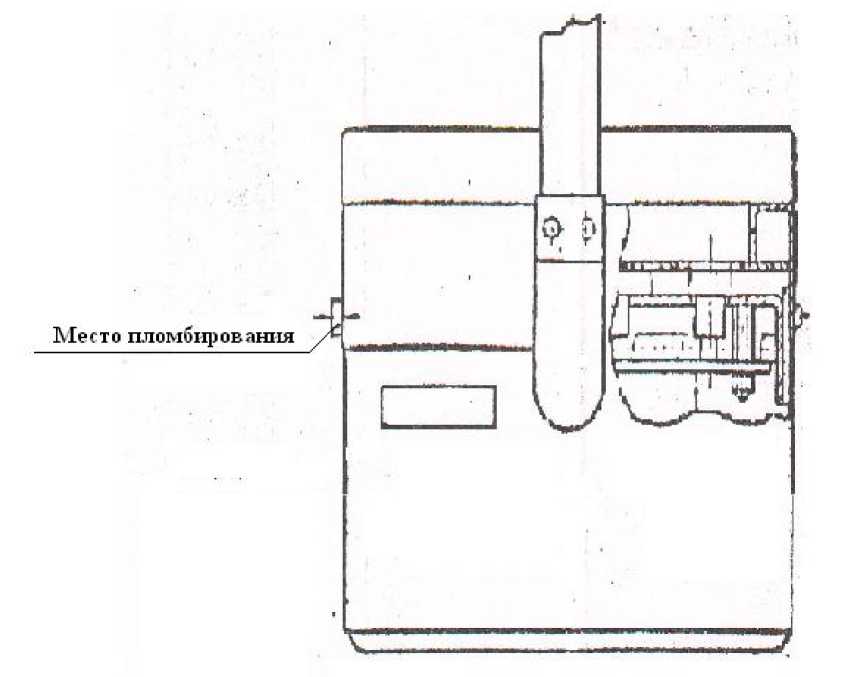

Схема пломбирования измерителя приведена на рисунке 2.

Рисунок 2 - Схема пломбирования измерителя

Технические характеристики

Диапазон измерения удельного электрического

сопротивления (р)                                                от 5 до 150 Ом^м.

Пределы допускаемой относительной погрешности измерения удельного

электрического сопротивления грунта                              ± (0,4 + 0,25(рк /рх -1)) %,

где: рк - максимальное значение предела измерения Ом^м;

рх - измеренное значение Ом^м.

Продолжительность измерения удельного электрического сопротивления грунта, не более                                   60 с.

Диапазон измерения плотности катодного тока грунта (j)           от 20 до 220 мА/м2.

Пределы допускаемой относительности погрешности измерения

плотности катодного тока                                           ±(2.5+1.7 j /jx -1)) %,

где: jк - максимальное значение предела измерений, мА/м2;

jx - измеренное значение, мА/м2.

Продолжительность измерения плотности катодного тока, не более. „55 мин.

Входное сопротивление, не менее                                10 МОм.

Питание от внешнего источника с диапазоном напряжений        (5,5^7,5) В.

Ток потребления, не более                                        0,05 А.

Время прогрева, не более                                         5 мин.

Время непрерывной работы, не менее                           8 ч.

Диапазон рабочих температур                                   от 5°С до 45°С.

Относительная влажность воздуха при 25 °С не более             90%.

Средняя наработка на отказ не менее                             5000 ч.

Средний срок службы не менее                                  15 лет.

Габаритные размера, не более:

- прибора                                                   (210x100x130) мм,

- ячейки комбинированной                                 (350x130x130) мм.

Масса, не более:

- прибора                                                         1,7 кг,

- ячейки комбинированной                                  2,8 кг.

Измеритель обеспечивает связь с управляющей ЭВМ по каналу информационного обмена RS-232.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель измерителя краской. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

Комплект поставки приведен в таблице 1

Таблица 1 Комплект поставки Измерителя коррозионной агрессивности грунта ИКАГ

Поверка

осуществляется в соответствии с разделом «Поверка прибора» Руководства по эксплуатации.

ИКАГ 415334.002 РЭ, согласованным руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» в 1999 г.

Перечень эталонов, применяемых при поверке, приведен в таблице 2.

Таблица 2 - Перечень эталонов, применяемых при поверке

Сведения о методах измерений

Сведения о методах измерений приведены в документе «Измеритель коррозионной агрессивности грунта ИКАГ. Руководство по эксплуатации» ИКАГ 415334.002 РЭ.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования.

ГОСТ 9.602-2005 Сооружения подземные. Общие требования к защите от коррозии.

ТУ 4215-006-05130500-98 Измеритель коррозионной агрессивности грунта. Технические условия.

Рекомендации к применению

Для осуществления производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
