Спектрометры рентгенофлуоресцентные Фокус
| Номер в ГРСИ РФ: | 18371-99 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "Институт рентгеновской оптики" (ООО "ИРО"), г.Москва |
Для измерения интенсивности аналитических линий химических элементов и массовой концентрации элементов (от Р(15) до U(92)), содержащихся в анализируемом образце (пробе) в различных областях науки и техники (экология, биология, сельское хозяйство, пищевая промышленность, геология, горнорудная промышленность, геофизика, таможенный контроль, санитарно-эпидемиологический контроль, криминалистика), а также среды обитания человека.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 18371-99 |
| Действует | по 13.12.2017 |
| Наименование | Спектрометры рентгенофлуоресцентные |
| Модель | Фокус |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a54d1b4a-f597-123c-88ee-c7275c0bb782 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Источник информации | CD 1999г, CD 2001г |
| Технические условия на выпуск | ТУ 4276-003-02751555-99 |
| Класс СИ | 31.01 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | 13.12.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 13.12.2017 |
| Номер сертификата | 24982 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1109 п. 12 от 13.12.201209д от 01.08.06 п.396 |
Производитель / Заявитель
ООО "Институт рентгеновской оптики", г. Москва; ООО "Новая оптика", г. Москва (срок свидетельтсва: 01.05.2006 г.)
Россия
123060, 1-ый Волоколамский проезд, 10, тел. (495) 746-10-78, факс 746-10-61
Поверка
| Методика поверки / информация о поверке | раздел "Методика поверки" РЭ 4276-003-02751555-99 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 26 (96%) |
| Неуспешных поверок (СИ непригодно) | 1 (4 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
18371-99: Описание типа
2012-18371-99.pdf
|
Скачать | 112.7 КБ | |
|
18371-99: Методика поверки
2022-mp18371-99.pdf
|
Скачать | 90.6 КБ |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные “ФОКУС” (далее - спектрометры) предназначен для измерения интенсивности аналитических линий химических элементов и массовой концентрации элементов (от P(15) до U(92)), содержащихся в анализируемом образце (пробе).
Описание
Принцип работы спектрометров основан на возбуждении, излучением рентгеновской трубки, характеристического излучения атомов определяемых элементов и регистрации его полупроводниковым детектором. Процесс анализа от набора данных и их обработки до получения результатов механизирован и выполняется с помощью ПЭВМ. Регистрируемый спектр образца обрабатывается и передаётся в ПЭВМ. Программа обработки позволяет автоматически идентифицировать линии излучения элементов и подсчитывать площади этих линий. Площадь аналитической линии пропорциональна концентрации определяемого элемента, содержащегося в анализируемом образце. Результаты анализа состава образца могут быть получены в виде таблицы значений концентраций определяемых элементов и выведены на экран компьютера или распечатаны на принтере. Анализируемые образцы могут быть жидкими или твердыми (в виде порошков, пленок, аэрозольных фильтров и т.п.).
Спектрометры состоят из измерительной камеры и блока питания. В измерительной камере расположены устройство детектирования (Si(Li) детектор с термоэлектрической системой охлаждения и предварительным усилителем), рентгеновская трубка с измерительной камерой и система визуального контроля. В блоке питания располагаются сетевой преобразователь питания и генератор питания рентгеновской трубки. Спектрометрическое устройство располагается внутри компьютера.
Спектрометры изготавливаются в двух модификациях:
а) линзовая модификация (А) содержит коллимационное устройство на основе капиллярной рентгеновской линзы, предназначена для анализа образцов или их участков малых размеров (площадь менее 2 мм2 );
б) безлинзовая (широкоугольная) модификация (Б) предназначена для анализа образцов больших размеров (диаметр рабочей зоны 32 мм).

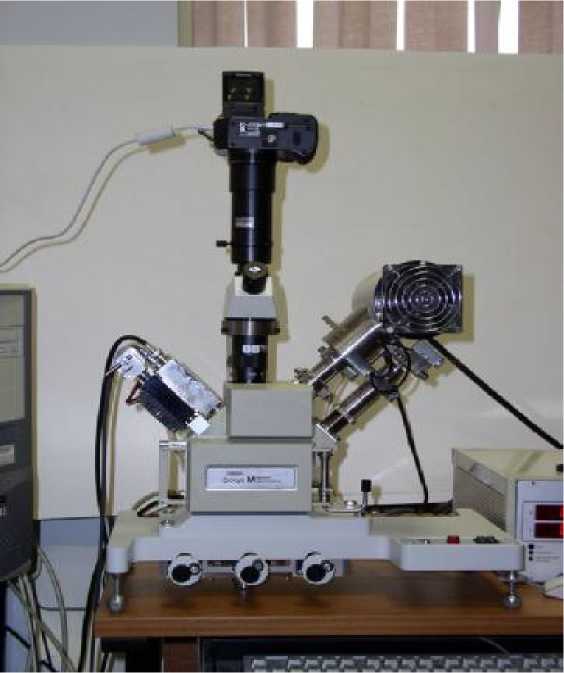

Фото модификации А (разновидности прибора отличаются способом управления подвижкой столика для образца, массой, габаритными размерами и потребляемой мощностью. Измерительная часть приборов одинакова и на метрологические параметры не влияет).
Модификация Б отличается от модификации А отсутствием капиллярной линзы.
Линза заменена на конусный коллиматор.
Программное обеспечение
предназначено для получения спектров анализируемых образцов и подсчета концентраций элементов.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
XRF |
XRF |
3.33 |
8DD9CC25A7D6 87EC86671701 38F5DFBF |
Md5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню C по МИ 3286-2010.
Технические характеристики
|
Диапазон анализируемых элементов: Модификация А Модификация Б |
От P(15) до U(92) От Cl(17) до U(92) |
|
Пределы допускаемой основной относительной погрешности измерения интенсивности аналитических линий после 30 минутного прогрева, % |
±1,5 |
|
Пределы обнаружения элементов по критерию 3g (в зависимости от элемента, матрицы пробы и методики анализа), % для элементов с атомными номерами от 15 до 20 для элементов с атомными номерами от 21 до 92 |
1 - 10-2 10-2 - 3Н0-3 |
|
Пределы допускаемой основной относительной погрешности измерения концентрации (в зависимости от номера элемента, матрицы пробы и методики анализа), % в диапазоне концентраций (10-2 - 100) % в диапазоне концентраций (3Н0-3 - 10-2) % |
±(5 * 12) ±(7 * 38) |
|
Пределы допускаемой дополнительной погрешности измерения концентрации при изменении температуры в рабочем диапазоне на каждые 10оС, % |
± 2,5 |
|
Спектральное (энергетическое) разрешение по линии Ka Mn (5,9 кэВ) при выходной загрузке 1000 имп/с, эВ, не более |
260 |
|
Потребляемая мощность, В •А, не более |
100 |
|
Масса, кг, не более |
30 |
|
Габаритные размеры, мм, не более |
700 х 500 х 300 |
|
Температура окружающего воздуха, °С |
от 10 до 35 |
|
Относительная влажность, % |
от 45 до 80 |
|
Атмосферное давление, кПа |
от 84,0 до 107,0 |
|
Наработка на отказ не менее, ч |
16000 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики в левом верхнем углу и на корпус спектрометра методом офсетной печати.
Комплектность
|
Наименование |
Кол. |
Примечание |
|
Спектрометр рентгенофлуоресцентный “Фокус” |
1 | |
|
Коллимационный узел |
1 |
при заказе модификации А |
|
Компьютер (с ОС не ниже Windows 95) со спектрометрическим устройством |
1 | |
|
Принтер |
1 | |
|
Прободержатель |
5 | |
|
Трубка рентгеновская |
1-3 |
По заказу |
|
Комплект эксплуатационных документов: | ||
|
Спектрометр рентгенфлуоресцентный "ФОКУС" Руководство по эксплуатации РЭ 4276-003-02751555-99 |
1 | |
|
Эмулятор анализатора. Руководство оператора АБЛК.00401-01-34 |
1 |
Поверка
осуществляется в соответствии с разделом “Методика поверки” руководства по эксплуатации, согласованным ГП “ВНИИФТРИ” 23.04.01 г.
Основное поверочное оборудование: стандартные образцы состава (эталонные материалы ВНИИМ) - S(KO87 № 10.02.005-06) с погрешностью ± 0.1 %, Со(КО83 № 10.02.004-06) с погрешностью ± 0.1 %, Sr(KO98 № 10.02.007-06) с погрешностью ± 0.1 %, борная кислота (КО 163 № 10.02.012-06) с погрешностью ± 0.1 %.
Сведения о методах измерений
Методика измерений изложена в Руководстве по эксплуатации.
Нормативные документы
ГОСТ 26874-86 “Спектрометры энергий ионизирующих излучений. Методы измерений основных параметров”.
ТУ 4276-003-02751555-99 “Спектрометры рентгенофлуоресцентные “ФОКУС”. Технические условия”.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; осуществление деятельности в области охраны окружающей среды.
