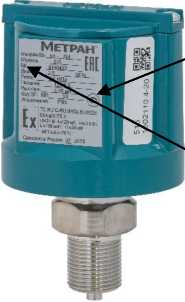

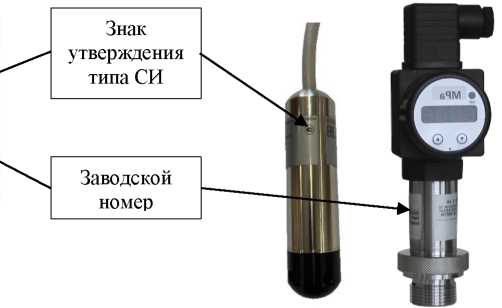

Датчики давления Метран-55

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

M55_ 7__42.HEX

7_ 42

0x3D00

CRC16

Наименование характеристик

Величина

для датчиков с аналоговым электронным преобразователем

для датчиков с микропроцессорным электронным преобразователем

Верхние пределы измерений или _______________ ________*__________* диапазоны измерений датчиков - абсолютного давления

- избыточного давления

- разряжения

- давления-разрежения (при значении верхнего предела измерений разрежения 100  кПа  для  любого  диапазона

измерений)

- измерения уровня

от 0,6 до 16 МПа от 0,1 до 100 МПа 0,1 МПа от 0,5 до 2,4 МПа избыточного давления

—

от 1,0 кПа до 60 МПа от 1,0 кПа до 220 МПа 60; 100 кПа

от 0,15 до 2,4 МПа избыточного давления

от 0,4 до 400 м вод. ст. от 0,004 до 4 МПа

Пределы допускаемой основной погрешности, % от нормирующего значения

±0,25; ±0,5; ±1,0

±0,1; ±0,15; ±0,2;

±0,25;

±0,35; ±0,5

Примечание - Фактические значения указываются в паспорте на изделие

Наименование характеристик

Величина

для датчиков с аналоговым электронным преобразователем

для датчиков с микропроцессорным электронным преобразователем

Выходной сигнал

- аналоговый сигнал постоянного тока, мА

- аналоговый сигнал напряжения постоянного тока, В

- цифровой сигнал

4-20; 0-20; 0-5

0-10; 0-5; 0-1; 1-6

—

4-20; 0-20; 0-5

0-10; 0-5; 0-1; 1-6

на базе стандартного интерфейса RS 232

Наименование характеристик

Величина

для датчиков с аналоговым электронным преобразователем

для датчиков с микропроцессорным электронным преобразователем

Электрическое питание, В

от 13 до 42

от 9 до 42

Предельные значения нагрузочных сопротивлений в зависимости от напряжения питания, кОм

от 0,05 до 2,5

от 0 до 3,2

Потребляемая мощность датчика, В А

от 0,5 до 1

Температура окружающей среды, °С

от - 42 до + 85

Степень защиты от воды и пыли по ГОСТ 14254-96

IP55

IP65, IP67, IP68

Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008

группы V2, V3

Габаритные размеры корпуса, мм, взависимости от модели

от 19X123,5 до 58,5X165X77; от 99X108 до 71X150

Масса датчиков, кг, в зависимости от модели

от 0,15 до 0,9

Средняя наработка на отказ, ч, не менее

100000

200000

Средний срок службы, лет, не менее

12

Вид взрывозащиты

«искробезопасная электрическая цепь», «взрывонепроницаемая оболочка»

Обозначение документа

Наименование

Кол.

Примечание

Датчик

1 шт.

В зависимости от заказа

СПГК.5175.000.00 РЭ

Руководство по эксплуатации

1 экз.

В зависимости от заказа.При поставке в один адрес поставляется 1 экземпляр на 10 датчиков. При поставке датчиков на экспорт количество в соответствии с заказом

СПГК.5196.000.00 РЭ

Руководство по эксплуатации

1 экз.

СПГК.5175.000.00 ПС

Паспорт

1 экз.

Комплект монтажных частей

1 компл.

В соответствии с заказом
