Счетчики газа Г6 "Берестье"
| Номер в ГРСИ РФ: | 18442-09 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | СП "БЭМКРОМГАЗ" ООО, Беларусь, г.Брест |
|
18442-09: Описание типа
2014-18442-09.pdf
|
Скачать | 101.4 КБ |
Для измерений количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по ГОСТ 20448, а также других неагрессивных газов, применяемых в бытовых и производственных целях. Область применения - объекты социального и культурно-бытового назначения, жилые дома.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 18442-09 |
| Действует | по 15.09.2019 |
| Наименование | Счетчики газа |
| Модель | Г6 "Берестье" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ae399839-c9a4-52cb-88e5-49c7d30e13a7 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ РБ 07514363.041-98 |
| Класс СИ | 29.01.01.02 |
| Год регистрации | 2009 |
| Страна-производитель | Беларусь |
| Примечание | 15.09.2014 продлен срок свидетельстваВзамен № 18442-99 |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Беларуси |
| Адрес центра | Беларусь, 220600, г.Минск, Старовиленский тракт, 93 |
| Руководитель центра | Корешков Валерий Николаевич |
| Телефон | (8*0172) 37-52-13 |
| Факс | 37-25-88 |
| Информация о сертификате | |
| Срок действия сертификата | 15.09.2019 |
| Номер сертификата | 35373 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1336 п. 04 от 15.09.201406 от 11.06.09 п.109 |
Производитель / Заявитель
СП "БЭМКРОМГАЗ" ООО, БЕЛАРУСЬ, г.Брест
Беларусь
224020, ул.Московская, 202, факс (0162) 411-331, тел. (0162) 411-567
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.324-2002 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
5667
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5467 (96%) |
| Неуспешных поверок (СИ непригодно) | 200 (4 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
18442-09: Описание типа
2014-18442-09.pdf
|
Скачать | 101.4 КБ |
Описание типа
Назначение
Счетчики газа механические объемные диафрагменные Г6 «Берестье», (далее -счетчик), предназначены для измерения количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях.
Описание
Счетчик состоит из герметичного металлического корпуса, две половины которого соединяются между собой обечайкой, измерительного механизма, смонтированного внутри корпуса и счетного механизма.
Газ, проходящий через счетчик, заполняет поочередно две камеры и придает возвратно-поступательные движения мембранам, которые посредством рычажной передачи приводят во вращение кулачковый механизм.
Кулачковый механизм обеспечивает золотниковое распределение газа по четырем камерам и через привод передает вращение на цифровой счетчик, пропорционально количеству прошедшего газа.
В зависимости от направления потока газа счетчики имеют следующие варианты исполнений:
- ОТИБ. 407279.015 - слева направо (левый);
- ОТИБ. 407279.015 -01 - справа налево (правый).

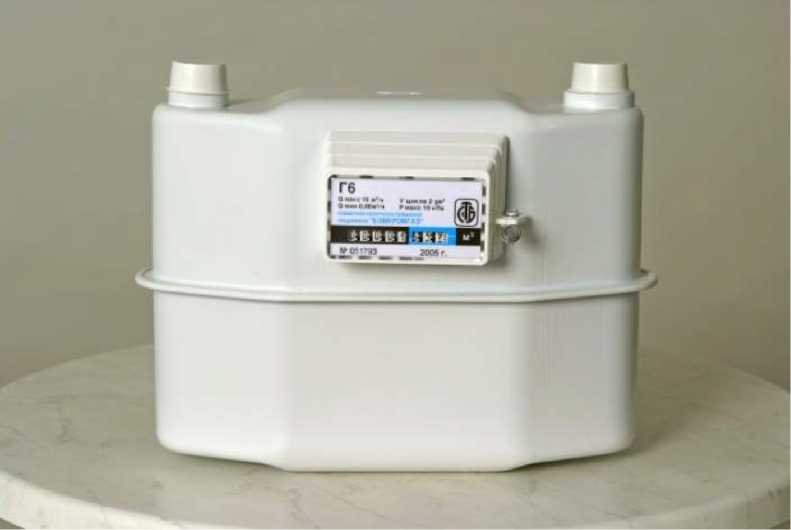

Фотография общего вида
Схема мест пломбировки
Технические характеристики
Таблица 1
|
Диаметр условного прохода, мм |
25 |
|
Номинальный расход, рном, м3/ч |
6 |
|
Максимальный расход Q^kc, м3/ч |
10 |
|
Минимальный расход Qm, м3/ч |
0,06 |
|
Максимальное избыточное рабочее давление, кПа |
10 |
|
Потеря давления при максимальном расходе, не более, Па |
250 |
|
Пределы основной относительной погрешности измерений при нормальных условиях в диапазоне расходов, %: -свыше 0,1 -Рном до Qмакс -от ^^мин до 0,1 •Qiiini |
± 1,5 ± 3,0 |
|
Дополнительная относительная погрешность, вызванная отклонением температуры измеряемого газа от нормальной , при изменении температуры на 1 °С, % |
± 0,45 |
|
Порог чувствительности, м3/ч |
0,002^ном |
|
Циклический объем, дм3 |
2 |
|
Емкость счетного механизма, м3 |
99999,999 |
|
Г абаритные размеры, не более, мм |
330x170x250 |
Продолжение таблицы 1
|
Резьбовые штуцера (по ГОСТ 6357-81) |
G1-A |
|
Межосевое расстояние между штуцерами, мм |
250±10 |
|
Масса, не более, кг |
3,3 |
|
Условия эксплуатации: -температура окружающей среды, °С -влажность при температуре + 35 °С, % |
- 40 . . . + 50 95 |
|
Средний срок службы, не менее, лет |
16 |
|
Средняя наработка на отказ, не менее, ч |
10000 |
Знак утверждения типа
наносится на щитке счетного механизма любым методом, обеспечивающим качество печати, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Счетчик газа Г6 «Берестье» |
1 |
По заказу |
|
Заглушки резьбовых штуцеров |
2 | |
|
Упаковка |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Комплект арматуры в составе: | ||
|
- переходник |
2 | |
|
-гайка |
2 | |
|
-прокладка |
2 |
Поверка
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».
Основное поверочное оборудование:
- установка для поверки бытовых счетчиков газа УПС-7,5, диапазон объемных расходов от 0,012 м3/ч до 10,0 м3/ч, пределы допускаемой относительной погрешности:
± 1 % в диапазоне расходов от Qmuh до 0,1'Q ном включительно;
± 0, 5% в диапазоне расходов свыше 0,1Qhom до Qmc включительно.
Сведения о методах измерений
изложены в документе ОТиБ 407279.015 РЭ «Счетчики газа Г6, Г6Т «Берестье». Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ТУ РБ 07514363.041-98 Счетчики газа «Берестье». Технические условия.
Рекомендации к применению
осуществление торговли
