Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения CANBERRA
| Номер в ГРСИ РФ: | 18509-15 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Canberra Industries, Inc.", США |
| 18509-15: Описание типа СИ | Скачать | 154.8 КБ |
Г амма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения CANBERRA (далее спектрометры CANBERRA) предназначены для измерения энергий испускаемых радионуклидами квантов рентгеновского или гамма-излучения, а также активности (удельной, объемной) гамма-излучающих радионуклидов в пробах и объектах (при наличии соответствующих калибровок и аттестованных методик измерений).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 18509-15 |
| Наименование | Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения |
| Модель | CANBERRA |
| Срок свидетельства (Или заводской номер) | 06.05.2020 |
Производитель / Заявитель
Фирма "Canberra Industries, Inc.", США
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 169 |
| Найдено поверителей | 16 |
| Успешных поверок (СИ пригодно) | 169 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 18509-15: Описание типа СИ | Скачать | 154.8 КБ |
Описание типа
Назначение
Гамма-спектрометры многоканальные для измерений рентгеновского и гамма-излучения CANBERRA (далее спектрометры CANBERRA) предназначены для измерения энергий испускаемых радионуклидами квантов рентгеновского или гамма-излучения, а также активности (удельной, объемной) гамма-излучающих радионуклидов в пробах и объектах (при наличии соответствующих калибровок и аттестованных методик измерений).
Описание
Принцип действия спектрометров CANBERRA основан на регистрации полупроводниковым детектором из особо чистого германия (ОЧГ) квантов рентгеновского или гамма-излучения, испускаемого радионуклидами, присутствующими в среде или объекте, получении спектра амплитудного распределения и выделении в спектре пиков полного поглощения (ППП) квантов рентгеновского или гамма-излучения. По положению ППП в спектре определяют энергии гамма-квантов Ei (спектрометр предварительно градуируют по энергии с помощью радионуклидных источников гамма излучения). Активность гамма-излучающих радионуклидов, присутствующих в анализируемом образце или объекте, определяют по скоростям счета гамма-квантов в ППП соответствующих энергий с учетом абсолютных интенсивностей гамма-излучения и эффективности регистрации гамма-квантов в ППП, которая устанавливается предварительно путем градуировки спектрометра расчетным или экспериментальным способом по эталонным мерам активности.
Спектрометры CANBERRA состоят из:
• Блока детектирования, в состав которого входят:
- полупроводниковый ОЧГ детектор серий SEGe (обозначение GC), XtRa (обо
значение GX), BEGe (обозначение BE), REGe (обозначение GR), WELL (обозначение GW), SAGe Well (обозначение GSW), LEGe (обозначение GL), ULEGe (обозначение GUL);
- предусилитель соответствующего типа;
- криостат с азотным охлаждением (сосуд Дьюара), электрическим охлаждением
(семейство Cryo-Pulse) или гибридным охлаждением (семейство Cryo-Cycle),
• Многоканального амплитудного анализатора (МКА) с цифровым сигнальным процессором DSA-LX, InSpector-2000 или Lynx,
• Персонального компьютера с программным обеспечением семейства Genie-2000.
Работа спектрометра CANBERRA осуществляется под управлением оператора с ЭВМ с помощью программного пакета Genie-2000.
Внешний вид компонентов спектрометров CANBERRA представлен на рисунке 1.
Пломбирование прибора не предусмотрено.
Полупроводниковые блоки детектирования с азот-
ным охлаждением
Полупроводниковый блок детектирования с электрическим криостатом Cryo-Pulse
Полупроводниковый блок детектирования с гибридным криостатом Cryo-Cycle
Многоканальный амплитудный анализатор DSA-LX
Многоканальный амплитудный анализатор InSpector 2000
Многоканальный амплитудный анализатор Lynx
Гамма-спектрометр с полупроводниковым детектором в портативном азотном криостате BigMAC с защитой ISOXSHLD

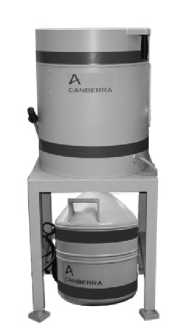

Полупроводниковый блок детектирования с азотным охлаждением в экран-защите 747
Рисунок 1 - Общий вид компонентов спектрометров CANBERRA
Программное обеспечение
Управление набором спектров, их визуализация и анализ, калибровки и остальные необходимые операции со спектрометрами CANBERRA выполняются средствами программного обеспечения, установленного на управляющий компьютер. Комплект программного обеспечения, входящего в комплект поставки, включает базовое программное обеспечение Genie-2000 для многовходовых систем/для одновходовых систем, модель S500/S502 или S504 (базовое программное обеспечение для систем с анализатором InSpector 2000).
Указанное программное обеспечение предназначено для работы на персональных компьютерах, работающих под управлением операционной системы Windows XP Pro или выше.
Базовое программное обеспечение (ПО) Genie-2000 выполняет следующие основные функции:
- управление многоканальными анализаторами и вывод спектра на экран;
- запись и чтение спектрометрической информации на диск;
- операции со спектром в ручном и автоматическом режимах (калибровка, поиск и
предварительная идентификация пиков, расчет их параметров);
- создание отчетов (отчеты создаются на основе шаблонов, которые пользователь
может модифицировать, исходя из своих требований).
Метрологически значимая часть ПО Genie-2000 гамма-спектрометров многоканальных для измерения рентгеновского и гамма-излучения CANBERRA состоит из программных модулей набора и анализа гамма - спектров (MVCG.exe, MVCGSA.dll) и виртуального диспетчера данных (WINVDM.exe).
Таблица 1 - Идентификационные признаки метрологически значимой части ПО спектрометров CANBERRA c МКА Inspector 2000 (модификация базового ПО - S504)
|
Идентификационные данные |
Значения | ||
|
Идентификационное наименование ПО |
MVCG.exe |
MVCGSA.dll |
WINVDM.exe |
|
Номер версии ПО |
3.3.0.24351) |
не указан |
3.3.0.24351) |
|
Цифровой идентификатор ПО (по MD5) |
493A2F4CA25B662D9 8036904EC5838912) |
19741EE5E98D634996 8FE7D1DB46093C2) |
B83FEBC95C7CFD7F 55E05E805D6E5F432) |
|
Дата |
18.03.20132) и позднее |
18.03.20132) и позднее |
18.03.20132) и позднее |
|
1) Номер версии программного обеспечения не ниже указанного в таблице. 2) Контрольная сумма и дата создания файлов относятся к текущей версии программного обеспечения. | |||
Таблица 2 - Идентификационные признаки метрологически значимой части ПО спектрометров CANBERRA c МКА Inspector-2000 или Lynx (модификации базового ПО - S500/502)
|
Идентификационные данные |
Значения | ||
|
Идентификационное наименование ПО |
MVCG.exe |
MVCGSA.dll |
WINVDM.exe |
|
Номер версии ПО |
3.3.0.24351) |
не указан |
3.3.0.24351) |
|
Цифровой идентификатор ПО (по MD5) |
493A2F4CA25B662D 98036904EC5838912) |
19741EE5E98D63499 68FE7D1DB46093C2) |
60DBDB5B0D3CB2D32 ABEDB03DD39201E2) |
|
Дата |
18.03.20132) и позднее |
18.03.20132) и позднее |
18.03.20132) и позднее |
|
1) Номер версии программного обеспечения не ниже указанного в таблице. 2) Контрольная сумма и дата создания файлов относятся к текущей версии программного обеспечения. | |||
Таблица 3 - Идентификационные признаки метрологически значимой части ПО спектрометров CANBERRA c МКА DSA-LX (модификации базового ПО - S500/502)
|
Идентификационные данные |
Значения | ||
|
Идентификационное наименование ПО |
MVCG.exe |
MVCGSA.dll |
WINVDM.exe |
|
Номер версии ПО |
3.3.0.25461) |
не указан |
3.3.0.25461) |
|
Цифровой идентификатор ПО (по MD5) |
8E69C7E7A2C2018A 221A2D00973F40FA2) |
19741EE5E98D63499 68FE7D1DB46093C2) |
9759FC4A02BDCA9 6D0AD769D01E35A 822) |
|
Дата |
10.09.20132) и позднее |
18.03.20132) и позднее |
10.09.20132) и позднее |
|
1) Номер версии программного обеспечения не ниже указанного в таблице. 2) Контрольная сумма и дата создания файлов относятся к текущей версии программного обеспечения. | |||
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения спектрометров CANBERRA от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.
Технические характеристики
Таблица 4 - Метрологические характеристики спектрометров CANBERRA
|
Наименование характеристики |
Значение |
|
Диапазон регистрируемых энергий рентгеновского и гамма-излучения, кэВ (в зависимости от типа детектора): - SEGe (обозначение GC) - XtRa (обозначение GX) со стандартным тонким окном с алюминиевым окном - BEGe (обозначение BE) со стандартным тонким окном с алюминиевым окном - REGe (обозначение GR) со стандартным тонким окном с алюминиевым окном - WELL (обозначение GW) - SAGe Well (обозначение GSW) - LEGe (обозначение GL) со стандартным тонким окном с алюминиевым окном - ULEGe (обозначение GUL) |
от 40 до 10000 от 3,0 до 10000 от 20 кэВ до 10000 от 3,0 до 3000 от 20 до 3000 от 3,0 до 10000 от 20 до 10000 от 20 до 3000 от 20 до 3000 от 3,0 до 700 от 20 до 700 от 3,0 до 300 |
|
Пределы допускаемой погрешности характеристики преобразования (интегральная нелинейность) , % |
±0,025 |
|
Энергетическое разрешение спектрометрического тракта , кэВ, не более (зависит от типа и размера детектора): - SEGe (обозначение GC) на линии 122 кэВ на линии 1332 кэВ - XtRa (обозначение GX) на линии 122 кэВ на линии 1332 кэВ - BEGe (обозначение BE) на линии 122 кэВ на линии 1332 кэВ |
от 0,8 до 1,5 от 1,8 до 2,4 от 0,8 до 1,3 от 1,8 до 2,3 от 0,650 до 0,750 от 2,0 до 2,2 |
|
Наименование характеристики |
Значение |
|
- REGe (обозначение GR) на линии 122 кэВ на линии 1332 кэВ - WELL (обозначение GW) на линии 122 кэВ на линии 1332 кэВ - SAGe Well (обозначение GSW) на линии 122 кэВ на линии 1332 кэВ - LEGe (обозначение GL) со стандартным тонким окном на линии 5,9 кэВ на линии 122 кэВ с алюминиевым окном на линии 122 кэВ - ULEGe (обозначение GUL) на линии 5,9 кэВ на линии 122 кэВ, |
от 0,9 до 1,5 от 1,8 до 2,7 от 1,2 до 1,4 от 2,0 до 2,4 0,750 2,2 от 0,145 до 0,475 от 0,500 до 0,750 от 0,500 до 0,750 от 0,140 до 0,160 до 0,550 |
|
Относительная эффективность регистрации гамма-квантов с энергией 1332.5 кэВ (Co-60) в пике полного поглощения , % (в зависимости от типа детектора): - SEGe (обозначение GC) - XtRa (обозначение GX) - BEGe (обозначение BE) - REGe (обозначение GR) - WELL (обозначение GW) - SAGe Well (обозначение GSW) - LEGe (обозначение GL) - ULEGe (обозначение GUL) |
от 5 до 150 от 10 до 120 не нормируется от 10 до 100 от 10 до 100 не нормируется не нормируется не нормируется |
|
Максимальная входная статистическая загрузка, с-1, не менее |
1-105 |
|
Время установления рабочего режима, мин, не более |
30 (без учета времени охлаждения детектора) |
|
Нестабильность за 8 часов непрерывной работы, %, не более |
0,05 (после установления рабочего режима) |
|
* Для спектрометров с диапазоном регистрируемых энергий до 10000 кэВ интегральная нелинейность нормирована в диапазоне до 3000 кэВ. * * Предельно допустимое разрешение спектрометра приводится в паспорте детектора. * ** Номинальное значение относительной эффективности регистрации согласуется при заказе спектрометра. | |
Таблица 5 - Основные технические характеристики спектрометров CANBERRA
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха (без образования конденсата), %, не более |
от +10 до +35 от 84 до 106,7 80 |
|
Наименование характеристики |
Значение | |
|
Питание (без учета электроохладителя и управляющего компьютера): - от сети переменного тока: напряжение, В частота, Гц мощность, В-А, не более - встроенного или внешнего аккумулятора, входящего в комплект поставки (для модификации c МКА InSpector 2000) - от бортовой сети автомобиля для модификации c МКА InSpector 2000) |
от 100 до 240 от 50 до 60 50 | |
|
Время работы от встроенных аккумуляторов (только для модификации c МКА InSpector 2000), ч, не менее |
8 | |
|
Питание электроохладителя от сети переменного тока: напряжение, В частота, Гц мощность, В-А, не более |
от 100 до 240 от 50 до 60 700 | |
|
Число каналов многоканального амплитудного анализатора |
LYNX, не более |
32768 |
|
DSA-LX, InSpector 2000, не более |
16384 | |
|
Габаритные размеры и масса основных частей спектрометров CANBERRA: - Блок детектирования - Многоканальный DSA-LX Размеры, мм амплитудный анализатор Масса, кг InSpector 2000 Размеры, мм Масса, кг LYNX Размеры, мм Масса, кг |
Зависят от конкретной модели детектора и криостата 58x168x215 1,7 38x185x173 1,3 89x213x274 2,6 | |
|
Средняя наработка на отказ, ч Средний срок службы, лет |
10000 10 | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации спектрометров CANBERRA и на пленочную этикетку, клеящуюся на корпус многоканального амплитудного анализатора.
Комплектность
|
Таблица 6 - Комплектность спектрометров CANB |
ERRA | ||
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Блок детектирования в составе: |
- |
1 |
Состав блока детектирования определяется при заказе |
|
- детектор полупроводниковый из особо чистого германия |
SEGe, REGe, WELL, XtRa, SAGe Well, LEGe, ULEGe, BEGe |
1 |
Модель и модификация определяются при заказе |
|
- предусилитель зарядочувствительный |
2002C, iPA, I_TRP |
1 |
Выбор предусилителя определяется типом заказанного криостата и детектора |
|
Наименование |
Обозначение |
Количество |
Примечание |
|
- криостат: |
- |
1 |
Тип криостата определяется при заказе |
|
- азотный |
С сосудом Дьюара или портативный MAC | ||
|
- гибридный |
Cryo Cycle | ||
|
- электрический |
Cryo Pulse | ||
|
- удлинитель шейки криостата |
RDC |
1 |
Дополнительная поставка по требованию заказчика |
|
- данные характеризации детектора |
ISOXCAL |
1 |
Дополнительная поставка по требованию заказчика |
|
- комплект кабелей длиной 3 м. |
- |
1 |
- |
|
Многоканальный амплитудный анализатор |
InSpector 2000 (1300), LYNX-MCA, DSA-LX |
1 |
Тип анализатора определяется при заказе |
|
Программное обеспечение: |
- |
- | |
|
- базовое программное обеспечение Genie 2000 |
S500C, S502C, S504C |
1 |
Конкретная модель определяется при заказе |
|
- программное обеспечение Genie-2000 по анализу гамма-спектров |
S501 |
1 |
Дополнительная поставка по требованию заказчика |
|
- программное обеспечение Procount-2000 |
S503 |
1 |
Дополнительная поставка по требованию заказчика |
|
- программное обеспечение Genie-2000 по контролю качества измерений |
S505 |
1 |
Дополнительная поставка по требованию заказчика |
|
- программное обеспечение Genie-2000 по интерактивной подгонке пиков |
S506 |
1 |
Дополнительная поставка по требованию заказчика |
|
- программное обеспечение Genie-2000 MGA-U |
S507 |
1 |
Дополнительная поставка по требованию заказчика |
|
- программное обеспечение Genie-2000 MGA |
S508 |
1 |
Дополнительная поставка по требованию заказчика |
|
- программное обеспечение «Уран-плутониевый инспектор» |
S535 |
1 |
Дополнительная поставка по требованию заказчика |
|
- программное обеспечение IMCA-2000 |
S572 |
1 |
Дополнительная поставка по требованию заказчика |
|
- программное обеспечение ISOCS |
S573 |
1 |
Дополнительная поставка по требованию заказчика |
|
- программное обеспечение LabSOCS |
S574 |
1 |
Дополнительная поставка по требованию заказчика |
|
- программное обеспечение FRAM |
S575 |
1 |
Дополнительная поставка по требованию заказчика |
|
- программное обеспечение NDA-2000 |
S529 |
1 |
Дополнительная поставка по требованию заказчика |
|
- руководство пользователя программного обеспечения |
- |
- |
Руководства пользователя на каждый поставляемый программный продукт |
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Экран-защита |
707, 707М, 747, 767, 777, ISOXSHLD |
1 |
Дополнительная поставка по требованию заказчика. Модель определяется при заказе. По согласованию с заказчиком возможна поставка защит, изготовленных по специальному заказу. |
|
Оборудование для заправки жидкого азота в азотные криостаты |
- |
- |
Дополнительная поставка по требованию заказчика |
|
- сосуд Дьюара |
D-30, D-50 |
- | |
|
- устройство для перекачки жидкого азота |
NTD-30, NTD-50 |
- | |
|
- шланг |
NTL-6, NTL-20 |
- | |
|
- устройство для заправки криостатов МАС |
D-2B |
- | |
|
Комплект эксплуатационной документации |
CAN-GSP-HPGE- 002-РЭ |
1 |
- |
|
Методика поверки |
2102-005-2015 МП с изменением № 1 |
1 |
- |
|
Компьютер |
- |
- |
Дополнительная поставка по требованию заказчика. Модель определяется при заказе |
|
Принтер |
- |
- |
Поверка
осуществляется по документу 2102-005-2015 МП «ГСИ. Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения CANBERRA. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2018 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - радионуклидные источники фотонного излучения активностью от 104 до 105 Бк, аттестованные по активности радионуклида в источнике с погрешностью не более ±6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников
Техническая документация фирмы Mirion Technologies (Canberra), Inc., США
Другие Спектрометры
