Сигнализаторы паров этанола пороговые Lion Alcoblow

Назначение

Сигнализаторы паров этанола пороговые Lion Alcoblow (далее - сигнализаторы) предназначены для сигнализации о превышении установленных значений массовой концентрации паров этанола в выдыхаемом воздухе.

Область применения:

при проведении предрейсового, предсменного и предвахтового контроля.

Описание

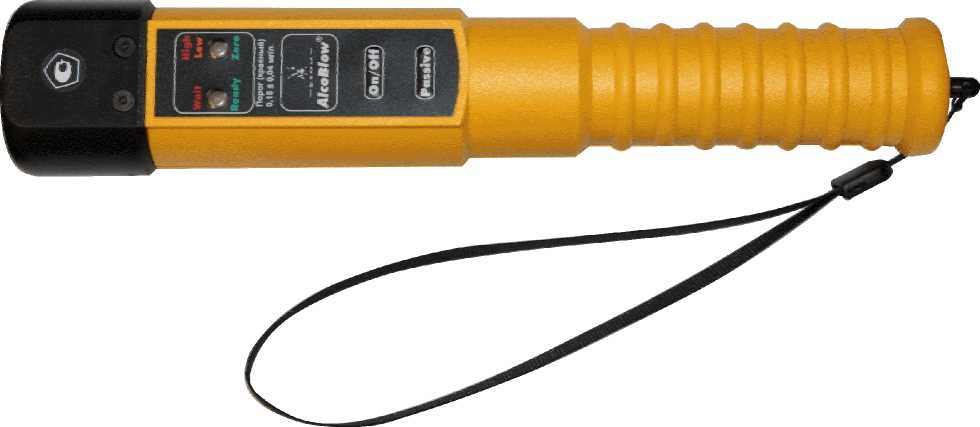

Сигнализаторы представляют собой портативные автоматические приборы циклического действия.

Принцип действия сигнализаторов основан на применении электрохимического датчика, предназначенного для измерения массовой концентрации паров этанола в анализируемой пробе воздуха.

Встроенный микропроцессор сигнализаторов управляет всем процессом измерений и преобразует выходные сигналы измерительного датчика в световую и звуковую сигнализацию. Световая сигнализация результатов измерений, этапов работы сигнализаторов и пониженного питания отображаются на двух индикаторах соответствующим цветом. Световая сигнализация сопровождается соответствующей звуковой сигнализацией.

Электрическое питание сигнализаторов осуществляется от 4-х щелочных батарей питания типа АА или Ni-MH аккумуляторов. Управление сигнализаторами осуществляется с помощью двух кнопок, расположенных на лицевой панели.

Сигнализаторы имеют два фиксированных порога срабатывания, характеристики световой и звуковой сигнализации для которых приведены в таблице 1.

Таблица 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Основные метрологические характеристики сигнализаторов приведены в таблице 2. Таблица 2

2 Пределы допускаемой дополнительной погрешности сигнализаторов, вызванной изменением температуры окружающего воздуха в пределах рабочих условий, в долях от пределов допускаемой основной погрешности:

3 Дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси не превышает значений, указанных в таблице 3.

Таблица 3

4 Время готовности сигнализаторов к отбору пробы после включения, с:          не более

5 Время выдачи сигнала после отбора пробы, с:                               не более

6 Время очистки датчика после анализа пробы газовой смеси, с:                 не более

7 Интервал времени работы сигнализаторов

без корректировки выходного сигнала, месяцев:                                       не менее 12.

Корректировка выходного сигнала проводится перед поверкой по необходимости.

8 Типы элементов питания сигнализаторов и число измерений на сигнализаторах без замены батарей питания или без подзарядки аккумуляторов указаны в таблице 4. Таблица 4

9 Габаритные размеры сигнализаторов, мм, не более:

- длина:                                                                                 265;

- диаметр:                                                                            48.

10 Масса сигнализаторов, г:                                                  не более 300.

11 Условия эксплуатации:

- диапазон температуры окружающего воздуха, °C:                        от минус 5 до 40,

- диапазон относительной влажности окружающего воздуха, %: от 10 до 95 (без конденсации); - диапазон атмосферного давления, кПа:                                      от 84 до 106.

12 Средний срок службы сигнализаторов, лет:                                            5.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на сигнализаторы в виде наклейки.

Комплектность

Комплектность поставки сигнализаторов указана в таблице 5. Таблица 5

Поверка

Поверка сигнализаторов паров этанола пороговых Lion Alcoblow проводится в соответствии с документом МП 242-0914-2009 «Сигнализаторы паров этанола пороговые Lion Alcoblow. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 28 октября 2009 г.

Основные средства поверки: генераторы газовых смесей паров этанола в воздухе GUTH модель 10-4D - рабочий эталон 2-го разряда по ГОСТ 8.578-2008 (№40633-09 по Госреестру СИ РФ) в комплекте с ГСО состава водных растворов этанола ВРЭ-2 (ГСО 8789-2006).

Межповерочный интервал - 1 год.

Нормативные документы

1 ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

2 ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».

3 ГОСТ Р 50267.0.2-95 «Изделия медицинские электрические. Часть 1. Общие требования безопасности. 2. Электромагнитная совместимость. Требования и методы испытаний».

4 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

5 Техническая документация фирмы - изготовителя.

Заключение

Тип сигнализаторов паров этанола пороговых Lion Alcoblow утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации согласно государственной поверочной схеме.

Сигнализаторы зарегистрированы и могут применяться в медицинской практике на территории РФ, регистрационное удостоверение М3 РФ № 2003/41 от 21 января 2003 г.

Сертификат соответствия № РОСС GB.AE95.B07000 от 27.07.2007 г., выданный ООО «НИИ-ТЕСТ», г. Москва.
