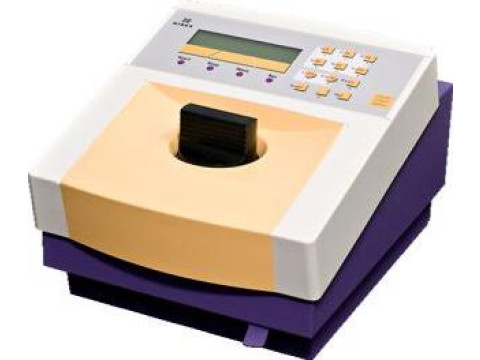

Радиометры портативные спектрометрические TRIATHLER
| Номер в ГРСИ РФ: | 18654-06 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "HIDEX Oy", Финляндия |
Для определения активности альфа-, бета- и гамма-излучающих радионуклидов в жидких пробах и могут применяться в любых областях радиационного контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 18654-06 |
| Действует | по 22.07.2026 |
| Наименование | Радиометры портативные спектрометрические |
| Модель | TRIATHLER |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f945731c-d82a-c23c-5fc7-ab87a2e40981 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 38.01 |
| Год регистрации | 2006 |
| Страна-производитель | Финляндия |
| Примечание | Взамен № 18654-99 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.09.2011 |
| Номер сертификата | 24784 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 09д от 01.08.06 п.324 |
Производитель / Заявитель
Фирма "HIDEX Oy", ФИНЛЯНДИЯ
Финляндия
Mustionkatu 2, FIN-20750, Turku, Finland, E-mail: info@hidex.com
Поверка
| Методика поверки / информация о поверке | МП ВНИИМ |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 53 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
18654-06: Описание типа
2016-18654-06.pdf
|
Скачать | 91.6 КБ | |
|
18654-06: Методика поверки
2021-mp18654-06.pdf
|
Скачать | 495.9 КБ |
Описание типа
Назначение
Радиометры портативные спектрометрические TRIATHLER (далее радиометр TRIATHLER) предназначены для определения активности альфа-, бета- и гамма-излучающих радионуклидов в жидких пробах.
Описание
Радиометр TRIATHLER представляет собой прибор для регистрации импульсов, возникающих при взаимодействии альфа- и бета- частиц с жидким сцинтиллятором, и гамма-квантов, взаимодействующих со сцинтилляционным детектором на основе кристалла NaI(TI). Скорость счета регистрируемых импульсов пропорциональна активности измеряемого счетного образца, амплитуда импульсов пропорциональна энергии вызвавшей их частицы.
На основе проведенных измерений выполняется идентификация и расчет активности альфа- и бета- излучающих радионуклидов в счетных образцах.
Радиометр состоит из детектирующего блока ФЭУ и электронного тракта, включающего предусилитель, усилитель, амплитудный анализатор, обеспечивающий спектральный анализ излучений, и микропроцессорный контроллер. Для регистрации гамма-излучения в состав радиометра спектрометрического входит дополнительный детектор на основе кристалла NaI(TI).
Принцип действия радиометра основан на полном поглощении энергии ионизирующей частицы в жидком сцинтилляторе (для гамма-квантов - в кристалле NaI(TI)), высвечивании данной энергии в виде световой вспышки, преобразовании энергии вспышки в электрический импульс и регистрации этих импульсов с помощью ФЭУ и последующих электронных модулей. Опция альфа-бета разделения позволяет производить раздельную регистрацию альфаи бета- излучающих радионуклидов в сложных смесях.

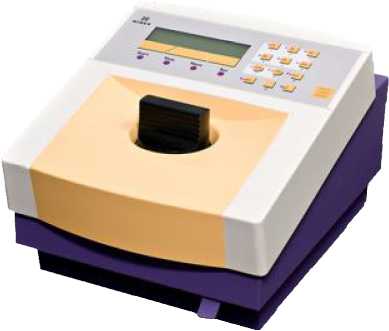

Внешний вид радиометра TRIATHLER представлен на рисунке 1.
Рисунок 1 - Радиометр TRIATHLER
Опломбирование радиометра TRIATHLER не предусмотрено.
Программное обеспечение
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений - «высокий».
Технические характеристики
Основные метрологические и технические характеристики радиометра TRIATHLER, приведены в таблице 1.
Таблица 1
|
Наименование характеристики, единица измерения |
Значение |
|
Диапазон измерений активности альфа- и бета- излучающих радионуклидов, Бк |
3-3-104 |
|
Чувствительность к альфа- излучению радионуклида 241Am, (имп/с)/Бк* |
не менее 0,90 |
|
Предел относительной погрешности измерения активности альфа- излучающих радионуклидов, % |
±20 |
|
Чувствительность к бета- излучению радионуклида 3Н в коктейле (стандарт NIST), (имп/с)/Бк |
не менее 0,20 |
|
Чувствительность к бета- излучению радионуклида 3Н, (имп/с)/Бк* |
не менее 0,04 |
|
Чувствительность к бета- излучению радионуклида 14С в коктейле (стандарт NIST), (имп/с)/Бк |
не менее 0,80 |
|
Чувствительность к бета- излучению радионуклида 14С, (имп/с)/Бк* |
не менее 0,60 |
|
Чувствительность к бета- излучению радионуклида 90Sr+90Y, (имп/с)/Бк* |
не менее 0,35 |
|
Предел относительной погрешности измерения активности бета-излучающих радионуклидов, % |
±20 |
|
Чувствительность к гамма- излучению радионуклида 137Cs, (имп/с)/Бк |
не менее 0,05 |
|
Предел относительной погрешности измерения активности гамма- излучающих радионуклидов, % |
±20 |
|
Нестабильность скорости счета за 24 ч непрерывной работы, не более, % |
2 |
|
Напряжение питания прибора, В |
12 |
|
Масса прибора, кг |
не более 9,3 |
|
Г абаритные размеры (длина-ширина-высота), мм |
190x330x250 |
|
Рабочий диапазон температуры воздуха, оС |
15 - 40 |
|
Относительная влажность при 35 °С, % |
до 80 |
- Значение чувствительности приведено для измерений источников на основе образцовых растворов радионуклидов 241Am, 3Н, 14С, , 90Sr+90Y и жидкого сцинтиллятора марки OptiPhase HiSafe3, помещенных в полиэтиленовые флаконы объемом 20 мл, объем раствора - 8 мл, объем жидкого сцинтиллятора - 10мл.
Знак утверждения типа
наносится в виде наклейки на лицевую панель корпуса радиометра и на титульный лист руководства по эксплуатации радиометра TRIATHLER.
Комплектность
В комплект поставки радиометра TRIATHLER входят изделия и документация, приведенные в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Портативный радиометр |
TRIATHLER |
1 | |
|
Блок питания |
1 | ||
|
Набор адаптеров для жидкосцинтилляционных измерений |
1 |
по требованию заказчика | |
|
Руководство по эксплуатации |
1 | ||
|
Методика поверки |
1 |
Поверка
осуществляется в соответствии с документом МП 2101-0002-2006 «Радиометры портативные спектрометрические TRIATHLER. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2006 г.
Основные средства поверки:
Эталонные 2-го разряда растворы радионуклидов 3Н, 14С, 241Am, 90Sr+90Y, 137Cs с удельной активностью от 5-101 до 5-102 Бк/г.
Межповерочный интервал - 2 года.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Сведения о методах измерений
отсутствуют.
Нормативные документы
1 ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
2 ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей»;
3 ГОСТ 23923-89 «Средства измерений удельной активности радионуклидов. Общие технические требования и методы испытаний.»
