Термопреобразователи сопротивления платиновые с унифицированным токовым выходным сигналом ТСПУ 002-10
| Номер в ГРСИ РФ: | 18697-04 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ГУП РФ "Владимирский завод "Эталон", г.Владимир |
Для измерения температуры жидких и газообразных сред и преобразования температуры в выходной сигнал постоянного тока 4...20 мА.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 18697-04 |
| Действует | по 25.11.2029 |
| Наименование | Термопреобразователи сопротивления платиновые с унифицированным токовым выходным сигналом |
| Модель | ТСПУ 002-10 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 84215850-9ace-4926-f0ec-58ca852a7e20 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Источник информации | CD 2004г |
| Технические условия на выпуск | ДДЖ2. 821.002 ТУ |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 24.12.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | Владимирский ЦСМ |
| Адрес центра | 600022, г.Владимир, ул.Ново-Ямская, 73 |
| Руководитель центра | Барашков Геннадий Иванович |
| Телефон | (8*092*22) 4-23-37 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Номер сертификата | 19710/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2100 п. 52 от 24.12.201411 от 20.11.09 п.111 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Владимирский завод «Эталон» (ООО «Владимирский завод «Эталон»), г.Владимир
Россия
600036, ул.Верхняя Дуброва, 40. Тел. (4922) 24-88-46, факс 24-14-14
Поверка
| Методика поверки / информация о поверке | ДДЖ2.821.047 ДЗ |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 627 (95%) |
| Неуспешных поверок (СИ непригодно) | 36 (5 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
18697-04: Описание типа
2024-18697-04.pdf
|
Скачать | 271.8 КБ | |
|
18697-04: Методика поверки
2022-mp18697-04.pdf
|
Скачать | 75.5 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые с унифицированным токовым выходным сигналом ТСПУ 002-10 (далее - термопреобразователи) предназначены для измерений температуры жидких и газообразных сред и преобразования значений температуры в линеаризированный выходной сигнал постоянного тока 4-20 мА.
Описание
Принцип действия термопреобразователей основан на использовании зависимости электрического сопротивления платины от температуры и дальнейшего преобразования измеренного значения электрического сопротивления в унифицированный электрический выходной сигнал постоянного тока 4-20 мА.
Термопреобразователь ТСПУ 002-10 состоит из чувствительного элемента, помещенного в защитную арматуру из нержавеющей стали. Основной частью чувствительного элемента является резистор в виде спирали из платиновой проволоки, помещенной в четырехканальный керамический изолятор. К концу спирали приварены два вывода. С целью защиты спирали от механического повреждения концы изолятора заделаны термостойким порошком. Термопреобразователь имеет встроенный преобразователь для преобразования измеряемой температуры в выходной сигнал постоянного тока 4-20 мА. Зависимость выходного сигнала от температуры линейная.

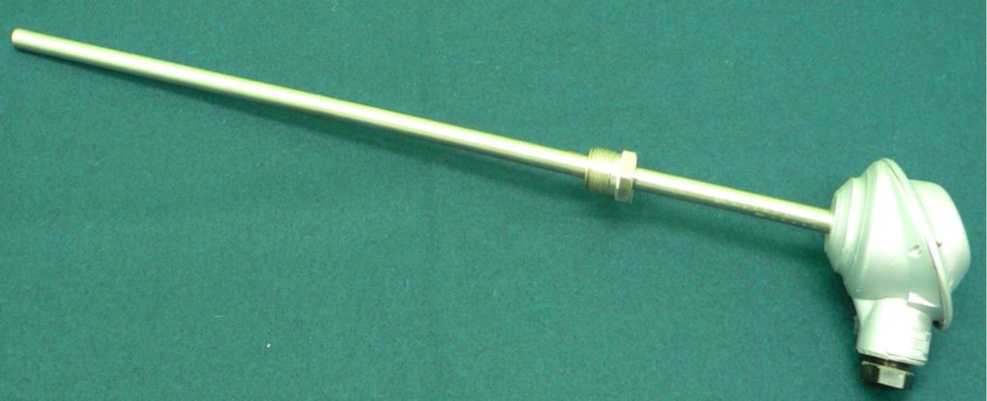

Рисунок 1 - Вид термопреобразователя
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измеряемых температур, °С |
от 0 до +100; от 0 до +150; от 0 до +200; от 0 до +300; от 0 до +400; от 0 до +500; от 0 до +600 |
|
Зависимость выходного сигнала от температуры |
линейная |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Класс допуска |
0,1 |
|
Предел основной допускаемой приведенной погрешности выходного сигнала, % |
±0,1 |
|
Пределы допускаемой вариации выходного сигнала,% |
±0,02 |
|
Пределы дополнительной приведенной погрешности выходного сигнала, вызванной изменением температуры окружающего воздуха на каждые 10 °С |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности выходного сигнала, вызванной изменением напряжения питания |
±0,1 |
|
Напряжения питания постоянного тока, В |
24±12 |
|
Длина монтажной части, мм |
от 60 до 2000 |
|
Масса, кг |
от 0,33 до 1,08 |
|
Материал защитной арматуры |
антикоррозийная сталь |
|
Условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -50 до +50 98 от 84 до 106,7 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и на шильдик прибора, закрепленный на головке термометра фотохимическим способом.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь |
1 шт. | |
|
Паспорт |
ДДЖ2.821.120ПС |
1 экз. |
|
Методика поверки |
ДДЖ2.821.047ПС |
1 экз. |
Сведения о методах измерений
Сведения о методиках измерений отсутствуют.
Нормативные документы
к термопреобразователям сопротивления платиновых с унифицированным токовым выходным сигналом ТСПУ 002-10
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 30232-94 «Термопреобразователи с унифицированным выходным сигналом. Общие технические требования»;
ДДЖ 2. 821.002ТУ «Термометры сопротивления платиновые
ТСП 002.Термопреобразователи сопротивления платиновые с унифицированным токовым выходным сигналом ТСПУ 002-10. Технические условия».
