Трансформаторы напряжения НОМ-35-66
| Номер в ГРСИ РФ: | 187-05 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Производственный комплекс ХК Электрозавод", г.Москва |
|
187-05: Описание типа
2020-00187-05.pdf
|
Скачать | 429.8 КБ |
Являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.Документы в Росстандарте и в 2010 г. в Госреестр не поступали
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 187-05 |
| Действует | по 02.10.2025 |
| Наименование | Трансформаторы напряжения |
| Модель | НОМ-35-66 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3c800a62-2779-1e64-da44-aac059bfe3d1 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ16-517.128-78 |
| Класс СИ | 34.01.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 187-70 |
| Центр сертификации СИ | |
| Наименование центра | Экспертиза Росстандарта |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 21183 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д от 29.07.10 п.42411 от 14.07.05 п.148 |
Производитель / Заявитель
АО "Производственный комплекс ХК Электрозавод", РОССИЯ, г.Москва
Россия
107023, ул.Электрозаводская, 21 тел. (495) 777-82-05, факс 963-11-19, E-mail: info@elektrozavod.ru, pk@elektrozavod.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 318 (98%) |
| Неуспешных поверок (СИ непригодно) | 5 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
187-05: Описание типа
2020-00187-05.pdf
|
Скачать | 429.8 КБ |
Описание типа
Назначение
Трансформаторы напряжения НОМ-35-66 являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.
Описание
Принцип действия трансформаторов напряжения НОМ-35-66 основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения НОМ-35-66 состоят из:
- магнитопровода, выполненного из электротехнической стали;
- первичной и вторичной обмоток с высоковольтной изоляцией;
- конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.
Активная часть трансформаторов напряжения НОМ-35-66 находится в баке, заполненном трансформаторным маслом.

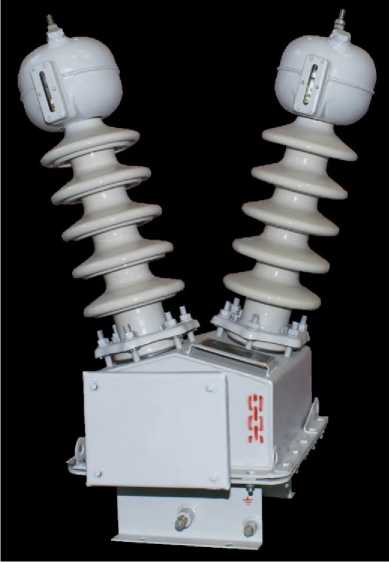

Рисунок 1 - Общий вид трансформаторов напряжения НОМ-35-66
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Номинальные напряжения обмоток, В |
Номинальная мощность трансформаторов для классов точности, В-А |
Предельная мощность, В-А |
Испытательные напряжения первичной обмотки, В | |||
|
Первичной |
Вторичной |
0,5 |
1,0 |
3,0 | ||
|
20000 |
100 |
150 |
250 |
600 |
1000 |
95000 |
|
35000 |
100 |
150 |
250 |
600 |
1000 |
95000 |
Примечание
- Испытательное напряжение вторичной обмотки 3 кВ.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1, Т1, ХЛ1 |
|
Условия транспортирования и хранения: - в части воздействия механических факторов по ГОСТ 23216-78 |
С |
|
- в части воздействия климатических факторов по ГОСТ 15150-69 |
8 |
|
Номинальная частота, Гц |
50 |
|
Масса, кг, не более |
92 |
|
Габаритные размеры, мм, не более | |
|
- высота |
890 |
|
- ширина |
495 |
|
- длина |
600 |
|
Средняя наработка на отказ, ч |
44000 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на табличку трансформатора лазерным лучом и на паспорт типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НОМ-35-66 |
1 шт. |
|
Паспорт |
ИАЯК.671242.006 ПС |
1 экз. |
|
Руководство по эксплуатации |
БТЛИ.670112.232 РЭ |
1 экз. |
Поверка
осуществляется по документу «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный эталонный NVRD 40 (регистрационный номер в Федеральном информационном фонде 32397-06);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин проводимости Р5054/2 (регистрационный номер в Федеральном информационном фонде 5057-75).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска клейма, наносится в паспорт или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ16-517.128-78 Трансформаторы напряжения серии ЗНОМ и НОМ. Технические условия
