Термометры манометрические показывающие сигнализирующие ТМ 2030 Сг
| Номер в ГРСИ РФ: | 18846-09 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ОАО "Манотомь", г.Томск |
Термометры манометрические показывающие сигнализирующие ТМ 2030 Сг (далее — термометры) предназначены для непрерывного измерения температуры жидкостей и газов в диапазоне от минус 50 до плюс 600 оС, и управления внешними электрическими цепями от сигнализирующих устройств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 18846-09 |
| Действует | по 04.09.2029 |
| Наименование | Термометры манометрические показывающие сигнализирующие |
| Модель | ТМ 2030 Сг |
| Код идентификации производства |
РФ
СИ соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d105d380-aca0-a8a5-678a-9c39c2fc936b |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-030-00225590-99 |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 14.11.2014 продлен срок свидетельстваВзамен № 18846-99 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 14.11.2019 |
| Номер сертификата | 36582 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1828 п. 08 от 14.11.201410 от 05.11.09 п.153 |
Производитель / Заявитель
Открытое акционерное общество «Манотомь» (ОАО «Манотомь»), г. Томск
Россия
634061, пр.Комсомольский, 62 Тел. (3822) 44-26-28; факс 44-29-06, 44-28-43, E-mail: priem@manotom-tmz.ru
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
5681
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5527 (97%) |
| Неуспешных поверок (СИ непригодно) | 154 (3 %) |
| Актуальность информации | 01.09.2026 |
Поверители
Скачать
|
18846-09: Описание типа
18846-09.pdf
Файл устарел
|
Скачать | 158.9 КБ | |
|
18846-09: Описание типа
2026-18846-09.pdf
|
Скачать | 158.9 КБ | |
|
18846-09: Описание типа
2026-18846-09-1.pdf
|
Скачать | 94.7 КБ | |
|
18846-09: Описание типа
2026-18846-09-2.pdf
|
Скачать | 95.1 КБ |
Описание типа
Назначение
Термометры манометрические показывающие сигнализирующие ТМ 2030 Сг (далее — термометры) предназначены для непрерывного измерения температуры жидкостей и газов в диапазоне от минус 50 до плюс 600 оС, и управления внешними электрическими цепями от сигнализирующих устройств.
Описание
Принцип действия термометров основан на использовании зависимости между температурой и давлением рабочего вещества, которым заполнена термосистема.
Термометры состоят из термосистемы и сигнализирующего устройства, заключенного в цилиндрический корпус.
Термосистема термометров состоит из термобаллона, капилляра и манометрической пружины. Изменение температуры измеряемой среды, воспринимаемое термобаллоном вызывает изменение давления в термосистеме, которое преобразуется в линейное перемещение манометрической пружины, связанной со стрелкой прибора.
В зависимости от типа рабочего вещества, которым заполнена термосистема, термометры подразделяются на газовые с условным обозначением «ТМ 2030 Сг-1» и конденсационные с условным обозначением «ТМ 2030 Сг-2».
Для коммутации напряжения внешних электрических цепей в термометрах используются два подвижных предельных контакта, обеспечивающих задание максимального и минимального значений температуры, при которых происходит срабатывание контакта.

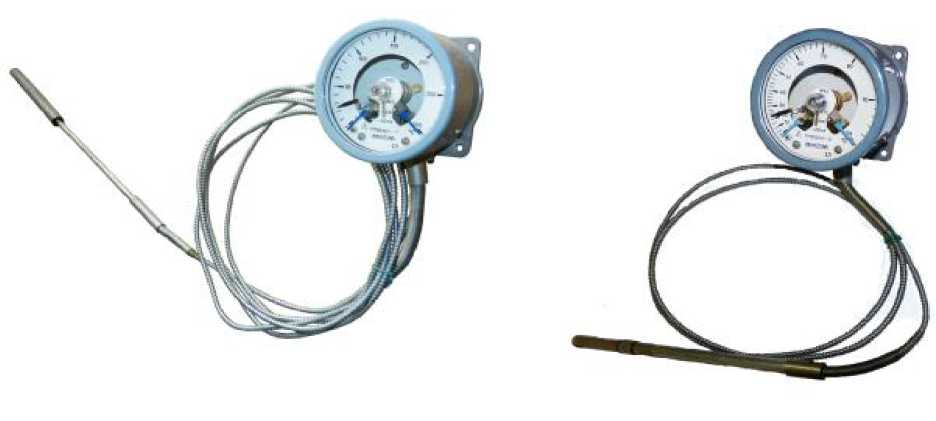

Фотографии общего вида термометров приведены на рисунке 1.
Рисунок 1.
Технические характеристики
Основные технические характеристики термометров приведены в таблице 1.
|
Наименование характеристики |
ТМ 2030 Сг-1 |
ТМ 2030 Сг-2 |
|
Общий диапазон измерений, оС |
от минус 50 до плюс 600 |
от минус 25 до плюс 300 |
|
Класс точности |
2,5 |
2,5 (для последних 2/3 частей шкалы); 4,0 (для первой 1/3 части шкалы()) |
|
Пределы допускаемой основной погрешности, % от диапазона измерений |
±2,5 |
±2,5 (для последних 2/3 частей шкалы); ±4,0 (для первой 1/3 части шкалы()) |
|
Диапазон уставок, задаваемый сигнализирующим устройством, % от диапазона измерений |
от 10 до 90 |
от 30 до 95 |
|
Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапозона измерений |
±4,0 | |
|
Пределы допускаемой дополнительной погрешности ( ) от изменения температуры окружающего воздуха от (20±5) оС, % от диапазоона измерений на каждые 10 оС |
±0,5(***) |
/***\ ±0,4( ) |
|
Длина соединительного капилляра (****), м |
1,0; 1,6; 2,5; 4,0; 6,0; 10 | |
|
Длина термобаллона, мм |
125; 250; 400 |
92; 70 |
|
Диаметр термобаллона, мм |
20; 30 |
14 |
|
Г абаритные размеры корпуса, мм |
106x106x140 | |
|
Масса при длине капилляра 1 м, кг, не более |
1,5 |
1,4 |
|
Средний срок службы, лет, не менее |
10 | |
|
Примечания: ( ) - по заказу потребителя для данной части шкалы допускается не регламентировать класс точности и погрешность; ( ) - дополнительная погрешность при измерениях и при срабатывании сигнализирующего устройства; ( ) - для термометров с жесткой связью, а для термометров с гибкой связью, в % от диапазона измерений, погрешность увеличивается на каждые 10 оС изменения температуры и на каждый метр дистанционного капилляра на: 0,01 % (для ТМ 2030 Сг-2), 0,015 % (для ТМ 2030 Сг-1); ( ) - по специальному заказу термометры могут изготавливаться с длиной соединительного капилляра, отличной от указанной в таблице. | ||
Рабочие условия эксплуатации термометров:
- температура окружающей среды, оС: от минус 10 до плюс 60 (для ТМ 2030 Сг-1)
от минус 50 до плюс 60 (для ТМ 2030 Сг-2)
- относительная влажность, %: до 95±3 при температуре 35 оС
Степень защищенности от проникновения пыли и воды по ГОСТ 14254-96: IP 53
Термометры устойчивы к воздействию вибрации частотой (5-35) Гц, амплитудой смещения 0,35 мм в течение не менее 1,5 ч.
Знак утверждения типа
наносят на циферблат офсетной печатью, на эксплуатационную документацию -типографским способом.
Комплектность
В комплект поставки входит:
- термометр (исполнение в соответствии с заказом) 1 шт.;
- паспорт 5Ш0.283.362ПС 1 экз.;
- руководство по эксплуатации 5Ш0.283.362РЭ 1 экз. (на каждые 10
термометров, отправляемых в один адрес, если иное количество не оговорено при заказе).
Поверка
проводится в соответствии с ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки»
Основные средства поверки:
- образцовые ртутные термометры 3 разряда, диапазон измерений от минус 30 до 300 оС, цена деления ± 0,1 °С.
Вспомогательные средства поверки:
- криостат типа Термотест-05-02, воспроизводимая температура от минус 80 до 30 оС, нестабильность ± 0,02 °С;
- термостат нулевой, воспроизводимая температура 0 оС, неравномерность ± 0,02 °С;
- термостаты жидкостные, диапазон измерений от 15 до 300 оС, нестабильность ± 0,02 °С;
- печь малоинерционная типа МТП-2МР, диапазон воспроизведения температуры от 100 до 1200 °С, нестабильность ± 0,1 °С;
- стенд для проверки приборов повышенным напряжением до 2500 В;
- мегаомметр Ф4102/1-1М, класс точности 1,5.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.305-78 .
Сведения о методах измерений
приведены в документе 5Ш0.283.362РЭ Термометр манометрический показывающий сигнализирующий ТМ 2030 Сг
Нормативные документы
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Лист № 4
Всего листов 4
ТУ 4211-030-00225590-99 Термометр манометрический показывающий
сигнализирующий ТМ 2030 Сг. Технические условия.
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.305-78 Государственная система обеспечения единства измерений.
Термометры манометрические. Методы и средства поверки.
Рекомендации к применению
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
