Системы проточно-инжекционные FIMS
| Номер в ГРСИ РФ: | 18908-13 |
|---|---|
| Производитель / заявитель: | Фирма "PerkinElmer Inc.", США |
Для измерения концентрации ртути в водных растворах в научно-исследовательских и производственных лабораториях различного профиля в основном для экологического контроля и для контроля пищевой продукции.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 18908-13 |
| Действует | по 05.03.2023 |
| Наименование | Системы проточно-инжекционные |
| Модель | FIMS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 14be33c4-d4df-bd11-eeee-fd38f03d05e6 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 31.01 |
| Год регистрации | 2013 |
| Страна-производитель | США |
| Примечание | 25.03.2013 утвержден вместо 18908-99 |
| Информация о сертификате | |
| Срок действия сертификата | 25.03.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 311 п. 45 от 25.03.201313д от 16.11.06 п.73 |
Производитель / Заявитель
Фирма "PerkinElmer, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
710, Bridgeport Avenue, Shelton, Connecticut, 06840, USA. Тел./факс +1 (866) 925-4600
Поверка
| Методика поверки / информация о поверке | МП 63.Д4-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 51 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
18908-13: Описание типа
2018-18908-13.pdf
|
Скачать | 97.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Системы проточно-инжекционные FIMS модификации FIMS-100 и FIMS-400 (далее по тексту - системы FIMS) предназначены для измерения концентрации ртути в водных растворах.
Описание
Принцип действия систем FIMS основан на измерении поглощения излучения с длиной волны 253,7 нм атомным паром ртути. Атомный пар образуется при восстановлении ртути атомарным водородом, образующимся при разложении боргидрида (NaBH4) натрия в кислой среде (раствор соляной кислоты) или хлористым оловом (SnCl2 ) кислой среде (раствор соляной кислоты).
Конструктивно системы FIMS выполнены в моноблочном настольном исполнении и состоят из следующих основных систем:
- оптическая система, включающая источник излучения (ртутная лампа низкого давления), подогреваемую проточную измерительную кювету с кварцевыми окнами и фотоэлектронный детектор с максимальной чувствительностью в области 254 нм.
- проточно-инжекционная система, служащая для подачи и смешивания реагентов и пробы и включающая в себя перистальтический насос (для FIMS-400 - два насоса), краны-переключатели для ввода пробы в поток кислоты, смесительную камеру, где происходит реакция восстановления ртути и сепаратор для разделения газожидкостной смеси.
- газовая система, служащая для подачи паров ртути из смесителя через сепаратор в проточную измерительную кювету.
Системы FIMS могут быть укомплектованы автодозатором.

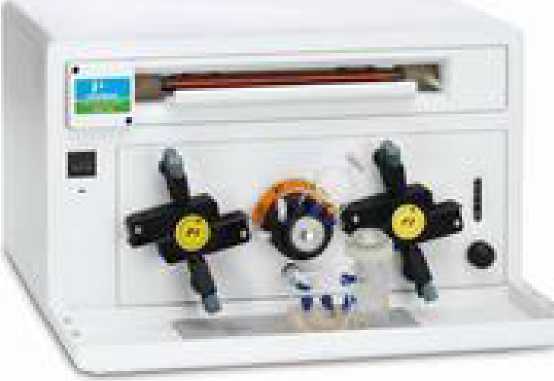

Рисунок 1 - Общий вид Системы проточно-инжекционные FIMS модификации FIMS-100 и FIMS-400
Всего листов 4
Место нанесения маркировки
Место пломбирования
Рисунок 2 - Место нанесения маркировки и место пломбирования Систем проточноинжекционных FIMS модификации FIMS-100 и FIMS-400
Программное обеспечение
Управление процессом измерения и обработки выходной информации в приборах осуществляется через персональный компьютер с помощью специального программного обеспечения AAWinLab32 версии 7.0. Программным образом осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартного образца, оптимизация параметров прибора, управление его работой, обработка информации, печать и сохранение результатов анализа. Во всех частях программы, в которых требуется какой-либо ввод, предусмотрено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методикам. Имеется возможность дистанционного управления и/или дистанционной диагностики через компьютерную сеть.
Программное обеспечение является защищённым, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны. Обновления программного обеспечения производятся производителем путём выпуска обновлений на дисках и рассылкой пользователям. Программное обеспечение соответствует ISO 9001 и содержит алгоритм расчёта аналита в образце в зависимости от показаний системы, изменить алгоритм может только производитель. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
AAWinLab32 |
WinLab32 |
Не ниже 7.0 |
— |
— |
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Рабочая длина волны, нм |
253,7 |
|
Диапазон измерения концентрации ртути, мкг/дм3 |
от 0,05 до 20 |
|
Предел допускаемой относительной погрешности измерения концентрации ртути, % в диапазоне от 0,05 до 0,2 мкг/дм3 в диапазоне от 0,2 до 1,0 мкг/дм3 в диапазоне от 1,0 до 20,0 мкг/дм3 |
±30 ±20 ±10 |
|
Характеристическая концентрация, мкг/дм3 |
0,3 |
|
Предел обнаружения (по критерию 3о), мкг/дм3, не более |
0,01 |
|
Напряжение питания переменного тока, В |
220 ± 22 |
|
Потребляемая мощность, В^А, не более |
300 |
|
Г абаритные размеры, мм, не более |
415 х 255 х 410 |
|
Масса, кг, не более |
4,9 |
|
Условия эксплуатации: Температура, оС Относительная влажность, % |
от 15 до 35 от 20 до 85 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации печатным методом и на корпус прибора методом наклеивания.
Комплектность
Таблица 3
|
Наименование |
Количество, шт |
|
Система проточно-инжекционная FIMS модификации FIMS-100 или FIMS-400 |
1 |
|
Компьютер с принтером* |
1 |
|
Программное обеспечение AAWinLab 32 |
1 |
|
Автодозатор* |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП 63. Д4-12 |
1 |
* - поставляется по отдельному заказу
Поверка
осуществляется по документу: «Системы проточно-инжекционные FIMS модификации FIMS-100 и FIMS-400. Методика поверки МП 63.Д4-12» утвержденному 28 ноября 2012 г.
Основные средства поверки:
Государственный стандартный образец состава водных растворов ртути ГСО 7440-98.
Сведения о методах измерений
«Системы проточно-инжекционные FIMS модификации FIMS-100 и FIMS-400. Руководство по эксплуатации», ч. 2 «Подготовка и выполнение анализа».
Лист №4
Всего листов 4
Нормативные документы
Техническая документация фирмы «PerkinElmer Inc.», США.
Рекомендации к применению
Осуществление деятельности в области охраны окружающей среды, выполнение работ по оценке соответствия обязательным требованиям промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации, для подтверждения соответствия.
