Аспираторы сильфонные АМ-0059
| Номер в ГРСИ РФ: | 19028-09 |
|---|---|
| Категория: | Аспираторы |
| Производитель / заявитель: | АО "НПФ "Сервэк", г.С.-Петербург |
Для прокачивания через индикаторные трубки заданного объема исследуемой газовой смеси при экспресс-определении (измерении) концентрации вредных и токсичных веществ, кислорода и диоксида углерода в воздухе рабочей зоны и промышленных выбросах. Имеют взрывозащищенное исполнение. Область применения - контроль воздуха рабочей зоны на уровне предельно допускаемых концентраций (ПДК) в соответствии с ГОСТ 12.1.005-88 и при аварийных ситуациях, а также контроль промышленных выбросов во взрывоопасных зонах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 19028-09 |
| Действует | по 04.09.2029 |
| Наименование | Аспираторы сильфонные |
| Модель | АМ-0059 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 52807975-7be7-2919-d5a2-02b53484eda0 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | РЮАЖ.413543.010 ТУ |
| Класс СИ | 29.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | 28.10.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Воентест" |
| Адрес центра | 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215 |
| Руководитель центра | Храменков Виктор Николаевич |
| Телефон | (8*095) 586-23-88 |
| Факс | 583-99-48 |
| Информация о сертификате | |
| Срок действия сертификата | 28.10.2019 |
| Номер сертификата | 36279В |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1725 п. 29 от 28.10.201401д3 от 25.03.10 п.289 |
Производитель / Заявитель
Акционерное общество «Научно-производственная фирма «СЕРВЭК» (АО «НПФ «СЕРВЭК»), г. Санкт-Петербург
Россия
198020, ул.Бумажная, 17, тел./факс (812) 186-54-86, почт. 190121, а/я 214
Поверка
| Методика поверки / информация о поверке | МП-242-0873-2009 |
| Межповерочный интервал / Периодичность поверки |
6 месяцев
|
| Зарегистрировано поверок |
12196
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11653 (96%) |
| Неуспешных поверок (СИ непригодно) | 543 (4 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
19028-09: Описание типа
2024-19028-09-1.pdf
|
Скачать | 281.3 КБ | |
|
19028-09: Методика поверки
2024-mp19028-09.pdf
|
Скачать | 231.3 КБ |
Описание типа
Назначение
Аспираторы сильфонные АМ-0059 (далее — аспираторы) предназначены для измерений объема воздуха, прокачиваемого через индикаторные трубки, заданного при экспресс-определении (измерении) содержания вредных и токсичных веществ, кислорода и диоксида углерода в воздухе.
Описание
Принцип действия аспираторов основан на прокачивании воздуха за счет раскрытия пружиной предварительно сжатого сильфона и выброса воздуха из сильфона через клапан при сжатии пружины.
Аспираторы представляют собой сильфонный насос ручного действия.
Аспираторы состоят из корпуса, сильфона, основания, рычага, ножа, ручки для переноски.
В корпусе аспираторов размещены: источник питания (элемент питания типа CR2430), нож для обламывания запаянных концов индикаторных трубок, световой индикатор (для корпуса, имеющего световой индикатор) и табло светового индикатора, показывающее число ходов аспиратора; переключатель электрической схемы; штуцер с фильтром очистки прокачиваемого воздуха, обеспечивающим предотвращение попадания твердых частиц в сильфон; гайка с уплотнительным кольцом.
При включении переключателя световой индикатор (при его наличии) загорается красным светом и включается цифровое табло индикатора, который сообщает о процессе отбора пробы (мигание табло) и осуществляет счет числа ходов аспиратора. После прокачивания 100 см3 воздуха индикатор меняет свой цвет с красного на зеленый, мигание табло прекращается и на нем появляется номер отобранной пробы. Сброс цифр на табло индикатора производится переключателем.
Под корпусом аспираторов размещены: рычаг для приведения в действие разжимающих пружин, световой индикатор, свидетельствующий о готовности аспиратора к работе, сильфон и стакан.
Резиновый сильфон за счет пружин, находящихся внутри стакана, обеспечивает ход аспиратора, который ограничивается с помощью специального храпового механизма и рычага. Рычаг освобождает сильфон от фиксации, при сжатии которого осуществляется прокачивание воздуха. В основании сильфона расположены четыре паза, через которые с помощью обратного клапана, обеспечивается выход воздуха при сжатии сильфона без его отсоединения от индикаторной трубки.
Аспираторы имеют взрывозащищенное исполнение.
Конструкцией аспиратора предусмотрена пломбировка корпуса
от несанкционированного доступа методом наклейки.
Заводской номер наносится на табличку, расположенную на боковой поверхности аспиратора, в виде цифрового обозначения методом чеканки.
Нанесение знака поверки на средство измерений не предусмотрено.

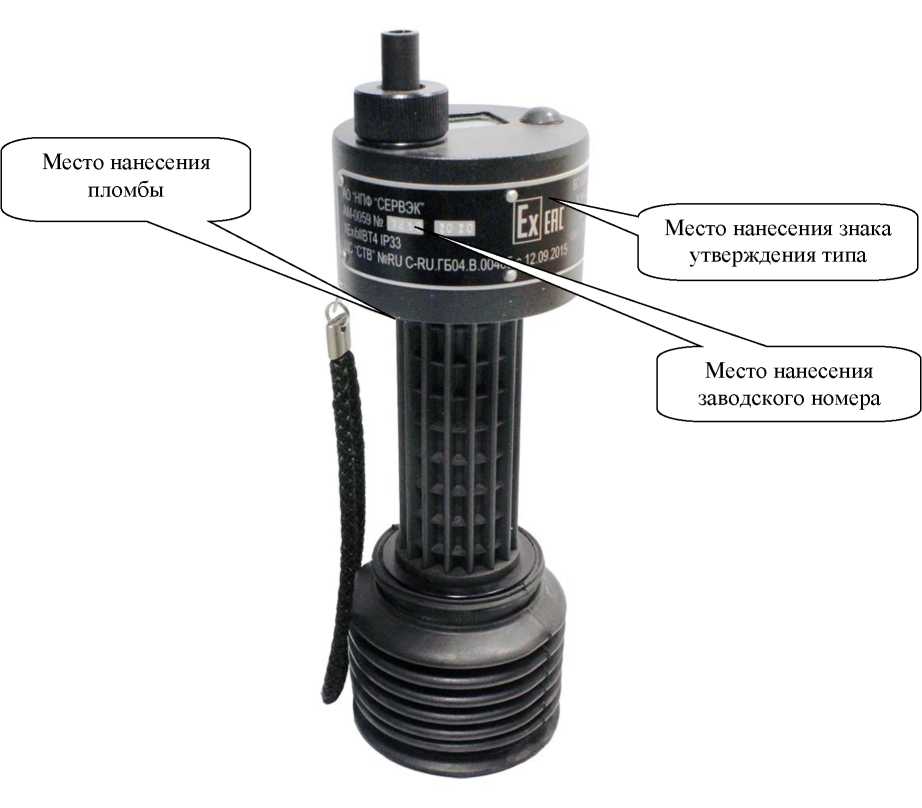

Общий вид аспираторов, схема пломбировки корпуса и табличка с указанием места нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид аспираторов сильфонных АМ-0059 с указанием места пломбировки корпуса, места нанесения заводского номера и знака утверждения типа
Метрологические и технически характеристики
Таблица 1 - Метрологические характеристики аспираторов
|
Наименование характеристики |
Значение |
|
Номинальное значение объема отбираемой пробы воздуха (газовой среды) за один рабочий ход аспиратора, приведенное к условиям (+20оС и 101,3 кПа), см3 |
100 |
|
Пределы допускаемой абсолютной погрешности в рабочих условиях, см3 |
±5 |
Таблица 2 - Технические характеристики аспираторов
|
Наименование характеристики |
Значение |
|
Напряжение питания, В, не более |
3 |
|
Масса аспиратора, кг, не более |
0,75 |
|
Габаритные размеры аспиратора, мм, не более: - высота - ширина (максимальный диаметр) |
260 70 |
|
Маркировка взрывозащиты |
1 Ex ib IIB T4 Gb X |
|
Условия эксплуатации - диапазон температуры окружающего воздуха, оС - диапазон относительной влажности при температуре +25 оС (без конденсации влаги), % - диапазон атмосферного давления, кПа |
от -20 до +40 от 30 до 80 от 84,4 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа (при доверительной вероятности Р=0,95), рабочих ходов |
2600 |
|
Средний срок службы, лет, не менее |
3 |
Знак утверждения типа
наносится на специальную табличку на боковой поверхности аспиратора методом наклейки и на титульный лист руководства по эксплуатации РЮАЖ.413543.010 РЭ методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность аспираторов
|
Наименование |
Обозначение |
Количество |
|
Аспиратор сильфонный АМ-0059 |
РЮАЖ.413543.010 |
1 шт. |
|
Руководство по эксплуатации |
РЮАЖ.413543.010 РЭ |
1 экз. |
|
Методика поверка |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 10 «Правила эксплуатации» документа РЮАЖ.413543.010 РЭ «Аспираторы сильфонные АМ-0059. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
РЮАЖ.413543.010 ТУ Аспираторы сильфонные АМ-0059. Технические условия.
