Устройства контроля толщины изоляции УКТ-2
| Номер в ГРСИ РФ: | 19037-12 |
|---|---|
| Производитель / заявитель: | РУП "Белгазтехника", Беларусь, г.Минск |
Для измерения толщины битумных и полиэтиленовых изоляционных покрытий стальных трубопроводов по ГОСТ 9.602-2005 в газовых хозяйствах, химических и нефтехимических отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 19037-12 |
| Действует | по 14.12.2017 |
| Наименование | Устройства контроля толщины изоляции |
| Модель | УКТ-2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 092ffa02-cea3-608b-4557-d024016968da |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Беларусь |
| Примечание | 14.12.2012 утвержден вместо 19037-99 |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49105 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1132 п. 24 от 14.12.201208 от 13.06.07 п.14818 от 14.12.99 п.41 |
Производитель / Заявитель
НП РУП "Белгазтехника", БЕЛАРУСЬ, г.Минск
Беларусь
220015, ул.Гурского, 30, Тел. 251-75-61, факс 251-73-23
Поверка
| Методика поверки / информация о поверке | МП 268-97 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 359 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
19037-12: Описание типа
2012-19037-12.pdf
|
Скачать | 103.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Устройства контроля толщины изоляции УКТ-2 (далее - устройства) предназначены для измерения толщины битумных и полиэтиленовых изоляционных покрытий стальных трубопроводов по ГОСТ 9.602-89 для диаметров труб 32, 57, 89, 108, 133, 159 мм.
Описание
Принцип действия устройства основан на измерении относительного изменения индуктивности датчика в зависимости от расстояния его измерительной плоскости до металлической поверхности.
Конструктивно устройство выполнено в виде единого блока, содержащего датчик, индикатор, измерительную плату, аккумуляторную батарею.
На лицевой стороне расположены табло четырехразрядного индикатора, выключатель питания и три кнопки режима работы: ДИАМЕТР, КАЛИБР, ИЗМЕРЕНИЕ, а на нижней торцевой стенке - разъем для подзарядки аккумуляторов.
Внутри корпуса установлена плата и преобразователь. Последний закреплен в верхней части корпуса. В месте расположения преобразователя снаружи на боковых стенках корпуса имеются две плавающие опоры для ориентации устройства при измерении.

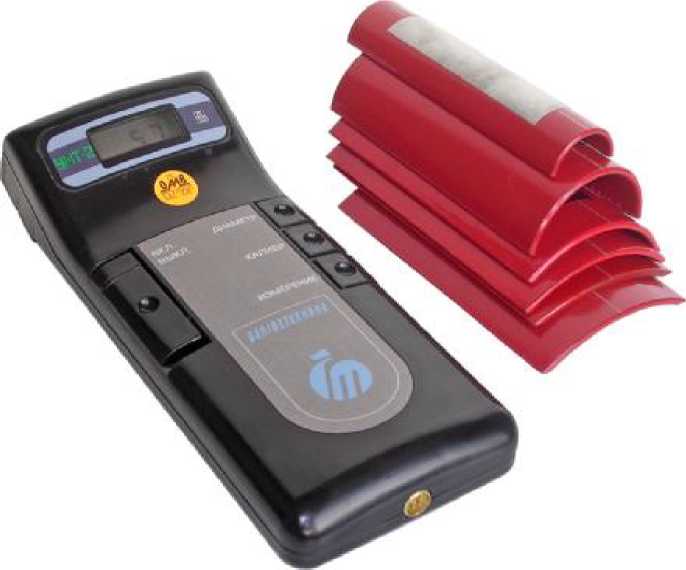

Рисунок 1 Внешний вид устройства контроля толщины изоляции УКТ-2

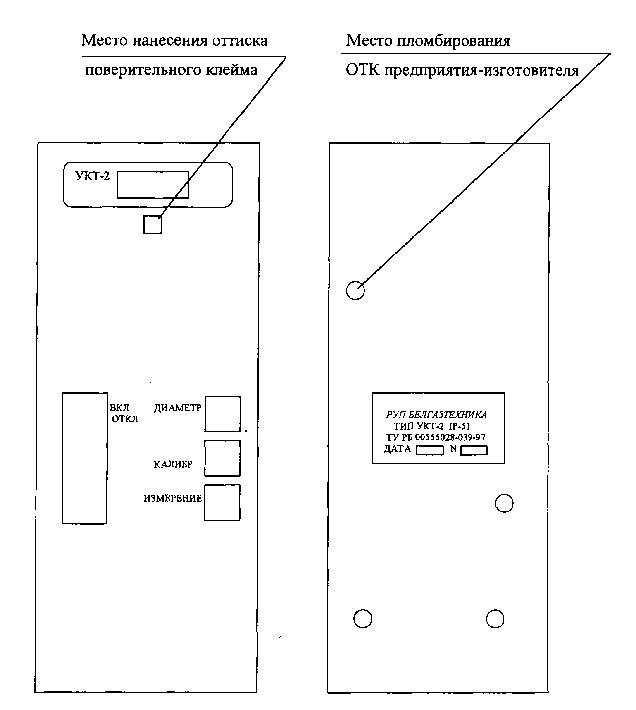

Рисунок 2- Схема пломбировки для защиты от несанкционированного доступа и обозначение места для нанесения оттиска клейма.
Программное обеспечение
Устройство контроля толщины изоляции УКТ-2 имеет программное обеспечение (ПО) со следующими идентификационными данными:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Загружаемый код |
S3.ASM |
_ |
4714DBA0 |
CRC |
Метрологически значимая часть ПО прошита во внутренней памяти устройства и защищена паролем изготовителя. При работе с устройством пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные; вследствие этого ПО не оказывает влияния на метрологические характеристики устройства. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
|
Диапазон измерения толщины изоляции, мм |
от 1 до 10 |
|
Основная погрешность измерения, приведенная к верхнему пределу диапазона измерения, %, не более |
±5 |
|
Дополнительная погрешность, вызванная изменением температуры окружающей среды и влажности, %, не более |
±5 |
|
Электрическое питание |
автономное от 6-ти аккумуляторов НЛЦ-0,9 |
|
Номинальное напряжение питания, В |
7,2 |
|
Габаритные размеры, мм, не более |
220x85x50 |
|
Масса, кг, не более |
0,87 |
|
Время непрерывной работы от одного комплекта свежезаряженных аккумуляторов, часов, не менее |
8 |
|
Вероятность безотказной работы в течение 2000ч, не менее |
0,91 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель устройства и на титульный лист паспорта типографским способом.
Комплектность
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
1 Устройство контроля толщины изоляции УКТ - 2 |
14-95.6.00.00.000 |
1 |
С аккумуляторами НЛЦ - 0,9 -6 шт. |
|
2 Мера толщины (10мм) |
14-95.6.00.00.021 |
1 | |
|
3 Образец трубы(усеченная труба d=32мм) |
14-95.6.00.00.022 |
1 | |
|
4 Образец трубы (усеченная труба d=57 мм) |
14-95.6.00.00.022-01 |
1 | |
|
5 Образец трубы (усеченная труба d|=89мм) |
14-95.6.00.00.023 |
1 | |
|
6 Образец трубы (усеченная труба d=108мм) |
14-95.6.00.00.023-01 |
1 | |
|
7 Образец трубы (усеченная труба d=133мм) |
14-95.6.00.00.023-02 |
1 | |
|
8 Образец трубы (усеченная труба d=159мм) |
14-95.6.00.00.023-03 |
1 | |
|
9 Паспорт |
14-95.6.00.00.000 ПС |
1 | |
|
10 Методика поверки |
МП 268-97 |
1 | |
|
11 Адаптер сетевой |
ТУ 50-719-17-93 |
1 | |
|
12 Переходник |
14-95.6.00.00.030 |
1 | |
|
13 Упаковка |
14-95.6.02.00.040 |
1 | |
|
14 Мера толщины (1мм) |
14-95.6.00.00.24 |
1 |
* |
|
15 Мера толщины (3мм) |
14-95.6.00.00.24-01 |
1 |
* |
|
16 Мера толщины (5мм) |
14-95.6.00.00.24-02 |
1 |
* |
|
17 Мера толщины (8мм) |
14-95.6.00.00.24-03 |
1 |
* |
* Поставляется по требованию Заказчика
Поверка
осуществляется в соответствии с документом Методика поверки МП 268-97 «Устройство контроля толщины изоляции УКТ-2», утвержденным ГП «Центр эталонов, стандартизации и метрологии» в 1997 г.
Основные средства поверки: Микрометр гладкий МК-25 по ГОСТ 6507-90, штангенциркуль ШЦ-III-250-0,05 по ГОСТ 166-89, набор образцов труб, входящий в комплект устройства, набор мер толщины, входящий в комплект устройства.
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в паспорте, поставляемом вместе с устройством.
Нормативные документы
ТУ РБ 00555028.039-97. «Устройство контроля толщины изоляции УКТ-2. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
