Трансформаторы тока ТВГ-24

Номер в ГРСИ РФ: 19109-21
Категория: Трансформаторы
Производитель / заявитель: ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург
Скачать
19109-21: Описание типа СИ Скачать 296.8 КБ
19109-21: Методика поверки Скачать 7.1 MБ
Нет данных о поставщике
Трансформаторы тока ТВГ-24 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока ТВГ-24 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на нулевых выводах турбогенераторов на номинальные напряжения до 24 кВ частоты 50 и 60 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру 19109-21
Наименование Трансформаторы тока
Модель ТВГ-24
Страна-производитель РОССИЯ
Производитель / Заявитель

Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 141
Найдено поверителей 1
Успешных поверок (СИ пригодно) 141 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

19109-21: Описание типа СИ Скачать 296.8 КБ
19109-21: Методика поверки Скачать 7.1 MБ

Описание типа

Назначение

Трансформаторы тока ТВГ-24 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на нулевых выводах турбогенераторов на номинальные напряжения до 24 кВ частоты 50 и 60 Гц.

Описание

Трансформаторы тока ТВГ-24 - встроенные, с одним коэффициентом трансформации, состоящие из двух, трех или четырех вторичных обмоток.

Первичной обмоткой трансформаторов тока служит нулевой вывод турбогенератора, изолированный на номинальное напряжение 24 кВ относительно трансформатора.

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем.

Трансформаторы обеспечивают масштабное преобразование значений первичного переменного тока во вторичный ток 5 А или 1 А для непосредственного измерения при помощи стандартных измерительных приборов, а также изолируют измерительные приборы от цепи высокого напряжения.

Трансформаторы изготавливаются в следующих модификациях: ТВГ-24-I; ТВГ-24-II; ТВГЛ-24-I; ТВГЛ-24-II.

В трансформаторах модификаций ТВГ-24-I и ТВГ-24-II каждая вторичная обмотка пропитана лаком и при помощи фланцев и специальных болтов собрана в единый блок.

В трансформаторах модификаций ТВГЛ-24-I и ТВГЛ-24-II каждая вторичная обмотка залита в эпоксидный компаунд, образуя изоляционный блок. Блоки вторичных обмоток трансформатора тока установлены на фланце и собраны в единый блок с помощью четырех шпилек.

Трансформаторы устанавливаются на плите турбогенератора в коробке нулевых выводов.

Крепление трансформаторов к плите турбогенератора осуществляется через отверстия в нижнем фланце.

Выводы вторичных обмоток расположены на боковой поверхности обмоток или блока и снабжены винтами диаметром 6 мм.

Доступ к трансформатору тока ограничен конструкцией и предупреждающими знаками о высоком напряжении.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

Общий вид трансформаторов представлен на рисунках 1 и 2. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.

Рисунок 1 - Общий вид трансформаторов тока ТВГ-24-I, ТВГ-24-II

Рисунок 2 - Общий вид трансформаторов тока ТВГЛ-24-I, ТВГЛ-24-II

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра

Значение для модификаций

ТВГ-24-I;

ТВГЛ-24-I

ТВГ-24-II;

ТВГЛ-24-II

Номинальное напряжение, кВ

24

Номинальный первичный ток, А

4000;

5000

6000

8000;

9000;

10000

12000

15000

16000

20000

Наибольший рабочий ток, А

4000;

5000

6300;

7265

8000;

9000;

10000

10700

13365;

15500

16650

20000

Номинальный вторичный ток, А

1; 5

Номинальная частота, Гц

50; 60

Количество вторичных обмоток

4; 3; 2

Классы точности вторичных обмоток по ГОСТ 7746-2015:

- для измерений и учета

- для защиты

- для измерений и защиты

0,2S; 0,2; 0,5; 0,5S 5P;10Р 0,2S(5P); 0,2(5p); 0,5(5P); 0,5S(5P) 0,2S(10P); 0,2(10p); 0,5(10P); 0,5S(10P)

Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015

5PR; 10PR; PX, PXR

Номинальная вторичная нагрузка с коэффициентом мощности ais ф2=0,8, В^А

от 10 до 40

Номинальная предельная кратность вторичных обмоток для защиты

от 5 до 30

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета

15; 20

Таблица 2 - Основные технические характеристики

Наименование параметра

Значение для модификаций

ТВГ-24-I, ТВГЛ-24-I

ТВГ-24-II

ТВГЛ-24-II

Габаритные размеры, мм, не более:

- высота

- диаметр внешний

- диаметр внутренний

480

660

390

600

780

540

Масса, кг, не более

250

Средняя наработка до отказа, ч

320000

Средний срок службы, лет

30

Рабочие условия измерений:

- верхнее значение температуры окружающей среды в коробке нулевых выводов, °С

- нижнее значение температуры окружающей среды, °С

- высота над уровнем моря, м, не более

+60

+55

+5

1000

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора тока.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока ТВГ-24

-

1 шт.

Паспорт. Трансформатор тока ТВГ-24-I

ИБДП.671225.001 ПС

1 экз.

Паспорт. Трансформатор тока ТВГ-24-II

ИБДП.671225.002 ПС

1 экз.

Паспорт. Трансформатор тока ТВГЛ-24-I

ДУБК.671235.007 ПС

1 экз.

Паспорт. Трансформатор тока ТВГЛ-24-II

ДУБК.671235.013 ПС

1 экз.

Руководство по эксплуатации

ВДО.412.185

1 экз.*

*- для партии не более 6 шт. трансформаторов, поставляемых в один адрес

Сведения о методах измерений

приведены в разделе 3 «Методика измерений» руководства по эксплуатации.

Нормативные документы

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ТУ 16-671.062-84 «Трансформаторы тока ТВГ-24. Технические условия».

Другие Трансформаторы

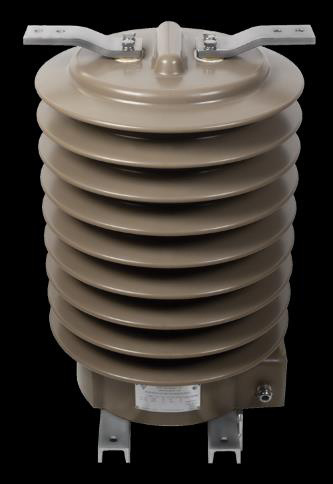

62786-21
