Комплекты поверителя задатчиков давления КПЗД-01

Назначение

Комплекты поверителя задатчиков давления КПЗД-01 предназначены для измерения силы сжатия пружины задатчиков давления с использованием силы тяжести груза с нормированной массой и могут быть применены для первичной и периодической поверок, испытаний и контроля комплектов задатчиков давления КЗД-01.

Описание

Комплект поверителя задатчиков давления КПЗД-01 (Рис.1) состоит из приспособления для поверки задатчиков (1), контакта (6), колпачка (8), тяги (5), грузов (3) с индексами «5», «20», «40», «60», грузов дополнительных (9) с индексами «1» и «2», соединения проводного (7).

Приспособление для поверки задатчиков содержит: швеллер, винт фиксирующий (11) для фиксации задатчика давления (далее - задатчика) и устройство индикации, которое включает в себя индикатор (15), два элемента питания (14), установленных в отсек питания и закрытых кожухом (13), винт контактный (10), винты крепления кожуха (12).

Устройство индикации служит для индикации замыкания электрической цепи в момент сжатия пружины на (2,5 ± 0,05) мм, к швеллеру крепится винтами.

Для проведения поверки поверяемый задатчик (2) (Рис.1) устанавливается в швеллер приспособления для поверки задатчиков и фиксируется винтом фиксирующим (11), на вставку задатчика устанавливается контакт (6), который удерживается тягой (5), продетой в отверстия в контакте и задатчике. К нижнему концу тяги с помощью зажима (4) крепится один из грузов с индексами «5», «20», «40» или «60». На контакт (6) устанавливается лепесток соединения проводного (7), который крепится колпачком (8) с помощью резьбового соединения, второй конец соединения проводного присоединяется к устройству индикации с помощью скобы (16) и винта контактного (10), груз дополнительный (9) устанавливается на осевой штырь колпачка (8). Элементами контакта (6) являются контакт А и выступ В, уровни которых по высоте относительно плоскости основания контакта выполняются равными.

Питание индикатора осуществляется от двух элементов питания LR6 AA 1,5 В общим напряжением 3 В.

Масса спецгруза в составе контакта, колпачка, тяги, соединения проводного, груза, соответствующего по индексу поверяемому задатчику, давления и одного из грузов дополнительных с индексом «1» (при проверке задатчиков давления с индексами «5» и «20») или с индексом «2» (при проверке задатчиков давления с индексами «40» и «60») соответствует наибольшему допускаемому значению силы сжатия пружины на (2,5±0,05) мм. Данный спецгруз нагружает пружину поверяемого задатчика через выступ В контакта и вставку задатчика. В момент касания контакта А контакта (6) с установочной площадкой задатчика электрическая цепь замыкается и индикатор светится.

1 - приспособ л 2i ino для повср < и зсдатииксв

ЗЗДСТЦ/К ДСП,"’ 1ИЯ (П32СР>СНИ.^

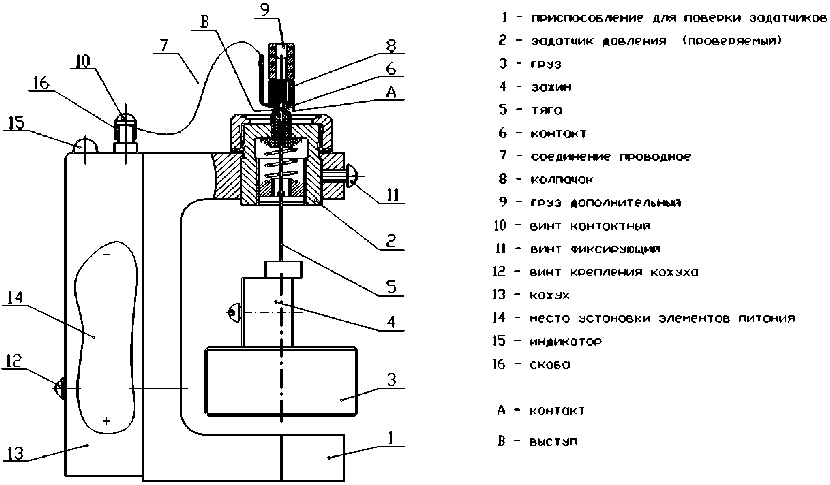

Рис.1 - Конструктивное устройство комплекта поверителя задатчиков давления КПЗД-01 (в сборе)

При снятии груза дополнительного масса спецгруза соответствует наименьшему допустимому значению силы сжатия пружины задатчика давления, электрическая цепь при этом размыкается и индикатор не светится. Выполнение перечисленных условий свидетельствует, что сила сжатия пружины задатчика на (2,5 ± 0,05) мм лежит в заданных пределах.

При проведении сборки и разработки комплекта поверителя задатчиков давления использовать, входящий в комплект поставки инструмент: отвертку и пинцет.

Все составные части КПЗД-01 размещены в футляре (Рис.2).

Рис. 2 - Комплект поверителя задатчиков давления КПЗД-01 в футляре

Технические характеристики

Массы спецгрузов, соответствующие наименьшему допускаемому значению силы сжатия пружины задатчиков давления, с индексами «5», «20», «40», «60», состоящие из общих для каждого спецгруза - контакта, колпачка, тяги, соединения проводного и одного из четырех грузов с индексами «5», «20», «40» или «60» составляют:

с индексом « 5» - 29,81 г,

с индексом «20» - 52,96 г,

с индексом «40» - 77,71 г,

с индексом «60» - 91,55 г.

Предел допускаемой абсолютной погрешности массы каждого из четырех спецгрузов, соответствующих наименьшему допустимому значению силы сжатия пружины задатчиков давления с индексами «5», «20», «40», «60», составляет + 0,1 г.

Массы спецгрузов, соответствующие наибольшему допускаемому значению силы сжатия пружины задатчиков давления с индексами «5» и «20», состоящих из общего для каждого из этих спецгрузов - контакта, колпачка, тяги, соединения проводного, груза дополнительного с индексом «1» (массой 2,6 г) и одного из грузов с индексами «5» или «20» составляет:

с индексом « 5» - 32,51 г,

с индексом «20» - 55,66 г.

Массы спецгрузов, соответствующие наибольшему допускаемому значению силы сжатия пружины задатчиков давления с индексами «40» и «60», состоящих из общего для каждого из этих грузов - контакта, колпачка, тяги, соединения проводного, груза дополнительного с индексом «2» (массой 4,0 г) и одного из грузов с индексами «40» или «60» составляет: с индексом «40» - 81,81 г, с индексом «60» - 95,65 г.

Предел допускаемой абсолютной погрешности массы спецгрузов, соответствующих наибольшему допускаемому значению силы сжатия пружины задатчиков давления с индексами «5», «20», «40», «60», составляет минус 0,2 г.

Масса грузов дополнительных с индексом «1» составляет 2,6 г, с индексом «2» составляет 4,0 г.

Предел допускаемой абсолютной погрешности массы грузов дополнительных с индексами «1», «2» составляет минус 0,1 г.

Напряжение питания индикатора, В                              3.

Габаритные размеры футляра, мм, не более                 340 х 275,5 х 85,5.

Масса комплекта поверителя задатчиков в футляре, кг, не более                  2,4.

Комплект поверителя задатчиков может использоваться в следующих условиях эксплуатации:

- температура окружающего воздуха (25 ± 10) С;

- атмосферное давление от 84,0 до 106,7 кПа или от 630 до 800 мм рт.ст.;

- относительная влажность от 45 до 80 %.

Средний срок службы не менее 8 лет.

Средняя наработка на отказ не менее 2000 ч.

По безопасности комплект поверителя задатчиков давления КПЗД-01 соответствует требованиям ГОСТ 12.2.003-91.

Знак утверждения типа

Знак утверждения типа наносят на бирку на футляр методом наклейки и на этикетку, наклеиваемую на коробку и изготовленную типографским способом.

Комплектность

Поверка

Осуществляется в соответствии с документом БИРМ.404711.008 МП в составе эксплуатационной документации (руководство по эксплуатации БИРМ.404711.008 РЭ), согласованным ГЦИ СИ ВНИИИМТ 24.11.1999 г.; ГЦИ СИ ВНИИОФИ 08.12.1999 г.

При проведении поверки должны быть применены средства:

Сведения о методах измерений

Приведены в руководстве по эксплуатации БИРМ.404711.007 РЭ.

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании

Нормативные документы

1. ГОСТ 12.2.003-91 ССБТ. Оборудование производственное. Общие требования безопасности.

2. БИРМ.404711.008ТУ Комплект поверителя задатчиков давления КПЗД-01.

Технические условия.
