Манометры скважинные автономные МИКОН-107

Номер в ГРСИ РФ: 19336-09
Категория: Манометры
Производитель / заявитель: ООО "МИКОН", г.Набережные Челны
Скачать
19336-09: Описание типа СИ Скачать 137.3 КБ
Заказать
Поставщик: ООО НПО «ЮМАС»
Манометры скважинные автономные МИКОН-107 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения и последующей регистрации избыточного давления в различных точках ствола скважины, для скважинных исследований в нефтегазодобывающей промышленности.

Информация по Госреестру

Основные данные
Номер по Госреестру 19336-09
Наименование Манометры скважинные автономные
Модель МИКОН-107
Технические условия на выпуск МК107.00.00.0.00 ТУ
Класс СИ 30
Год регистрации 2009
Страна-производитель  Россия
Примечание 07.10.2014 продлен срок свидетельстваВзамен № 19336-04
Центр сертификации СИ
Наименование центра ГЦИ СИ Татарстанского ЦСМ
Адрес центра 420029, г.Казань, ул.Журналистов, 24
Руководитель центра Гогин Валерий Алексеевич
Телефон (8*843*2) 76-10-81
Факс 76-10-61
Информация о сертификате
Срок действия сертификата 07.10.2019
Номер сертификата 35871
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 1522 п. 01 от 07.10.201408д2 от 03.08.09 п.202
Производитель / Заявитель

ООО "МИКОН", г.Набережные Челны, Республика Татарстан

 Россия

Московский пр-т, 140, тел./факс (8552)59-44-05, 59-77-41

Поверка

Методика поверки / информация о поверке МК107.00.00.0.00 МП
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 250
Найдено поверителей 13
Успешных поверок (СИ пригодно) 236 (94%)
Неуспешных поверок (СИ непригодно) 14 (6%)
Актуальность информации 29.03.2024

Поверители

Скачать

19336-09: Описание типа СИ Скачать 137.3 КБ

Описание типа

Назначение

Манометры  скважинные  автономные  МИКОН-107  (далее -  манометры)

предназначены для измерения и последующей регистрации избыточного давления в

различных точках ствола скважины.

Описание

Манометры преобразуют измеряемое избыточное давление в электрические сигналы с последующей записью в энергонезависимую память. Для выполнения измерений манометры закрепляются на скребковой проволоке и опускаются в скважину.

В манометрах установлены датчик давления, датчик температуры (метрологические характеристики которого не нормируются), плата с электронными преобразователями сигналов давления и температуры.

Манометры состоят из следующих основных функциональных узлов:

- микропроцессора, предназначенного для управления состоянием и режимами работы функциональных узлов и обработки информации в соответствии со схемой измерений;

- энергонезависимого запоминающего устройства, предназначенного для записи и долговременного энергонезависимого хранения отчетов;

- кнопок, предназначенных для задания режимов работы и расположенных на выносном пульте;

- светодиодов, предназначенных для отображения состояния устройства и расположенных на выносном пульте;

- таймер-календаря, предназначенного для автоматизированной регистрации даты и времени выполнения измерений.

Питание электронных компонентов осуществляется от двух аккумуляторов размера АА 1,2В или одного литиевого элемента 3,6В.

Манометры выпускаются в 2-х исполнениях:

- МИКОН-107 - стандартное исполнение;

- МИКОН-107-ВД - специальное исполнение.

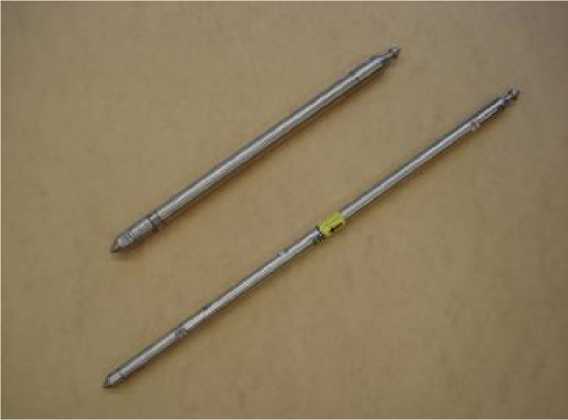

Общий вид манометров МИКОН-107 показан на рисунке 1.

Рисунок 1

Программное обеспечение

Программное обеспечение манометра скважинного автономного МИКОН-107 состоит из двух частей:

- встроенного программного обеспечения микроконтроллера «МИКОН-107»;

- программное обеспечение на базе персонального компьютера «Менеджер измерений».

Программное обеспечение микроконтроллера «МИКОН-107» выполняет следующие функции:

- аналогово-цифровое преобразование измеряемой величины и первичная обработка полученных результатов измерений;

- сохранение результатов измерений в энергонезависимой памяти;

- передача данных по интерфейсу связи RS-232.

Программное обеспечение «Менеджер измерений» выполняет следующие функции:

- обработка полученных данных от программного обеспечения микроконтроллера «МИКОН-107» по интерфейсу связи RS-232;

- вывод на печать и экран монитора результатов измерений, обработки данных.

Идентификационные данные программного обеспечения:

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

ПО микроконтроллера «МИКОН-107»

-

1.16

C45147DEE7293 11EF5B5C30039 46C48F

MD5

ПО «Менеджер измерений»

MDMGX7.dll

2.14.1681

B520FE44E684B F701E0DD84912 28218C

MD5

Влияние программного обеспечения на метрологические характеристики СИ:

дополнительная погрешность, вносимая ПО, составляет 5 = 0,0015%.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений в соответствии с МИ 3286-2010 - С.

Технические характеристики

Диапазон измерений избыточного давления, МПа - МИКОН-107

- МИКОН-107-ВД

0.16, 25, 40, 60 (0.160, 250, 400, 600 кгс/см2)

0.40, 60, 100 (0.400, 600, 1000 кгс/см2)

Пределы допускаемой основной приведенной погрешности измерения давления в температурном диапазоне +20.. ,+100°С (+20.+120°С для МИКОН-107-ВД), %

Пределы допускаемой основной приведенной погрешности измерения давления в температурном диапазоне -25.+20 °С

±0,15

не нормируются

Длительность автономной работы не менее, суток

45

Рабочий диапазон температур, °С - МИКОН-107

- МИКОН-107-ВД

-25...+100

-25.+120

Максимальная потребляемая мощность не более, Вт

2,7

Г абаритные размеры:

- МИКОН-107

- диаметр не более, мм

- длина не более, мм

- МИКОН-107-ВД

- диаметр не более, мм

- длина не более, мм

25,5 851

32

595

Масса не более, кг - МИКОН-107 - МИКОН-107-ВД

2,2

2,6

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации МК 107.00.00.0.00 РЭ типографским способом.

Комплектность

Манометр скважинный МИКОН-107

Кабель «МК107/207-ПК»

Пульт управления

Элемент питания (3,6В)

Комплект ЗИП РТИ

Переходное устройство (по заказу)

1 шт.

1 шт.

1 шт.

2 шт.

1 шт.

1 шт.

Руководство по эксплуатации МК 107.00.00.0.00 РЭ                                  1 шт.

Методика поверки МК107.00.00.0.00 МП                                          1 шт.

Поверка

осуществляется по документу МК107.00.00.0.00 МП «Манометр скважинный автономный МИКОН-107. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Татарстан» в июне 2009 г., с изменением № 1, утвержденным ГЦИ СИ ФБУ «ЦСМ Татарстан» в июле 2014 г.

Перечень основного оборудования, необходимого для поверки СИ:

- манометр грузопоршневой 2 разряда, ГОСТ 8291-83 класс точности 0,05.

Сведения о методах измерений

Методы измерений содержатся в руководстве по эксплуатации МК107.00.00.0.00 РЭ.

Нормативные документы

МК107.00.00.0.00 ТУ    Манометр скважинный автономный МИКОН-107

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
