Термометры сопротивления эталонные типа ЭТС
| Номер в ГРСИ РФ: | 19484-09 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ГУП РФ "Владимирский завод "Эталон", г.Владимир |
Термометры сопротивления эталонные ЭТС предназначены для точных измерений температуры в диапазоне от минус 196 °С (77 K) до плюс 660,323 °С, а также поверки средств измерений температуры в качестве рабочих эталонов 1-го, 2-го разрядов по Государственной поверочной схеме для средств измерений температуры, ч.1, 2, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 19484-09 | |||||||||
| Действует | по 25.11.2029 | |||||||||
| Наименование | Термометры сопротивления эталонные | |||||||||
| Модель | типа ЭТС | |||||||||
| Модификации |
ЭТС-25 ЭТС-50 |
|||||||||
| Приказы |
№432 от
10.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4283e0ad-c6c8-8a42-c1b5-911fec5baa99 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2009 | |||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-001-02566450-99 |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 24.12.2014 продлен срок свидетельстваВзамен № 19484-00 |
| Центр сертификации СИ | |
| Наименование центра | Владимирский ЦСМ |
| Адрес центра | 600022, г.Владимир, ул.Ново-Ямская, 73 |
| Руководитель центра | Барашков Геннадий Иванович |
| Телефон | (8*092*22) 4-23-37 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Номер сертификата | 37428 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2100 п. 41 от 24.12.201412 от 03.12.09 п.493 |
Производитель / Заявитель
ООО «Владимирский завод «Эталон», РОССИЯ, 600005, г. Владимир, Промышленный проезд, д. 2а, литера А, помещ. 1
Россия
600036, ул.Верхняя Дуброва, 40. Тел. (4922) 24-88-46, факс 24-14-14
Поверка
| Методика поверки / информация о поверке |
ГОСТ Р 8.571-98 Государственная система обеспечения единства измерений. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 818 (95%) |
| Неуспешных поверок (СИ непригодно) | 43 (5 %) |
| Актуальность информации | 29.03.2026 |
Поверители
Скачать
|
19484-09: Описание типа
2024-19484-09.pdf
Файл устарел
|
Скачать | 257.6 КБ | |
|
19484-09: Описание типа
2024-19484-09-1.pdf
|
Скачать | 257.6 КБ | |
|
19484-09: Описание типа
2026-19484-09.pdf
|
Скачать | 205.8 КБ |
Описание типа
Назначение
Термометры сопротивления эталонные ЭТС предназначены для точных измерений температуры в диапазоне от минус 196 °С (77 K) до плюс 660,323 °С, а также поверки средств измерений температуры в качестве рабочих эталонов 1-го, 2-го разрядов по Государственной поверочной схеме для средств измерений температуры, ч.1, 2, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712.
Описание
К настоящему типу относятся термометры сопротивления эталонные ЭТС модификаций ЭТС-25 и ЭТС-50. Модификации термометров различаются значением номинального сопротивления и метрологическими характеристиками.
Принцип действия термометров основан на использовании зависимости электрического сопротивления платиновой проволоки от температуры.
Основной частью термометра является чувствительный элемент, представляющий собой резистор в виде спирали из платиновой проволоки диаметром 0,01 мм. Соединенные последовательно отрезки спирали уложены в скрученные кварцевые трубочки. К чувствительному элементу приварены выводы из платиновой проволоки диаметром 0,3 мм. Для изоляции выводных проводников применены кварцевые капилляры. Чувствительный элемент с выводами заключен в герметизированную пробирку, изготовленную из кварцевого стекла. Пробирка заполнена чистым сухим воздухом.
Для каждой модификации устанавливается два типа градуировки в зависимости от диапазона применения
Тип А для диапазона от 0 °С до плюс 419,527 °С (для ЭТС-50)
для диапазона от 0 °С до плюс 660,323 °С (для ЭТС-25)
Тип В для диапазона от минус 196 °С (77 K) до 0 °С (для ЭТС-25 и ЭТС-50).
Термометры подразделяются на термометры 1 и 2 разряда.
Маркировка термометра выполнена методом лазерной гравировки на головке термометра и содержит: логотип завода-изготовителя, обозначение ЭТС, заводской номер по принятой нумерации предприятия-изготовителя в формате не менее 4 арабских цифр, дату изготовления.
Нанесение знака поверки и пломбирование термометров не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.

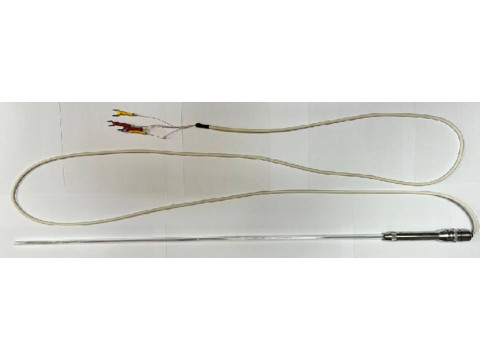

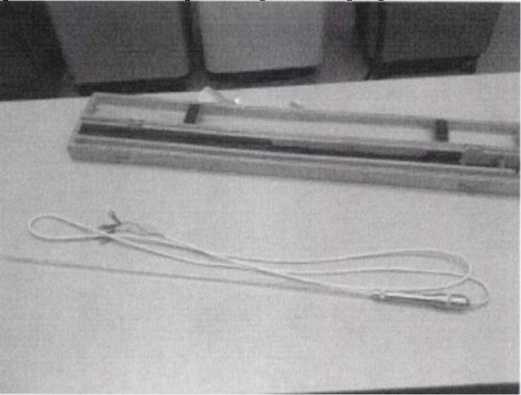

Рисунок 1 - Общий вид термометра

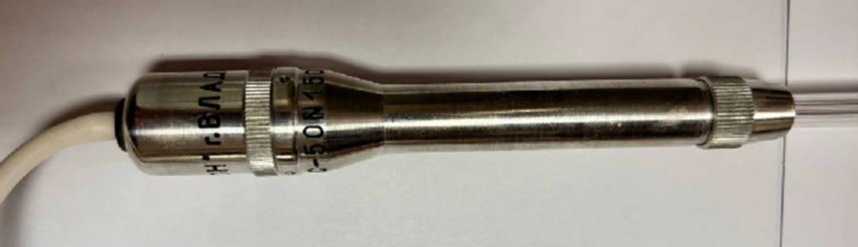

Рисунок 2 - Место нанесения заводского номера
Технические характеристики
|
Таблица 1 - Метрологические и технические характе |
ристики | |
|
Наименование характеристики |
Значение | |
|
Модификации |
ЭТС-25 |
ЭТС-50 |
|
Диапазон измерений температуры, °С(К) для типов градуировки А В |
от 0 до +660,323 от -196 (77) до 0 |
от 0 до +419,527 -196 (77) до 0 |
|
Номинальное сопротивление термометров при температуре 0 °С, Ом |
25,0±0,5 |
50,0±1,0 |
|
Нестабильность термометров в температурном эквиваленте в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С 1 разряд 2 разряд |
±0,001 ±0,002 | |
|
Отношение сопротивления термометра к его сопротивлению в тройной точке воды при температуре плавления галлия (WGa), не менее 1 разряд при температуре выше 0 °С 2 разряд при температуре выше 0 °С |
1,11807 1,11795 | |
|
1 и 2 разряд при температуре ниже 0 °С в тройной точке ртути (WHg), не более |
1,11807 0,844235 | |
|
Наименование характеристики |
Значение | |||
|
Модификации |
ЭТС-25 |
ЭТС-50 | ||
|
Разряд |
1 |
2 |
1 |
2 |
|
Доверительные границы погрешности при доверительной вероятности 0,95, °С1) при температуре -196 °С(77 K) Тройная точка воды (+0,01 °С) Точка плавления галия (+29, 7646 °С) Точка затвердевания индия (+156, 5985 °С) Точка затвердевания олова (+231, 928 °С) Точка затвердевания цинка (+419, 527 °С) Точка затвердевания алюминия (+660, 323 °С) |
±0,006 ±0,002 ±0,002 ±0,005 ±0,005 ±0,01 ±0,01 |
±0,025 ±0,01 ±0,01 ±0,02 ±0,02 ±0,02 ±0,02 |
±0,006 ±0,002 ±0,002 ±0,005 ±0,005 ±0,01 - |
±0,025 ±0,01 ±0,01 ±0,02 ±0,02 ±0,02 - |
|
Номинальные значения конструктивных размеров термометров: Длина погружаемой части, мм, не более Внешний диаметр защитной трубки, мм, не более Диаметр головки термометра, мм, не более |
540 7,0 20,0 | |||
|
Габаритные размеры термометров (диаметрхдлина), мм, не более |
20x670 | |||
|
Материал погружаемой части |
газонаплавленное прозрачное кварцевое стекло | |||
|
Масса, г, не более |
150 | |||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +18 до +22 от 45 до 75 от 96 до 104 | |||
|
1) Интерполяция значений погрешности в диапазоне температуры - линейная. | ||||
аблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до метрологического отказа, ч или циклов охлаждения -нагрев, не менее |
1000 или 50 |
|
Срок службы, лет, не менее |
5 |
|
Гарантийный срок, лет |
1 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 3 - Комплектность термометров ЭТС
|
Наименование |
Обозначение |
Количество |
|
Термометр сопротивления эталонный |
ЭТС-25, ЭТС-50 |
1 шт. |
|
Руководство по эксплуатации |
РЭ 4211-001-02566450-99 |
1 экз. |
|
Паспорт ЭТС-25 (ЭТС-50) |
ХД 2.821.057(058) ПС |
1 экз. |
|
Футляр |
1 шт. |
Сведения о методах измерений
приведены в документе РЭ 4211-001-02566450-99 «Термометры сопротивления эталонные ЭТС.
Руководство по эксплуатации», раздел 10 «Порядок работы».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, ч.1, 2, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712
ГОСТ Р 51233-98 Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Общие технические требования
ГОСТ Р 8.571-98 «ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки»
Технические условия ТУ 4211-001-02566450-99 «Термометры сопротивления эталонные ЭТС»
Другие Термометры
