Твердомеры портативные ультразвуковые МЕТ-У1, МЕТ-У1А

Назначение

Твердомеры портативные ультразвуковые МЕТ-У1, МЕТ-У1А (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D.

Описание

Твердомеры представляют собой портативные приборы, состоящие из электронного блока и ультразвукового датчика.

Принцип работы твердомера основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса с углом между гранями 136 градусов.

Модификация МЕТ - У1 имеет электронный блок в пластмассовом корпусе, МЕТ-У1А - в алюминиевом корпусе. Корпус электронного блока МЕТ-У1А является пылевлагонепроницаемым, класса защиты IP66. Электронный блок МЕТ-У1А исполняется на более качественной элементной базе, что обеспечивает экономичный режим работы. Остальные метрологические и технические характеристики у твердомеров одинаковые.

Внешний вид твердомера МЕТ-У1 приведён на рисунке 1, схема пломбировки от несанкционированного доступа на рисунке 2.

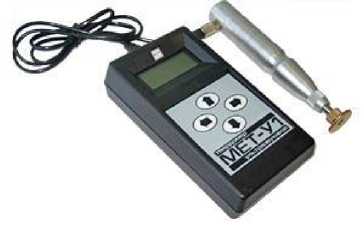

Рисунок 1 - Внешний вид твердомера МЕТ-У1

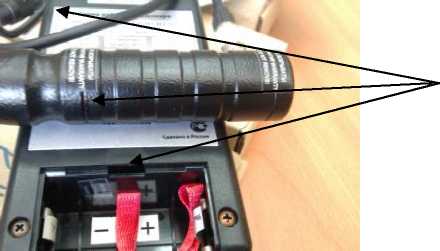

места пломбировки

Рисунок 2 - Схема пломбировки твердомера

Внешний вид твердомера МЕТ-У1А приведён на рисунке 3, схема пломбировки от несанкционированного доступа на рисунке 4.

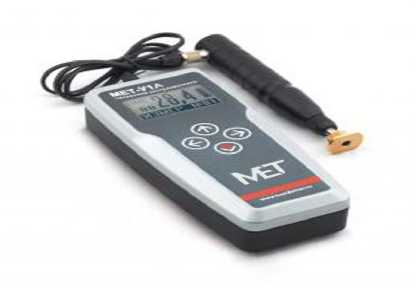

Рисунок 3 - Внешний вид твердомера МЕТ-У1А

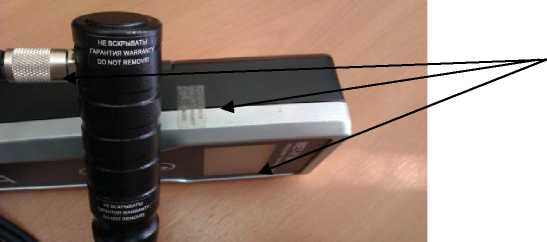

места пломбировки

Рисунок 4 - Схема пломбировки твердомера

Программное обеспечение

Программное обеспечение (ПО) MET-U и MET-UA, встроенное в твердомеры МЕТ-У1 и МЕТ-У1А соответственно, разработанное ООО Центр «МЕТ», г. Москва, используется для управления записью, хранением и статистической обработки результатов измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1 - Информация о программном обеспечении твердомера

Технические характеристики

Метрологические характеристики твердомеров приведены в таблице 2.

Масса твердомера МЕТ-У1, кг, не более

Масса твердомера МЕТ-У 1 А, кг, не более

Длина кабеля, соединяющего датчик с электронным блоком, мм, не менее

Время одного измерения твёрдости, с, не более

Напряжение питания от сети переменного тока частотой от 47 до 53 Гц, В...................................................................................................................от 100 до 240

Напряжение питания от аккумуляторной батареи, В

Рабочие условия применения:

температура окружающего воздуха, оС........................................от минус 10 до 50;

относительная влажность воздуха, при 25 оС, %, не более

атмосферное давление, кПа............................................................от 84 до 106,7

Технические характеристики датчиков приведены в таблице 3.

Технические характеристики электронных блоков приведены в таблице 4.

Таблица 4 - Технические характеристики электронных блоков

Знак утверждения типа

Знак утверждения типа наносится на корпус твердомеров портативных ультразвуковых МЕТ-У1, МЕТ-У1А в виде наклеиваемой плёнки на титульный лист руководства по эксплуатации МЕТ. 39601863. 009 РЭ типографским или иным способом.

Комплектность

Электронный блок МЕТ-У1 / МЕТ-У1А.........................................1 шт. (по заказу)

Датчик ультразвуковой У15 (У10, У50, У100, У15К, У50К).................1 шт. (по заказу)

Кабель для связи датчика с электронным блоком............................................1 шт.

Кабель USB для связи с компьютером.............................................................1 шт.

Аккумуляторная батарея:

тип NiMh, размер С (для блока МЕТ-У1)..........................................................1 шт.;

тип АА (для блока MET- У1А)....................................................................4 шт.

Зарядное устройство.................................................................................1 шт.

CD-диск с программным обеспечением.........................................................1 шт.

Свидетельство о поверке............................................................................1 шт.

Методика поверки........................................................................................1 шт.

Руководство по эксплуатации МЕТ. 39601863. 009 РЭ....................................1 шт.

Эталонные меры твердости Роквелла...............................................................2 шт.

Универсальный чехол...............................................................................1 шт.

Упаковочная сумка..................................................................................1 шт.

Сведения о методах измерений

Руководство по эксплуатации МЕТ. 39601863. 009 РЭ, п. 6.

Нормативные документы

1 ГОСТ 8.062-85 Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля

2 ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла

3 ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса

4 ГОСТ 8.516-2001 Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D

5 ТУ 4271-01-18606393-2012. Твердомеры портативные ультразвуковые МЕТ-У1, МЕТ-У1А
