Счетчики холодной воды крыльчатые, турбинные; холодной и горячей воды крыльчатые, турбинные ВДХ, ВДХ-И (крыльчатые), ВДТХ, ВДТХ-И (турбинные), ВДГ, ВДГ-И (крыльчатые), ВДТГ, ВДТГ-И (турбинные)
| Номер в ГРСИ РФ: | 19653-07 |
|---|---|
| Производитель / заявитель: | ООО "Спецтехприбор", г.Сергиев Посад |
Для измерения объема сетевой воды по СНиП 2.04.07-85 и питьевой воды по СанПиН 2.1.4.1074-2001, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазонах температур 5...40/90 °С при давлении не более1,6 МПа (16 кгс/см2).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 19653-07 |
| Действует | по 20.04.2017 |
| Наименование | Счетчики холодной воды крыльчатые, турбинные; холодной и горячей воды крыльчатые, турбинные |
| Модель | ВДХ, ВДХ-И (крыльчатые), ВДТХ, ВДТХ-И (турбинные), ВДГ, ВДГ-И (крыльчатые), ВДТГ, ВДТГ-И (турбинные) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 91aaa35d-5ddb-b3de-e7fa-a70ab362e400 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4213-005-96359935-2006 |
| Класс СИ | 29.01.03 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 25.06.2014 Изменения в названии организации20.04.2012 продлен срок свидетельстваВзамен № 19653-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 20.04.2017 |
| Номер сертификата | 26756 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1002 п. 01 от 25.06.2014Приказ 262 п. 02 от 20.04.201202 от 15.02.07 п.141 |
Производитель / Заявитель
ООО "Производственно-торговая компания "Спецтехприбор", г.Сергиев Посад; ООО "Спецтехприбор", г.Москва; ООО "ПО "Спецтехприбор", г.Москва
Россия
141300, Московская обл., Скобяное ш., 5
Поверка
| Методика поверки / информация о поверке | МИ 1592-99 |
| Межповерочный интервал / Периодичность поверки |
4 года
для гор. воды
6 лет
для хол. воды
|
| Зарегистрировано поверок |
297201
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 294803 (99%) |
| Неуспешных поверок (СИ непригодно) | 2398 (1 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
19653-07: Описание типа
2012-19653-07.pdf
|
Скачать | 152.6 КБ | |
|
19653-07: Методика поверки
2022-mp19653-07.pdf
|
Скачать | 60.5 КБ |
Описание типа
Назначение
Счетчики холодной воды крыльчатые ВДХ, ВДХ-И, турбинные ВДТХ, ВДТХ-И, холодной и горячей воды крыльчатые ВДГ, ВДГ-И, турбинные ВДТГ, ВДТГ-И предназначены для измерения объема сетевой воды по СНиП 2.04.07-85 и питьевой воды по СанПиН 2.1.4.1074-2001, протекающей в подающих или обратных трубопроводах, закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазонах температур от плюс 5 оС до плюс 40/90оС при давлении не более 1,6 МПа (16 кгс/см2).
Описание
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки (турбинки), вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе.
Крыльчатые счетчики ВДХ, ВДХ-И, ВДГ, ВДГ-И и турбинные счетчики ВДТХ, ВДТХ-И, ВДТГ, ВДТГ-И состоят из одинаковых по назначению узлов и имеют идентичную кинематическую схему. Вращение оси крыльчатки (турбинки) через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Конструктивно турбинные счетчики ВДТХ, ВДТХ-И, ВДТГ, ВДТГ-И состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение турбинку с закрепленной на ней ведущей магнитной муфтой. После зоны вращение турбинки вода попадает в верхнюю часть измерительной камеры и далее в выходной патрубок. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Последняя связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства, выраженные в м3.
Принцип работы крыльчатых счетчиков ВДХ, ВДХ-И, ВДГ, ВДГ-И аналогичен турбинных и основан на преобразовании потока воды, подводимого в измерительную камеру корпуса тангенциально, во вращательное движение крыльчатки и передачи угловой скорости крыльчатки через вертикальную ось и жестко закрепленную на ней магнитную полумуфту счетному устройству через немагнитную перегородку.
Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счетчика.
Счетчики ВДХ-И, ВДТХ-И, ВДГ-И, ВДТГ-И кроме того имеют счетный механизм с магнитоуправляемым контактом (герконом) и выдают импульсы (при подключению к вычислителю, регистратору или другим совместимым устройствам).

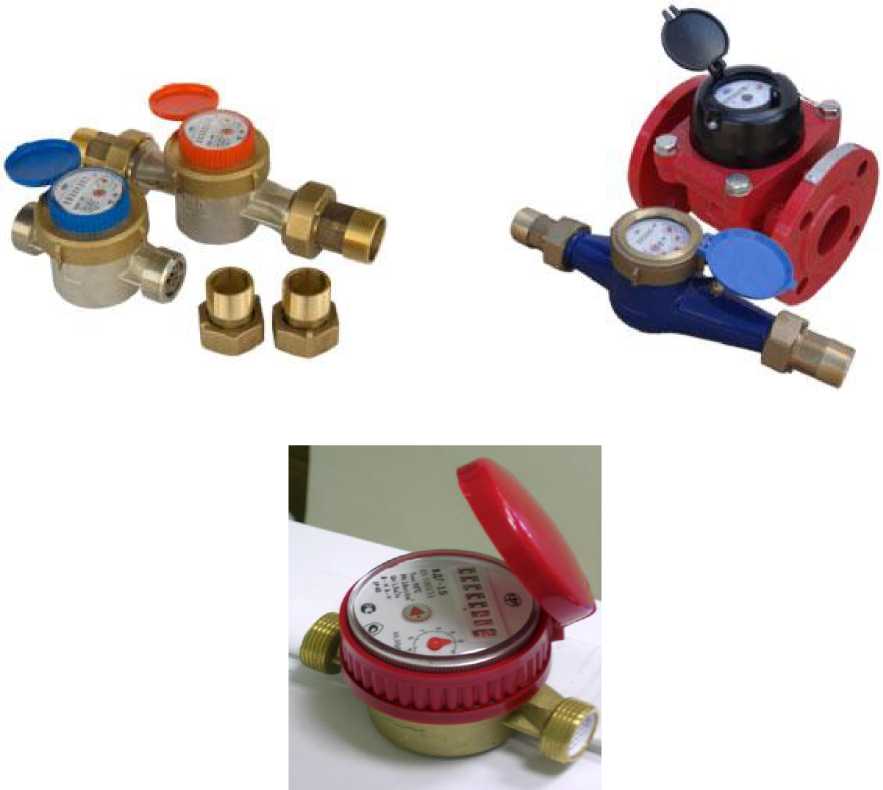

Рисунок 1 - Общий вид счетчиков

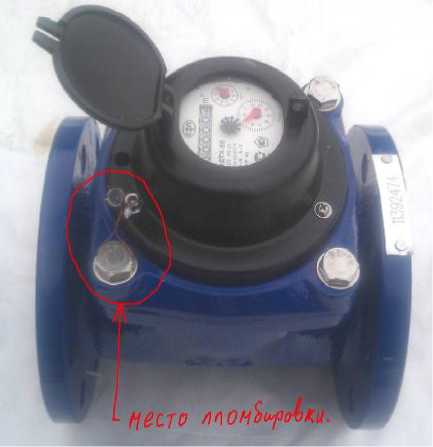

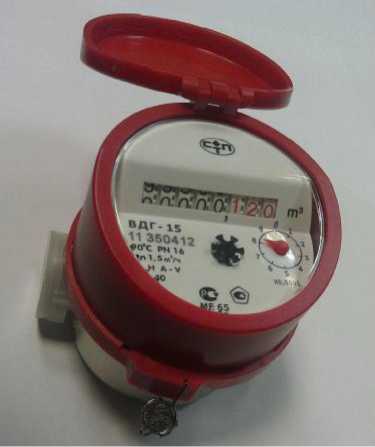

Рисунок 2 - Места пломбирования счетчиков
Технические характеристики
|
Измеряемая среда |
сетевая вода по СНиП 2.04.07-85 питьевая вода по СанПиН 2.1.4.1074-2001 | |||||||
|
Температура измеряемой среды, оС счетчиков холодной воды ВДХ, ВДХ-И, ВДТХ, ВДТХ-И счетчиков холодной и горячей воды ВДГ, ВДГ-И, ВДТГ, ВДТГ-И |
от плюс 5 до плюс 40 от плюс 5 до плюс 90 | |||||||
|
Диаметр условного прохода, мм крыльчатые счетчики турбинные счетчики |
15 50 |
20 65 |
25 80 |
32 100 |
40 125 |
150 |
200 |
250 |
|
Расход воды: минимальный, qmin, м3/ч крыльчатые счетчики турбинные счетчики |
0,03 0,60 |
0,05 1,2 |
0,06 1,6 |
0,09 2,4 |
0,16 2,4 |
2,5 |
6,0 |
15,0 |
|
номинальный, qn, м3/ч крыльчатые счетчики турбинные счетчики |
1,5 20 |
2,5 35 |
3,5 60 |
5,0 90 |
8,0 125 |
215 |
325 |
600 |
|
переходный, qt, м3/ч класс В (крыльчатые счетчики) (турбинные счетчики) класс А (крыльчатые счетчики) (турбинные счетчики) |
0,12 3,0 0,15 4,0 |
0,20 3,5 0,25 4,7 |
0,28 5,0 0,35 6,7 |
0,40 6,0 0,50 8,0 |
0,64 8,0 0,80 10,6 |
12,0 16,0 |
20,0 54,0 |
40,0 104,0 |
|
максимальный, qmax, м3/ч крыльчатые счетчики турбинные счетчики |
3 40 |
5 70 |
7 120 |
10 180 |
16 250 |
430 |
650 |
1200 |
|
Порог чувствительности, м3/ч крыльчатые счетчики турбинные счетчики |
0,012 0,5 |
0,02 0,5 |
0,025 0,6 |
0,045 0,9 |
0,08 1,2 |
1,3 |
3,0 |
7,0 |
|
Вес одного импульса, л/имп (м3/имп) счетчики Ду 15,20,25,32,40,50 мм счетчики Ду 65,80,100,125 мм счетчики Ду 150,200,250 мм |
1 (0,001) 10 (0,01) 1000 (1,0) | |||||||
|
Пределы допускаемой относительной погрешности счетчика, %, равны в диапазоне расходов от qmin до qt от qt до qmax |
±5,0 ±2,0 | |||||||
|
Потеря давления, Мпа (кгс/см2), не более крыльчатые счетчики турбинные счетчики |
0,1 (1,0) 0,01 (0,1) | |||||||
|
Емкость указателя счетного механизма, м3 счетчики Ду 15,20,25,32,40 мм счетчики Ду 50,65,80,100,125 мм счетчики Ду 150,200,250 мм |
99 999 999 999 999 99940 | |||||||
|
Наименьшая цена деления, м3 счетчики Ду 15,20,25,32,40 мм счетчики Ду 50,65,80 мм счетчики Ду 100,125,150,200,250 мм |
0,00005 0,0005 0,005 | |||||||
|
Масса, кг, не более крыльчатые счетчики турбинные счетчики |
0,45 11 |
0,6 15 |
2,2 19 |
3,9 22 |
4,5 28 |
37 |
50 |
62 |
|
Габаритные размеры, мм, не более крыльчатые счетчики турбинные счетчики |
110х70х80, 130х70х80, 230х70х80, 250x95x110, 260x95x110 260x170x220, 260x185x235, 270x200x240, 300x225x250, 325x250x270, 350x280x350, 340x340x370, 395x400x420 | |||||||
|
Условия эксплуатации: температура окружающего воздуха, оС относительная влажность, % |
от плюс 5 до плюс 60 до 100 | |||||||
|
Норма средней наработки на отказ, ч |
100 000 | |||||||
|
Средний срок службы, лет |
12 | |||||||
Знак утверждения типа
наносится на шкалу счетчика офсетным методом и в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Счетчик холодной воды |
ВДХ, ВДХ-И, ВДТХ, ВДТХ-И ТУ 4213-005-96359935-2006 |
1 |
В соответствии с заказом |
|
Счетчик холодной и горячей воды |
ВДГ, ВДГ-И, ВДТГ, ВДТГ-И ТУ 4213-005-96359935-2006 |
1 |
В соответствии с заказом |
|
Паспорт |
4213-005-96359935 ПС |
1 | |
|
Руководство по эксплуатации |
4213-005-96359935 РЭ |
1 |
Поставляется на партию не менее 10 шт. |
|
Штуцер |
2 |
Поставляются только по заказу для крыльчатых счетчиков | |
|
Гайка |
2 | ||
|
Прокладка |
2 |
Поверка
осуществляется по документу МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика поверки»
В перечень основного поверочного оборудования входят:
- установка поверочная УП-250, диапазон расхода от 0,03 до 600 м3/ч, погрешность ±0,2%.
П р и м е ч а н и е - Допускается применение других аналогичных средств измерений, обеспечивающих требуемую точность измерений.
Сведения о методах измерений
Сведений о методиках (методах) измерений нет.
Нормативные документы
1 ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 3-10’6-10 м3/с.
2 ГОСТ 6019-83 Счетчики холодной воды крыльчатые. Общие технические условия.
3 ГОСТ 14167-83 Счетчики холодной воды турбинные. Технические условия.
4 ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.
5 ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.
6 Технические условия ТУ 4213-005-96359935-2006 Счетчики холодной воды крыльчатые ВДХ, ВДХ-И, турбинные ВДТХ, ВДТХ-И, холодной и горячей воды крыльчатые ВДГ, ВДГ-И, турбинные ВДТГ, ВДТГ-И.
