Расходомеры-счетчики электромагнитные РСМ-05
| Номер в ГРСИ РФ: | 19714-03 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПФ "ТЭМ-прибор", г.Москва |
Для измерения расхода электропроводных жидкостей, питьевой воды, жидких пищевых продуктов (далее жидкостей) в системах автоматического контроля и управления, учета (в том числе коммерческого) воды и теплоносителя на предприятиях коммунального хозяйства и промышленного назначения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 19714-03 |
| Действует | по 01.11.2008 |
| Наименование | Расходомеры-счетчики электромагнитные |
| Модель | РСМ-05 |
| Модификации |
РСМ-05.01 РСМ-05.03 РСМ-05.05 РСМ-05.07 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a18c5467-e1b3-901a-328a-5ae19aea7d61 |
| Год регистрации | 2004 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | ТУ РБ 14746967.040-99 |
| Класс СИ | 29.01.03.01 |
| Год регистрации | 2004 |
| Страна-производитель | Россия |
| Примечание | Заменен в 2004 г. на 19714-04 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.11.2008 |
| Номер сертификата | 16370 аннул |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 10 от 07.10.04 п.16012 от 28.10.03 п.129 |
Производитель / Заявитель
ООО НПФ "ТЭМ-прибор", г.Москва; СП "АРВАС" ООО, Беларусь, г.Минск
Россия
111020, ул.Сторожевая, 4, стр.3, тел.(495)234-30-85, тел/факс 234-30-87 (ул.Ткацкая 26/17; Старосадский пер., 8, тел. 928-40-33, тел./факс 234-30-86; 113455, ул.Б.Татарская, 21, стр.4) www.tem-pribor.com, E-mail: tem05m@tem-pribor.com
Поверка
| Методика поверки / информация о поверке |
МП.МН 789-2001 Расходомеры-счетчики электромагнитные РСМ-05. Методика поверки. Взамен МП.МН 789-2000
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
1226
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 692 (56%) |
| Неуспешных поверок (СИ непригодно) | 534 (44 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
19714-03: Описание типа
19714-03.pdf
Файл устарел
|
Скачать | 434.9 КБ | |
|
19714-03: Описание типа
2026-19714-03.pdf
|
Скачать | 434.9 КБ | |
|
19714-03: Методика поверки
МП.МН 789-2001
2026-mp19714-03.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Расходомеры - счетчики электромагнитные РСМ - 05 (далее расходомеры) предназначены для измерения расхода и протекшего объема электропроводных жидкостей, в том числе питьевой воды и жидких пищевых продуктов (далее жидкостей) в системах автоматического контроля и управления, учета (в том числе и коммерческого) воды и теплоносителя.
Область применения: предприятия коммунального хозяйства и промышленного назначения.
Описание
Принцип работы расходомеров основан на измерении ЭДС, возникающей в электропроводной жидкости, движущейся в магнитном поле. Измеренные значения ЭДС преобразуются в показания расхода, которые индицируются на ЖКИ или (и) преобразуются в различные виды нормированных выходных сигналов (частотный, импульсный, токовый, цифровой). Расходомеры имеют энергонезависимую память.
В состав расходомеров исполнений РСМ - 05.01 и РСМ - 05.03 входят:
- первичный преобразователь расхода (ППР) электромагнитного типа,
- промежуточный преобразователь микропроцессорный (ППМ),
- один термопреобразователь сопротивления (ТС) с номинальной статической характеристикой, выбираемой из ряда: 100П, PtlOO, 500П, Pt500, 100М, Cui00, класса А, В или С по ГОСТ 6651-94.
Расходомеры исполнений РСМ - 05.01 и РСМ - 05.03 имеют стандартные последовательные интерфейсы RS 232С и RS 485, с помощью которых осуществляется обмен информацией с внешними устройствами.
Исполнение РСМ - 05.05 отличается возможностью подключения комплекта ТС или двух ТС, подобранных в пару, и двух датчиков избыточного давления (ДИД) с выходным унифицированным сигналом постоянного тока. Расходомеры имеют стандартный последовательный интерфейс RS 485.
Исполнение РСМ - 05.07 отличается возможностью подключения двух ППР к ППМ, что позволяет независимо преобразовывать протекшие в двух трубопроводах объемы жидкости в импульсные сигналы. Возможность подключения ТС и ДИД не предусмотрена.
Расходомеры выпускаются с конфигурацией выходов, приведенной в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Исполнение | ||
|
РСМ-О5.О1,|РСМ-О5.О5 РСМ-05.03 |
РСМ-05.07 | ||
|
Рабочая среда (проводимость, См/м) |
жидкость (от5*10-4 до 0,5) | ||
|
Диапазон измерения (преобразования) расхода, м^/ч |
0,03 -300 ° |
0,018 -600й | |
|
Диапазон измерения температуры жидкости, °C |
3 - 150 |
— | |
|
Диапазон изменения выходного сигнала постоянного тока, мА/(сопротивление нагрузки, Ом, не более) |
0 -5/(2000) 4 -20/(500) |
—- |
— |
|
Диапазон изменения выходной частоты, пропорциональной расходу, Гц |
20-2000 |
— | |
|
Диапазон изменения весового коэффициента импульса, л/имп. |
(1; 2,5; 5)*10п п= от-2 до 3 |
0,2-2000 | |
|
Пределы допускаемой относительной погрешности при измерении среднего объёмного расхода и объёма, %, при Gmin <G< 0.04Gmax 0.04Gmax<G< Gmax |
±3,0 ±1,0 |
±4,0 ±2,0 |
— |
|
Пределы допускаемой относительной погрешности при измерении среднего массового расхода и массы воды, % (без учета погрешности термопреобразователей сопротивления) при: Gmin <G< 0.04Gmax 0.04Gmax<G< Gmax |
±3,5 ±1,5 |
— |
— |
|
Пределы допускаемой приведенной погрешности преобразования измеренного значения среднего объёмного расхода и температуры в сигнал постоянного тока, % |
±1,0 |
— |
— |
|
Пределы допускаемой относительной погрешности преобразования среднего объёмного расхода в частотный сигнал, %, при: Gmin <G< 0.04Gmax 0.04Gmax <G< Gmax |
±3,5 ±1,5 |
±4,0 ±2,0 |
— |
|
Пределы допускаемой относительной погрешности преобразования объёма в импульсный сигнал, %, при: Gmin ±G< 0.04Gmax 0.04Gmax <G< Gmax |
±3,5 ±1,5 |
±4,0 ±2,0 |
±(l,0+0,02Gmax /G) ±1,0 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов от термопреобразователя, °C |
±(0,2+0.ООП) |
— | |
|
Предел допускаемой абсолютной погрешности измерения температуры, °C: - при комплектации ТС класса А по ГОСТ 6651; - при комплектации ТС класса В по ГОСТ 6651 |
±(0,35+0,003t) ±(0,6+0,004t) | ||
|
Пределы допускаемой относительной погрешности измерения разности температур, %, при 3 < At < 10 °C 10< At< 147 °C |
— |
±2,0 ± 1,0 |
— |
|
Диапазон изменения входного тока, пропорционального давлению, мА |
— |
4-20 |
— |
|
Наименование характеристики |
Исполнение | ||
|
РСМ-05.01, РСМ-05.03 |
РСМ-05.05 |
РСМ-05.07 | |
|
Пределы допускаемой приведенной погрешности преобразования сигналов от датчиков давления с токовым входом , % |
— |
±0,5 |
— |
|
Предел допускаемой относительной погрешности при измерении избыточного давления,% |
±2,0 |
—— | |
|
Число разрядов индикатора |
9999999,99 9 |
— |
— |
|
Температура окружающей среды, °C |
от 5 до 50 | ||
|
Рабочее давление, МПа, не более |
1,6 | ||
|
Электропитание от сети переменного тока: Напряжение, В Частота, Гц |
от 187 (30,6) до 242 (39,6) 50±1 | ||
|
Потребляемая мощность, Вт, не более |
5 |
10 |
10 |
см. табл. 2
Диаметры условного прохода (Ду) ППР и диапазоны измерения расхода приведены в таблице 2.
Таблица 2
|
Диаметр условного про-хода, Ду, мм |
Диапазоны измерения расходов, мУч | |||||
|
РСМ-05.01, РСМ-05.03, РСМ-05.05 |
РСМ-05.07 | |||||
|
2 | ||||||
|
Gmin |
Gmax |
Gmin |
Gmax |
Gmin |
Gmax | |
|
15 |
0.030 |
3.00 |
0.060 |
6.0 |
0.018 |
6.0 |
|
25 |
0.080 |
8.0 |
0.160 |
16.0 |
0.048 |
16.0 |
|
32 |
0.150 |
15.0 |
0.300 |
30.0 |
0.090 |
30.0 |
|
50 |
0.300 |
30.0 |
0.600 |
60.0 |
0.180 |
60.0 |
|
80 |
0.80 |
80 |
1.60 |
160 |
0.480 |
160 |
|
100 |
1.50 |
150 |
3.00 |
300 |
0.900 |
300 |
|
150 |
3.00 |
300 |
- |
- |
1.800 |
600 |
Масса расходомеров приведена в таблице 3.
Таблица 3
|
Ду, мм |
Масса, кг, не более | |||||||
|
РСМ-05.01 с |
РСМ-05.03 с |
РСМ-05.05 с |
РСМ-05.07 с | |||||
|
ПРП |
ПРПС, ПРПС.1 |
ПРП |
ПРПС, ПРПС.1 |
ПРП |
ПРПС, ПРПС.1 |
ПРП |
ПРПС, ПРПС.1 | |
|
15 |
— |
8,5 |
— |
8,5 |
— |
6 |
— |
11 |
|
25 |
9,5 |
8,5 |
9,5 |
8,5 |
7,0 |
5,5 |
12 |
11 |
|
32 |
11,5 |
8,5 |
11,5 |
8,2 |
9,0 |
5,3 |
16 |
11 |
|
50 |
12 |
8,5 |
12 |
8,2 |
10 |
5,0 |
18 |
11 |
|
80 |
23 |
— |
23 |
— |
21 |
40 |
— | |
|
100 |
29,5 |
— |
29,5 |
— |
27 |
— |
52 |
— |
|
150 |
36 |
— |
36 |
— |
34 |
— |
65 |
— |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на эксплуатационную документацию и на переднюю панель ППМ методом офсетной печати или лазерной гравировки.
Комплектность
Комплект поставки расходомера приведен в таблице 4.
Таблица 4
|
Обозначение |
Наименование и условное обозначение |
Количе ство |
Примечание |
|
АРВС. 746967. 007.100; 007.100-01#); 007.100-05##) 015.200; 015.200-01#); 015.200-05##) 007.200; 007.200-01#); 007.200-05##) 007.300; 007.300-01#); 007.300-05ад 007.400; 007.400-0 Iю; 007.400-05 ##) 007.500; 007.500-01#); 007.500-05##) АРВС. 746967. 007.600-05##) 007.700-05##) 007.800-05##) 007.900-05##) 007.600; 007.600-01#) 007.600-11#ю 007.700-11##) 007.800-11#ю 007.900-11##) |
Первичный преобразователь расхода фланцевого соединения ПРП-25, ПРП-32 ПРП-50 ПРП-80 ПРП-100 ПРП-150 Первичный преобразователь расхода безфланцевого соединения: ПРПС- 15 ПРПС - 32 ПРПС - 25 ПРПС - 50 ПРПС.1 - 15 ПРПС. 1 -32 ПРПС.1 -25 ПРПС.1 -50 |
1 или 2 шт. |
Определяется исполнением РСМ-05 #) - для исполнения РСМ-05.01 ад - для исполнений РСМ-05.05, РСМ-05.07 |
|
АРВС. 746967.020.100 АРВС. 746967.020.200 АРВС. 746967.025.200 АРВС. 746967.025.300 |
Промежуточный преобразователь микропроцессорный ППМ 1И1М.01 или ППМ. 03 или ППМ.05 или ППМ. 07 |
1 шт. |
Определяется исполнением РСМ-05 |
|
Т ермопреобразователи сопротивления1': ТСП - 1096 или ТСП- 1098 или ТСП - Н или |
1 (2##) шт. 1 .(2"#) шт. 1 (2*#) шт. | ||
|
ТПТ -1 или ТМТ -1 или КТПТР-01 или КТСП-Н или КТСПР-001 -01 |
1 (2*#) шт. 1 (2##) шт. 1 к-т##) 1 к-т##) 1 K-Tw |
|
Обозначение |
Наименование и условное обозначение |
Количе ство |
Примечание |
|
АРВС. 746967.035.015 АРВС. 746967.035.016 |
Гильза защитная ' ’ Гильза защитная |
1 (2#*) шт. |
Для ПНР Ду15-Ду100 Для ППР Ду150 |
|
Комплект монтажных частей: -Монтажные фланцы, болты, гайки, шпильки |
2 шт. 4 шт. 8 шт. 4 шт. 8 шт. 4 шт. |
Для ПНР Ду15-Ду100 ППР Ду25- 50 ППРДу80- 150 ППР Ду25 - 50 ППР Ду80 - 150 Для ПРПС | |
|
Комплект ЗИП: Вставка плавкая ВП-1-0,25А 250В Вставка плавкая ВП-1-0,5А 250В |
2 шт. 2 шт. | ||
|
АРВС 746967.008. ПС |
Расходомер - счетчик электромагнитный РСМ - 05. Паспорт. |
1 экз. | |
|
МП.МН 789-200 |
Методика поверки 11 |
1 экз. | |
|
Примечание: 1) - Поставляется по отдельному заказу. | |||
Поверка
Поверку расходомера - счетчика жидкости РСМ - 05 проводят по методике поверки «Расходомеры - счетчики жидкости РСМ - 05. Методика порерки МП.МН 789 -2001», утвержденной СП «АРВАС» ООО и согласованной с ГЦИ СИ ФГУ «Ростест-Москва» в 2003 г. Оттиск поверительного клейма наносится на мастику в пломбировочной чашке, установленной внутри корпуса НИМ. На лицевой панели ПИМ крепится клеймо - наклейка. Место нанесения оттиска поверительного клейма и клейма - наклейки приведены в приложении Б.
Межповерочный интервал - 4 года.
Перечень основного оборудования, применяемого для поверки, приведен в таблице 5.
Таблица 5
|
Рекомендуемое средство измерения. Наименование, тип |
Основные технические характеристики |
Обозначение стандарта или ТУ. |
|
Частотомер электронносчетный 43-64 |
Относительная погрешность |
ТУ 4422.721.032-72 |
|
Вольтметр универсальный Щ-300 |
Диапазон измерения: (0,001 - 1000)В; 100 нА-И А; Погрешность (0,05ч-0,2)%. |
ТУ 25-04.3109-79 |
|
Секундомер электронный СТЦ-2 |
Предел допускаемой погрешности измерения интервалов времени А = ±15* 10^t |
ТУ 25- 1801.214-90 |
|
Установка для испытания электрической прочности изоляции УПУ- 1М |
Максимальное выходное напряжение 10 кВ. Погрешность, не более, 5 % |
По действующей НТД |
|
Рекомендуемое средство измерения. Наименование, тип |
Основные технические характеристики |
Обозначение стандарта или ТУ. |
|
Установка объемная поверочная |
Диапазон расходов 0,03 - 300 м3/ч. Предел относительной погрешности ±0.3% |
По действующей НТД |
|
Калибратор программируемый П320 |
Диапазон калиброванных выходных напряжений от 10'5 до 103 В, токов от 10'9 до 10’1 А. |
2.389.00 ТО |
|
Мегаомметр Е6-16. |
Диапазон измерений 0...500 Основная погрешность ±2% |
ГОСТ 23706-79 |
|
Стенд проверки герметичности, |
Рмах=2,5 МПа Манометр кл.т.1,5 |
По действующей НТД |
|
Магазин сопротивлений Р4831 |
Диапазон измерения от 0,0020 до 111111,100 Предел допускаемой погрешности, % 5 = ± {0,02+2* 10'6(Rmax/R-l)} |
2.704.001 ТУ |
|
Примечание - Допускается использовать другие приборы и оборудование, обеспечивающее требуемую точность измерений и заданные режимы испытаний. | ||
Нормативные документы
ГОСТ 12997-91 “Изделия ГСП. Общие технические условия”
ГОСТ 28723-90 “Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования”.
ТУ РБ 14746967.040 - 99 “Расходомеры-счетчики электромагнитные РСМ-05”
Заключение
Тип расходомеров-счетчиков электромагнитных РСМ - 05 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, включен в действующую государственную поверочную схему и метрологически обеспечен при выпуске из производства и эксплуатации. ИЗГОТОВИТЕЛИ
ООО НПФ «ТЭМ-прибор», г. Москва, Стар* тел. 095-928-40-33, тел./факс 095-234-30
скии пер.
Директор ООО НПФ «ТЭМ-прибор»
О»
А. Дворянинович
2003 г.
Уо * мос^
СП «АРВАС» ООО, 220050, г. Минск, ул. Клары Цетацц^5 тел. (10 375 17)220-21-37, тел./факс (10 375 17)
Директор СП «АРВАС» ООО
^..П. Чеботарев 2003 г.
Приложение А
ИСПОЛНЕНИЯ РАСХОДОМЕРА И КОНФИГУРАЦИЯ ВЫХОДОВ
|
Функциональные и конструктивные особенности |
Исполнение | |||
|
РСМ-05.01 |
РСМ-05.03 |
РСМ-05.05 |
РСМ-05.07 | |
|
Совмещенное конструктивное исполнение ППМ и ППР |
+ |
— |
+ |
+ (первый канал) |
|
Раздельное конструктивное исполнение ППМ и ППР |
— |
+ |
— |
+(второй канал) |
|
Встроенный пульт управления с индикатором |
+ |
+ |
— |
— |
Расходомер РСМ-05.ХХ - XXX - ХХХмм - Х- Х- Х- Х- Х- Х- Х- Х-Х - X
Исполнение 4
01,03,05,07
Тип ПИР ПРИ ПРПС
ПРПС.1
Ду ППР __
15, 25, 32, 50, 80, 100, 150 Комплект монтажных частей: нет 0 есть 1
Каналы измерения температуры (КИТ) и комплектация ТС: нет 0
есть 1
КИТ + ТС + гильза защитная 2
Каналы измерения давления нет 0 есть 1
|
Программное обеспечение нет 0 |
|
для работы с интерфейсом есть 1 |
|
Диапазон токового выхода, мА нет 0 |
|
0-5 1 --- |
|
4-20 2 |
|
Последовательный интерфейс RS 232С нет 0 |
|
есть 1 |
|
RS 485 нет 0 |
|
есть 1 |
Конфигурация импульсного выхода нет
" напряжение"
" открытый коллектор"
"гальванически развязанный"
Конфигурация частотного выхода .
" напряжение"
" открытый коллектор"
гальванически развязанный"
Напряжение питания 36 В
220 В 220
Приложение Б

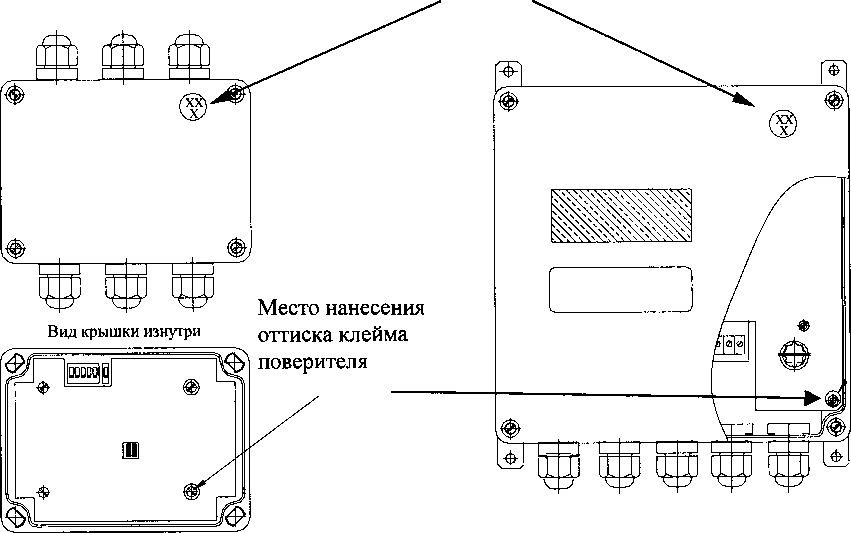

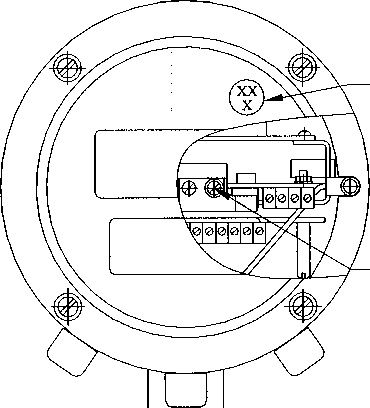

Места нанесения оттиска клейма поверителя и клейма - наклейки
Место нанесения клейма-наклейки
Место нанесения оттиска клейма поверителя
а) исполнение РСМ - 05.01
Место нанесения
клейма-наклейки
б) исполнение РСМ - 05.05, РСМ - 05.07 в) исполнение РСМ - 05.03
- Погрешность не более 1%
- DN 25-6000 мм
- Температура жидкости до +160 С°
- Доля примесей до 5%
- Скорость потока 0,01-12 м/с
- Погрешность ±1%
- DN 15-6000 мм
- Температура жидкости до +160°С
- Доля примесей до 5%
- Погрешность 1%
- DN 150 - 6000 мм
- Скорость потока от 0.02 м/с
- Ширина канала 200 - 10000 мм
- Автономное питание: Да
- Погрешность 0,1%
- DN 10 - 200 мм
- Давление До 10 МПа
- Измеряемая среда Жидкость
- Повторяемость 0,1%
- Температура среды -50 - +300°С
- Погрешность 0,5% (спецзаказ - 0,25%)
- DN 10 - 1600 мм
- Температура жидкости от -40 С° до +180 С°
- Давление 0,6 - 42 МПа
- Погрешность 0,5% (спецзаказ - 0,25%)
- DN 10 - 150 мм
- Температура жидкости от -40°С до +180°С
- Давление до 4,0 МПа
