Преобразователи измерительные переменного тока короткого замыкания ОМЬ-11

Номер в ГРСИ РФ: 19814-11
Производитель / заявитель: ООО "НПО "Мир", г.Омск
Скачать
19814-11: Описание типа
2016-19814-11-2.pdf
Скачать 125.5 КБ
19814-11: Описание типа
2026-19814-11.pdf
Скачать 365.6 КБ
19814-11: Методика поверки М98.045.00.000 РЭ
2026-mp19814-11-1.pdf
Скачать 368.5 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Поверка
Преобразователи измерительные переменного тока короткого замыкания ОМЬ-11 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи измерительные переменного тока короткого замыкания ОМЬ-11 (далее по тексту - преобразователь) предназначены для линейного преобразования действующего значения переменного тока в унифицированный сигнал постоянного тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 19814-11
Действует по 12.09.2031
Наименование Преобразователи измерительные переменного тока короткого замыкания
Модель ОМЬ-11
Приказы
1162 от 15.06.2026 — О продлении срока действия утвержденных типов средств измерений
1727 от 27.08.2026 — О внесении изменений в сведения об утвержденных типах средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 14efa159-ecae-1aec-0657-3b311cb52c22
Год регистрации 2011
Информация устарела
Общие данные
Технические условия на выпуск ТУ 4227-012-51648151-2003
Класс СИ 34.01.01
Год регистрации 2011
Страна-производитель  Россия
Примечание Взамен № 19814-05
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМС
Адрес центра 119361, г.Москва, Озерная ул., 46
Руководитель центра Кононогов Сергей Алексеевич
Телефон (8*095) 437-55-77
Факс 437-56-66
Информация о сертификате
Срок действия сертификата 05.08.2016
Номер сертификата 43469
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 4354 от 05.08.11 п.37
Производитель / Заявитель

ООО «НПО «МИР», РОССИЯ, 644105, Омская область, г. Омск, ул. Успешная, д. 51

 Россия

644105, ул.Герцена, 51, тел. (3812) 61-95-75, 26-45-02, 61-81-67 (644105, ул.Успешная, 51, тел. 61-90-82, 61-99-74, факс 61-81-76, 61-64-69) www.mir-omsk.ru, E-mail: mir@omskkelecom.ru, mir@mir-omsk.ru

Поверка

Методика поверки / информация о поверке
М98.045.00.000 РЭ Преобразователь Измерительный переменного тока короткого замыкания ОМЬ-11. Руководство по эксплуатации. Раздел 4. Методика поверки
Межповерочный интервал / Периодичность поверки
6 лет
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 542 (100%)
Неуспешных поверок (СИ непригодно) 2 (0 %)
Актуальность информации 06.09.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Преобразователи измерительные переменного тока короткого замыкания ОМЬ-11 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

19814-11: Описание типа
2016-19814-11.pdf Файл устарел
Скачать 125.5 КБ
19814-11: Методика поверки
2021-mp19814-11.pdf Файл устарел
Скачать 172.4 КБ
19814-11: Описание типа
2016-19814-11-1.pdf Файл устарел
Скачать 125.5 КБ
19814-11: Методика поверки
2021-mp19814-11-1.pdf Файл устарел
Скачать 172.4 КБ
19814-11: Методика поверки М98.045.00.000 РЭ
2021-mp19814-11-2.pdf Файл устарел
Скачать 172.4 КБ
19814-11: Методика поверки М98.045.00.000 РЭ
2026-mp19814-11.pdf Файл устарел
Скачать 368.5 КБ
19814-11: Описание типа
2016-19814-11-2.pdf
Скачать 125.5 КБ
19814-11: Описание типа
2026-19814-11.pdf
Скачать 365.6 КБ
19814-11: Методика поверки М98.045.00.000 РЭ
2026-mp19814-11-1.pdf
Скачать 368.5 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Преобразователи измерительные переменного тока короткого замыкания ОМЬ-11 (далее по тексту - преобразователь) предназначены для линейного преобразования действующего значения переменного тока в унифицированный сигнал постоянного тока.

Описание

Принцип действия преобразователя заключается в непрерывном измерении токов, поступающих на его входы, при этом выходной ток пропорционален действующему значению большего из двух токов.

В основании преобразователя залиты токоведущие клеммы, к которым с наружной стороны подключаются провода входных, выходных цепей и цепи питания (провода внешних присоединений). К основанию крепится печатная плата питания, на которой установлены друг над другом плата трансформаторов и две печатные платы измерительных преобразователей. Сверху печатные платы закрываются кожухом. Между кожухом и основанием установлена герметизирующая кольцевая прокладка.

Для исключения случайного прикосновения к токоведущим клеммам и проводам внешнего присоединения токоведущие клеммы закрывают крышкой, в которой имеются вырезы для выхода проводов.

Преобразователь выполнен в корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов. Крепление преобразователя к щиту при монтаже осуществляется при помощи четырех винтов и гаек.

Преобразователь имеет два входных канала с одним общим выходом и является однофункциональным изделием без гальванической развязки между входными и выходной цепями.

Преобразователь предназначен для включения в измерительную цепь с номинальным током 5 А.

Преобразователь имеет 16 исполнений, отличающихся параметрами входного и выходного токов, исполнению по напряжению питания. Основные отличия видны из таблицы 1.

Преобразователи предназначены для работы при температуре окружающего воздуха от минус 40 °С до плюс 50 °С, относительной влажности до 95 % при температуре плюс 35 °С и более низких без конденсации влаги.

Преобразователь, прошедший поверку, имеет клеймо поверителя, нанесенное на пломбировочную мастику, находящуюся над головкой одного из четырех винтов, крепящих основание преобразователя к корпусу.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским методом на маркировочную этикетку предприятия, расположенную на верхней части корпуса преобразователя.

Общий вид преобразователей представлен на рисунке 1.

Место нанесения заводского номера и место пломбирования (нанесения знака поверки) преобразователей представлены на рисунке 2.

АС.

I I АА_АА

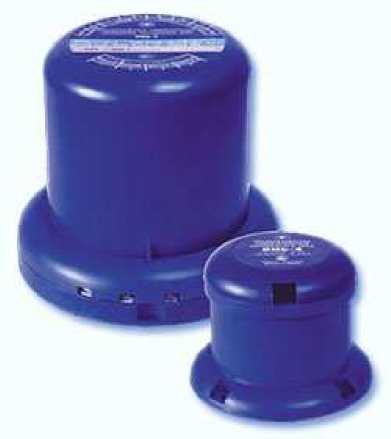

Рисунок 1 - Фотография общего вида преобразователя

Место нанесения заводского номера

Места пломбирования

411II К II! Il Illi I

Ш--7/Л та i Ч Q-S- ■■ |ПП «МЕНТИЛ ГН ПЩ|~п]

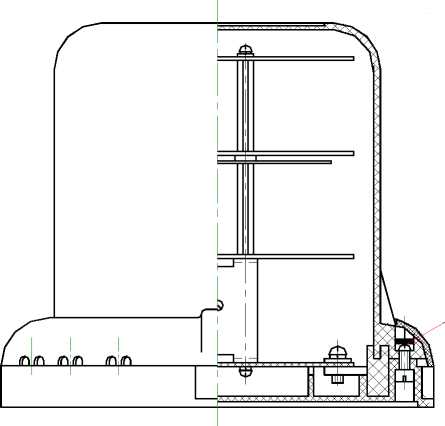

Р и с у н о к 2 - Схема пломбирования и место указания заводского номера

Технические характеристики

Таблица 1 - Исполнения, параметры входного и выходного токов преобразователя

Обозначение

Код

Цепь питания

Диапазон измерений входного тока, А

Выходной ток, мА

Диапазон изменений сопротивления нагрузки, кОм

Диапазон изменений

Нормирующее значение

М98.045.00.000

ОМЬ-11.00

220 В переменного тока

от 0 до 20

от 0 до 5

5

0 до 3

-01

ОМЬ-11.01

от 0 до 50

-02

ОМЬ-11.02

от 0 до 100

-03

ОМЬ-11.03

от 0 до 200

-04

ОМЬ-11.04

от 0 до 20

от 4 до 20

20

0 до 0,6

-05

ОМЬ-11.05

от 0 до 50

-06

ОМЬ-11.06

от 0 до 100

-07

ОМЬ-11.07

от 0 до 200

-08

ОМЬ-11.08

12 В постоянного тока

от 0 до 20

от 0 до 5

5

0 до 3

-09

ОМЬ-11.09

от 0 до 50

-10

ОМЬ-11.10

от 0 до 100

-11

ОМЬ-11.11

от 0 до 200

-12

ОМЬ-11.12

от 0 до 20

от 4 до 20

20

0 до 0,6

-13

ОМЬ-11.13

от 0 до 50

-14

ОМЬ-11.14

от 0 до 100

-15

ОМЬ-11.15

от 0 до 200

Примечания

1 Номинальное значение входного тока 5 А.

2 Время работы преобразователя при значении входного тока в диапазоне от 6 А до максимального указанного значения не более 10 с.

3 Преобразователь выдерживает без повреждений перегрузку входным током, равным 120 % от номинального значения тока измеряемой цепи, в течение 2 ч.

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Наименование параметра

Значение параметра

Класс точности

1,0

Пределы допускаемой основной приведенной погрешности, %

± 1,0

Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающего воздуха на каждые 10 °С в рабочем диапазоне температур, %

± 0,5

Пределы допускаемой дополнительной приведенной погрешности при работе в условиях относительной влажности 95 % и температуре плюс 35 °С, %

± 0,5

Пределы допускаемой дополнительной приведенной погрешности при изменении напряжения питающей сети от нормального значения до пределов диапазона изменения, %

± 0,25

Пределы допускаемой дополнительной приведенной погрешности при изменении   сопротивления   нагрузки   до   минимального   или

максимального значения (таблица 1), %

± 0,25

Продолжение таблицы 2

Наименование параметра

Значение параметра

Пределы допускаемой дополнительной приведенной погрешности при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл, %

± 0,5

Пределы допускаемой дополнительной приведенной погрешности при изменении частоты входного тока до 400 Гц, %

± 0,5

Пределы допускаемой дополнительной приведенной погрешности при отклонении коэффициента высших гармоник от нормального значения (таблица 3) до 5 %, %

± 2,0

Частота входного тока, Гц

от 45 до 400

Время установления выходного тока при скачкообразном увеличении входного тока, с

0,03 ± 0,01

Время хранения выходного тока при исчезновении входного тока, с, не менее

1

Амплитуда пульсаций выходного тока при максимальном сопротивлении нагрузки, мВ, не более

50

Мощность, потребляемая от каждой цепи входного тока при номинальном значении входного тока, В-А, не более

0,6

Мощность, потребляемая от каждой цепи входного тока при максимальном входном токе (таблица 1), В-А, не более

50

Диапазон изменения напряжения цепи питания переменного тока, В

от 187 до 264

Диапазон изменения напряжения цепи питания постоянного тока, В

от 10 до 15

Мощность, потребляемая от цепи питания переменного тока 220 В, В-А, не более

8

Мощность, потребляемая от цепи питания постоянного тока 12 В, Вт, не более

8

Масса, кг, не более

1,4

Примечание - Погрешность приводится в процентах от нормирующего значения выходного тока (таблица 1).

Нормальные значения величин, влияющих на погрешность преобразователя, приведены в таблице 3.

Таблица 3

Влияющая величина

Нормальное значение

Температура окружающего воздуха, °С

20 ± 5

Относительная влажность окружающего воздуха, %

от 30 до 80

Атмосферное давление, кПа (мм рт. ст.)

от 84 до 106 (от 630 до 800)

Форма кривой входного тока

Синусоидальная

Коэффициент высших гармоник, %, не более

2

Частота входного тока, Гц

от 45 до 65

Напряжение питания переменного тока, В

220 ± 5

Напряжение питания постоянного тока, В

12,0 ± 0,5

Частота питания переменного тока, Гц

50,0 ± 0,5

Сопротивление нагрузки при диапазоне изменения выходного тока (0 - 5) мА, кОм

1,20 ± 0,20

Продолжение таблицы 3

Влияющая величина

Нормальное значение

Сопротивление нагрузки при диапазоне изменения выходного тока (4 - 20) мА, кОм

0,30 ± 0,05

Время установления рабочего режима, мин, не более

30

Рабочее положение

Любое

Внешние магнитные и электрические поля

Отсутствие магнитного и электрического полей (кроме магнитного поля Земли)

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации и формуляр преобразователей измерительных переменного тока короткого замыкания ОМЬ-11 типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Обозначение

Наименование и обозначение

Количество

Примечание

М98.045.00.000

Преобразователь измерительный переменного тока короткого замыкания ОМЬ-11

1 шт.

В соответствии с исполнением (таблица 1)

М95.008.01.000

Комплект монтажных частей

1 компл.

М98.045.00.000 РЭ

Преобразователь измерительный переменного тока короткого замыкания ОМЬ-11. Руководство по эксплуатации

1 экз.

Допускается поставлять один экземпляр на 12 преобразователей в один адрес

М98.045.00.000 ФО

Преобразователь измерительный переменного тока короткого замыкания ОМЬ-11. Формуляр

1 экз.

М98.045.00.000 ВЭ

Преобразователь измерительный переменного тока короткого замыкания ОМЬ-11. Ведомость эксплуатационных документов

1 экз.

Допускается поставлять один экземпляр на 12 преобразователей в один адрес

Сведения о методах измерений

изложены в разделе 4 документа «Преобразователь измерительный переменного тока короткого замыкания ОМЬ-11. Руководство по эксплуатации». М98.045.00.000 РЭ.

Нормативные документы

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия

ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия

ТУ 4227-012-51648151-2003 Преобразователи измерительные переменного тока

короткого замыкания ОМЬ-11. Технические условия
